Informazzjoni

Karatteristiku

1) Komunikazzjoni:RS485/Modbus-Rtu

2) Multi-ċirkwit:A plus B indipendenti 2 ċirkwit DC24V output

3) Ikklassifikati U u I:U:AC 220V/380V I:5A

Funzjoni

·A plus B indipendenti 2 ċirkwiti vultaġġ tal-linja prinċipali bi tliet fażijiet tal-busbar, kurrenti, qawwa attiva, qawwa reattiva, qawwa apparenti, fattur ta 'enerġija, enerġija attiva, enerġija reattiva, vultaġġ żero għall-art, kurrent ta' tnixxija, kurrent ta 'sekwenza żero, totali kontenut armoniku (THD), 2-63 armoniċi, temperatura ambjentali u umdità.

·8 inputs tal-istatus tal-bidla,

·4 outputs tal-istatus tal-bidla, 2 monitoraġġ tat-tnixxija

·3 komunikazzjonijiet RS485

Installazzjoni

DIN 35mm

Dimensjoni (L * W * H):

180*90*45

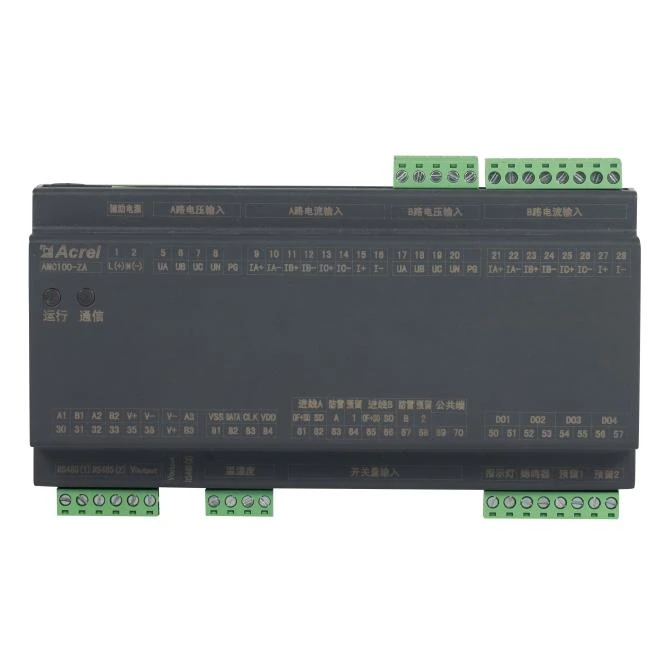

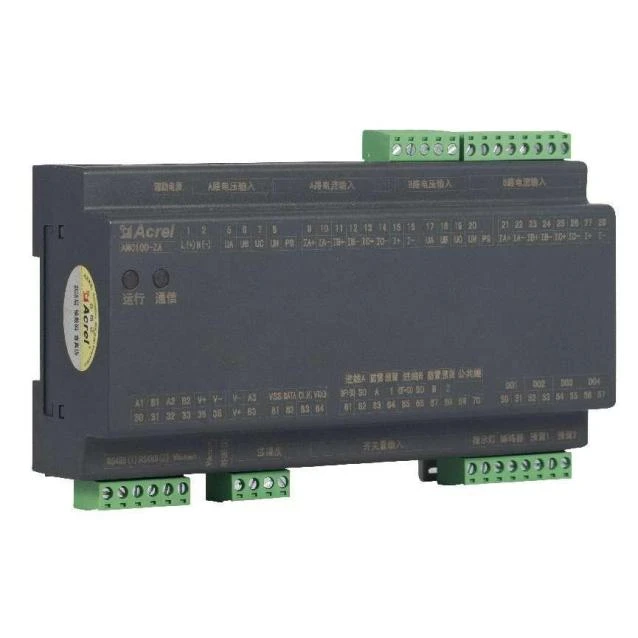

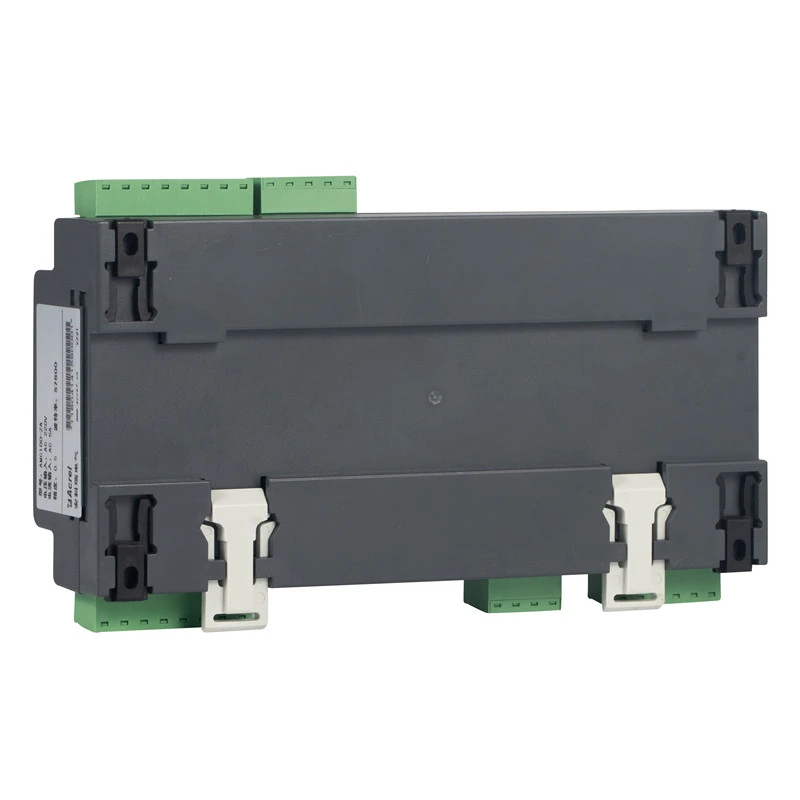

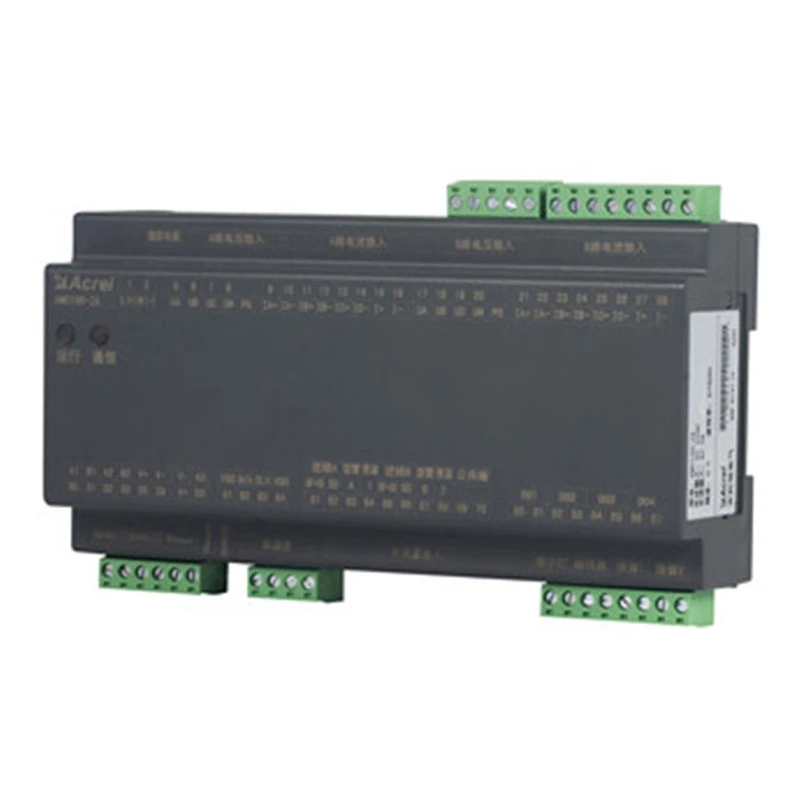

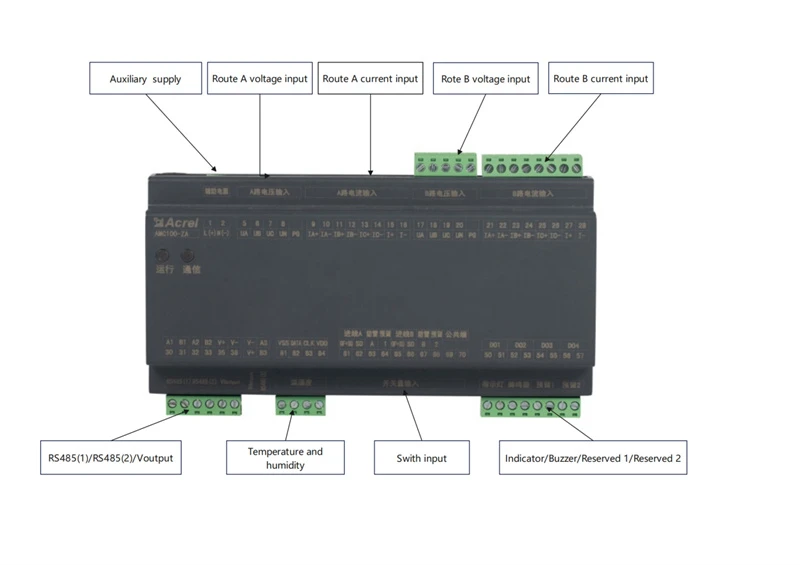

Dehra

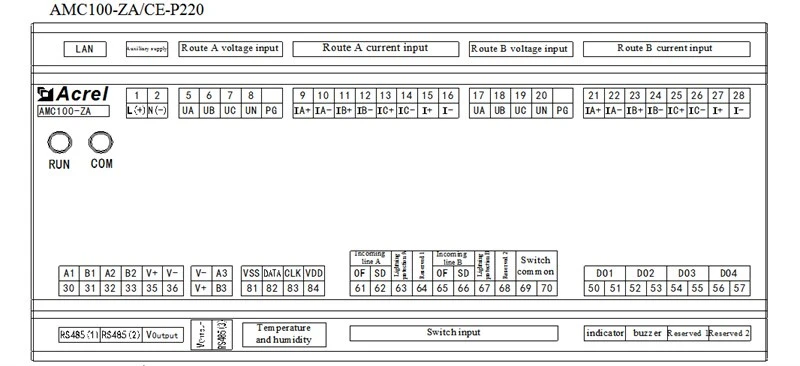

Wajers

Parametru

Sistema ta' Distribuzzjoni		AC
Vultaġġ tax-xarabank	Vultaġġ nominali	220V
	Firxa tal-kejl	± 20 fil-mija
	Tagħbija żejda	Vultaġġ istantanju 2 darbiet/sek
Ċirkwit li dieħel kurrenti	Ikklassifikat	Sekondarja 5A
	Firxa	0-6A
	Tagħbija żejda	Kontinwu 1.2 darbiet, istantanju 10 darbiet/sek
Eżattezza	Linja li tidħol	Livell ta' vultaġġ/kurrent {{0}}.2, qawwa attiva/livell ta' enerġija 0.5, qawwa reattiva/livell ta' enerġija 1
	Temperatura	±1 grad
	Umdità	± 5 fil-mija
Frekwenza		AC45-65Hz
Provvista ta 'enerġija awżiljarja		AMC100-ZA: sinjal biex tieħu l-enerġija (Inqas minn jew ugwali għal 15W) AMC100-ZA-P220: Provvista ta' enerġija indipendenti ta' 220V AMC100-ZA-P24: DC 12-24 V provvista ta 'enerġija indipendenti
Reżistenza għall-insulazzjoni		Ir-reżistenza tal-insulazzjoni bejn it-terminali kollha u l-partijiet konduttivi tal-qoxra mhix inqas minn 100MΩ
Swiċċ tal-ħruġ		4 kanali 3A 250VAC/3A 30VDC
Swiċċ input		8 nodi niexfa
Komunikazzjoni		1 RS485/Modbus-RTU iżolat għas-sistema ta' l-isfond 1 RS485/Modbus-RTU għall-touch screen 1 Modulu downstream ta' konnessjoni RS485/Modbus-RTU Fakultattiv 1-Funzjoni ta' komunikazzjoni Ethernet tal-kanal
Installazzjoni		Installazzjoni tal-ferrovija jew tal-pjanċa tal-qiegħ DIN35mm

Kwotazzjoni

Forma	Tip	Funzjoni	FOB Shang Hai (USD)
	AMC100-ZA	Monitoraġġ tal-parametri sħaħ tal-qawwa taċ-ċirkwit AC bi tliet fażijiet doppju A plus B, 8 inputs tal-istatus tal-iswiċċjar, 4 outputs tal-istatus tal-iswiċċjar, 2 monitoraġġ tat-tnixxija, 1 skoperta tat-temperatura u l-umdità, 3 komunikazzjonijiet RS485	148
	AMC-FA30	Immonitorja l-parametri tal-qawwa sħaħ ta’ total ta’ 30 fergħa ta’ ħwienet AC doppji A flimkien ma’ B, u komunikazzjoni 1 RS485	133
	AMC-FA48	Immonitorja l-parametri tal-qawwa sħaħ ta’ total ta’ 48 fergħa ta’ ħwienet AC doppji A flimkien ma’ B, u komunikazzjoni 1 RS485	177
	AMC-FAK30	Immonitorja l-parametri tal-qawwa sħaħ u swiċċ l-istatus ta 'total ta' 30 fergħa ta 'A plus B ħanut AC doppju, u 1 komunikazzjoni RS485	177
	AMC-FAK48	Tissorvelja l-parametri tal-qawwa sħaħ u l-istatus ta' swiċċ ta' total ta' 48 fergħa ta' ħwienet AC doppji A flimkien ma' B, u komunikazzjoni 1 RS485	237
	AMC100-ZD	Tissorvelja l-vultaġġ, il-kurrent, l-enerġija u l-enerġija elettrika ta’ 2 linji indipendenti li jidħlu A flimkien ma’ B,8 input ta’ swiċċjar, 4 output ta’ swiċċjar, 1 skoperta ta’ temperatura u umdità, u 3 komunikazzjonijiet RS485	148
	AMC100-FD30	Immonitorja l-parametri tal-qawwa sħaħ tal-linji doppji DC ħerġin A u B f'total ta' 30 fergħa, u 1 komunikazzjoni RS485	133
	AMC-FD48	Immonitorja l-parametri tal-qawwa sħaħ tal-linji doppji DC ħerġin A flimkien ma 'B f'total ta' 48 fergħa, u 1 komunikazzjoni RS485	177
	AMC100-FDK30	Tissorvelja l-parametri tal-qawwa sħaħ u l-istatus tal-iswiċċjar (attiv) ta 'A flimkien ma' B żbokk DC doppju 30 fergħa, u 1 komunikazzjoni RS485	177
	AMC100-FDK48	Tissorvelja l-parametri tal-qawwa sħaħ u l-istatus tal-iswiċċjar (attiv) ta 'A flimkien ma' B żbokk DC doppju 48 fergħa, u 1 komunikazzjoni RS485	237
