Deskrizzjoni

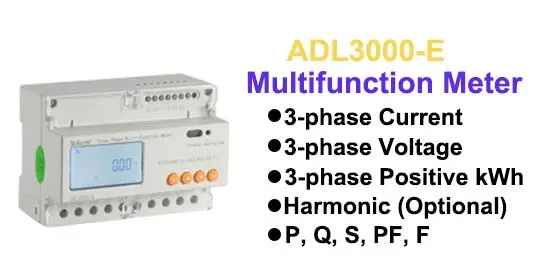

Miter Solari bi tliet fażijiet DTSD1352 AC

ADL3000-E huwa miter intelliġenti ddisinjat għal sistemi ta' provvista ta' enerġija, industrijali u tal-minjieriintrapriżi, u utilitajiet biex jikkalkulaw il-konsum tal-elettriku u jimmaniġġjaw id-domanda elettrika. Għandu preċiżjoni għolja, daqs żgħir, u installazzjoni sempliċi. Tintegra l-kejl tal-parametri elettriċi kollha b'kejl u ġestjoni komprensiva tal-elettriku jipprovdi data varji dwar it-12-il xahar ta 'qabel, jiċċekkja l-31 kontenut armoniku u l-kontenut armoniku totali, jirrealizza l-komunikazzjoni remota u l-kontroll mill-bogħod b'input tal-bidla u output tar-relay, u tiftaħar l-output ta 'allarm. Huwa mgħammar b'port ta 'komunikazzjoni RS485 u adattat għal MODBUS-RTU. ADL3000-E jista' jintuża f'kull tip ta' sistemi ta' kontroll, sistemi SCADA, u sistemi ta' ġestjoni tal-enerġija. Il-miters kollha jissodisfaw ir-rekwiżiti tekniċi relatati tal-miters tal-enerġija elettrika fl-istandards IEC62053-21, u IEC62053-22.

LCD

Tagħmir għall-ipproċessar u l-ittestjar effiċjenti u preċiż.

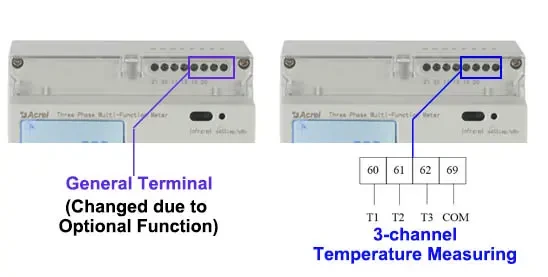

Funzjoni Fakultattiva varji

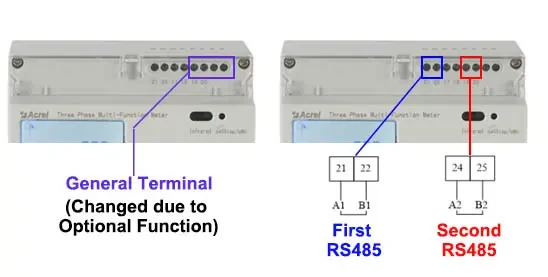

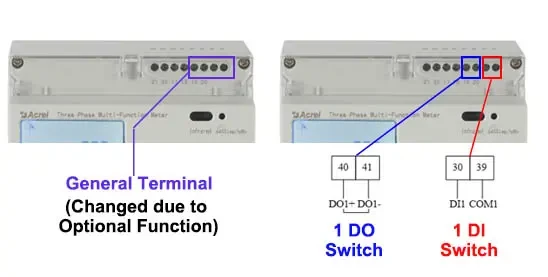

2 Kanal RS485, 1 Input Diġitali / 1 Output Diġitali, eċċ

enerġija solari Esportazzjoni żero

Inverter solari Miter tal-enerġija tal-fluss Anti-Back

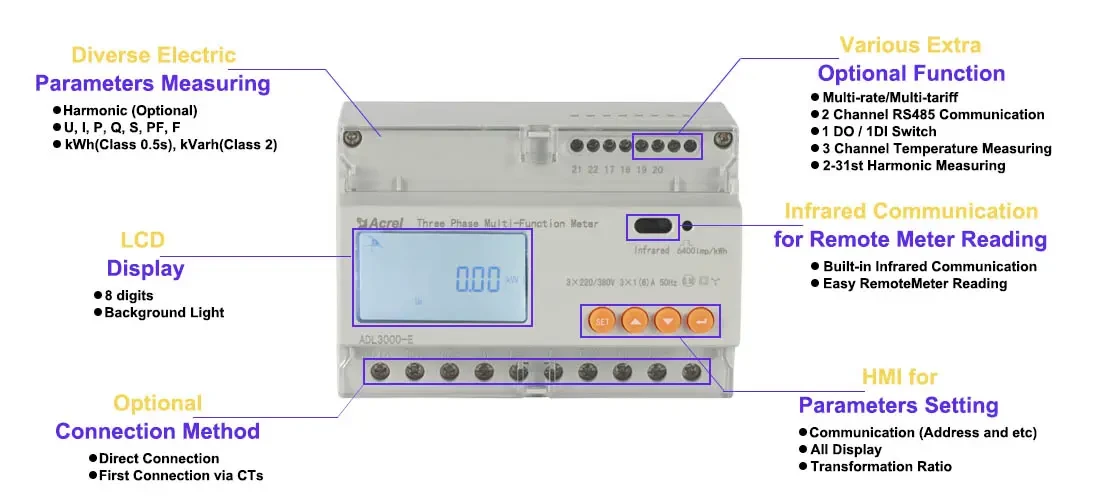

DTSD1352 Function introduction

Is-Soluzzjonijiet tagħna

Parametru

Numru tal-mudell	DTSD1352

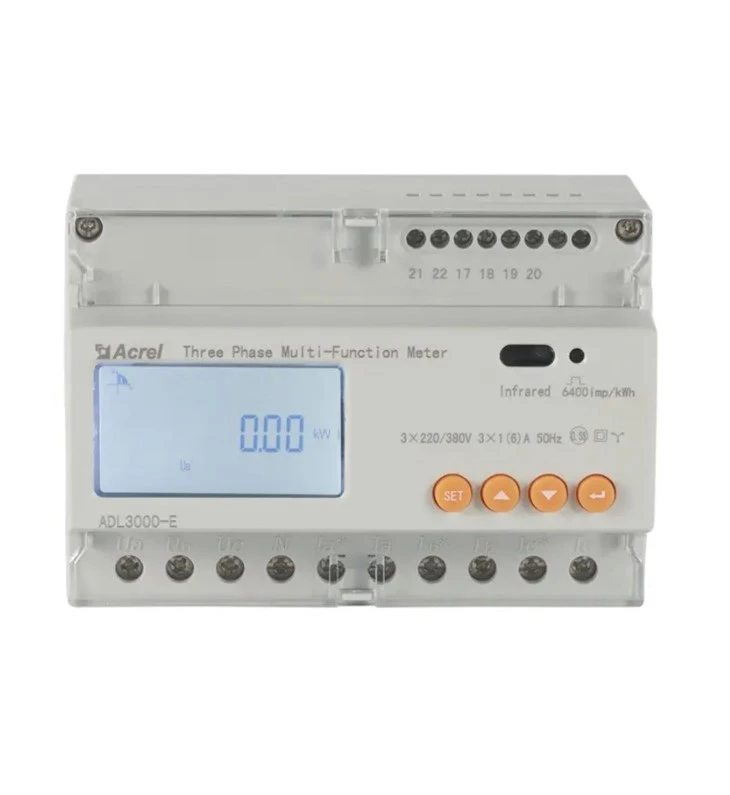

	Three Phase Din Rail Miter Solari
Vultaġġ	Vultaġġ ta' referenza	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Konsum	<10VA(Single phase)
	Impedenza	>2MΩ
	Klassi ta' preċiżjoni	Żball±0.2%

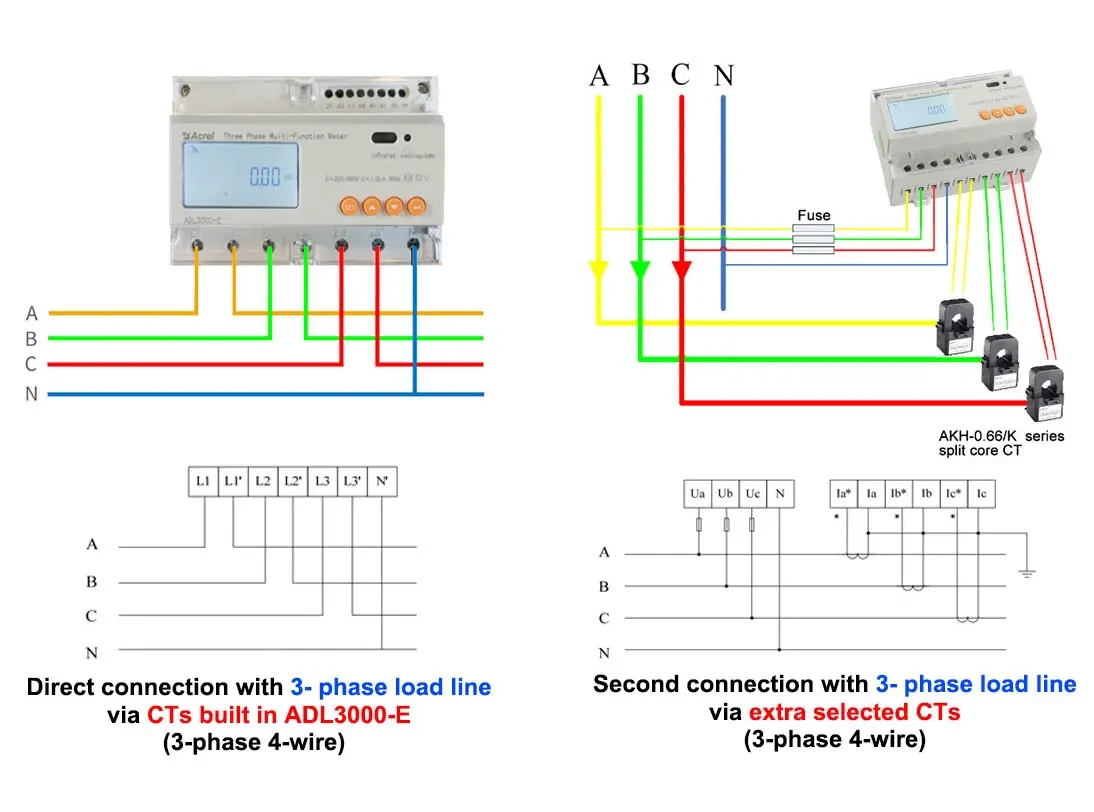

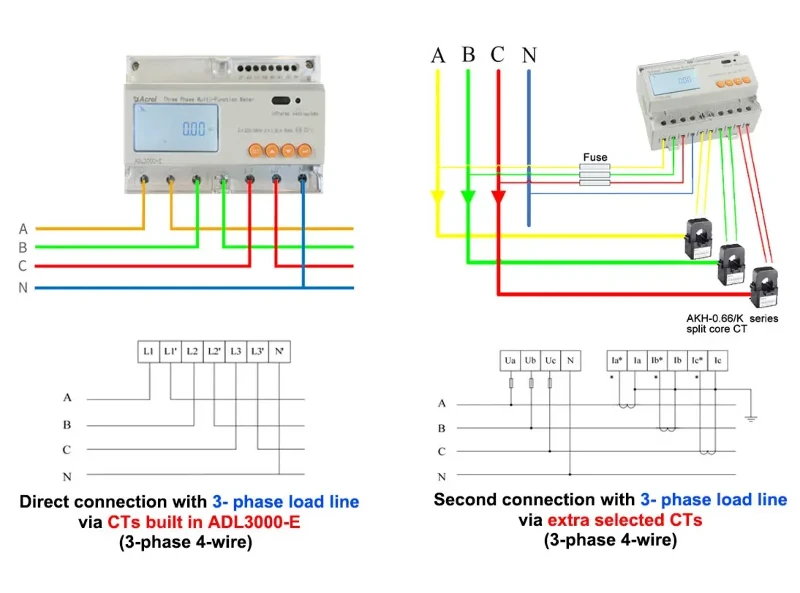

Kurrenti	Kurrent tad-dħul	3×1(6)A (it-tieni konnessjoni ma' 3-linja tat-tagħbija tal-fażi permezz ta' CTs magħżula żejda) 3×10(80)A (konnessjoni diretta ma' 3-linja tat-tagħbija tal-fażi permezz ta' CTs built-in ADL3000-E)
	Konsum	<1VA(Single phase rated current)
	Klassi ta' preċiżjoni	Żball±0.2%
Riżoluzzjoni tal-kejl	Vultaġġ: {{0}}.01 V, Kurrent: 0.01 A, Enerġija: 0.01 kW, Enerġija: 0.01 kWh
Qawwa		Attiva, reattiva, qawwa apparenti, żball±0.5℅
Frekwenza		{{0}}Hz, Żball±0.2%
Temperatura		-40 grad -99 grad
Enerġija		Enerġija attiva (Klassi ta' preċiżjoni:0.5, 1), enerġija reattiva (Klassi ta' preċiżjoni 2)
Arloġġ		Inqas minn jew ugwali għal 0.5s/d
Output tal-polz tal-enerġija		1 output optocoupler attiv, output 1 optocoupler reattiv
Qlib tal-ħruġ		1 Output tal-bidla
Input tal-bidla		1 input optocoupler
Wisa 'tal-polz		80±20ms
Kostanti tal-polz		6400imp/kWh, 400imp/kWh (Korrispondu mal-kurrent bażiku)
Interface u komunikazzjoni		RS485:Modbus RTU
Firxa ta 'indirizz ta' komunikazzjoni		Modbus RTU:1~ 247;
Rata baud		1200bps ~ 19200bps
Temperatura relattiva		-25 grad ~+55 grad
Umdità relattiva		Inqas minn jew ugwali għal 95℅ (L-ebda kondensazzjoni)
