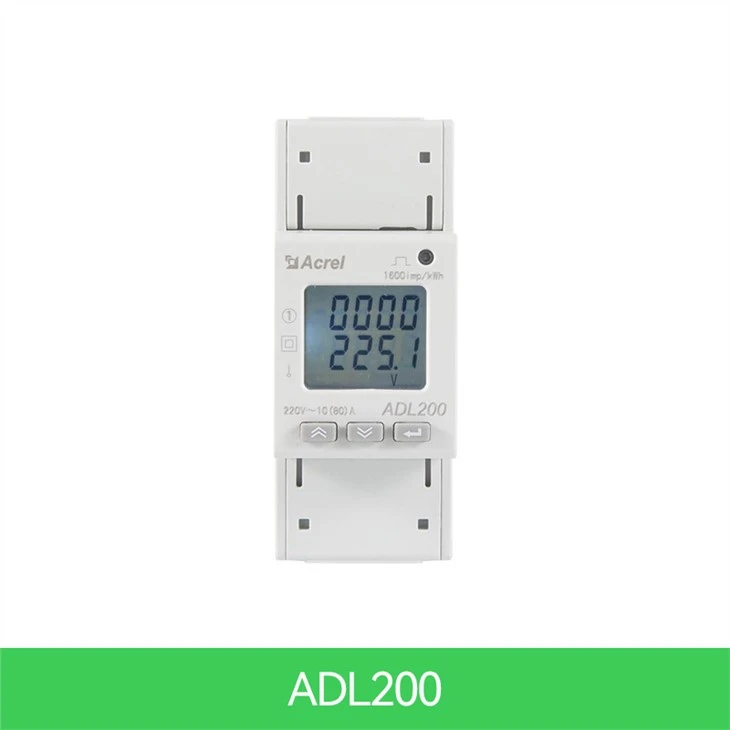

Fażi Waħda Din Ferrovija Kwh Meter

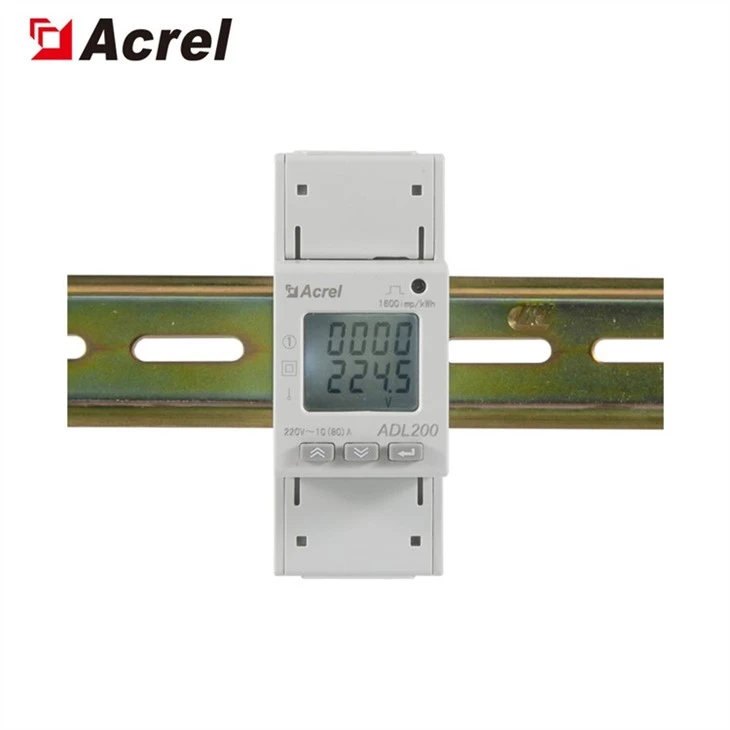

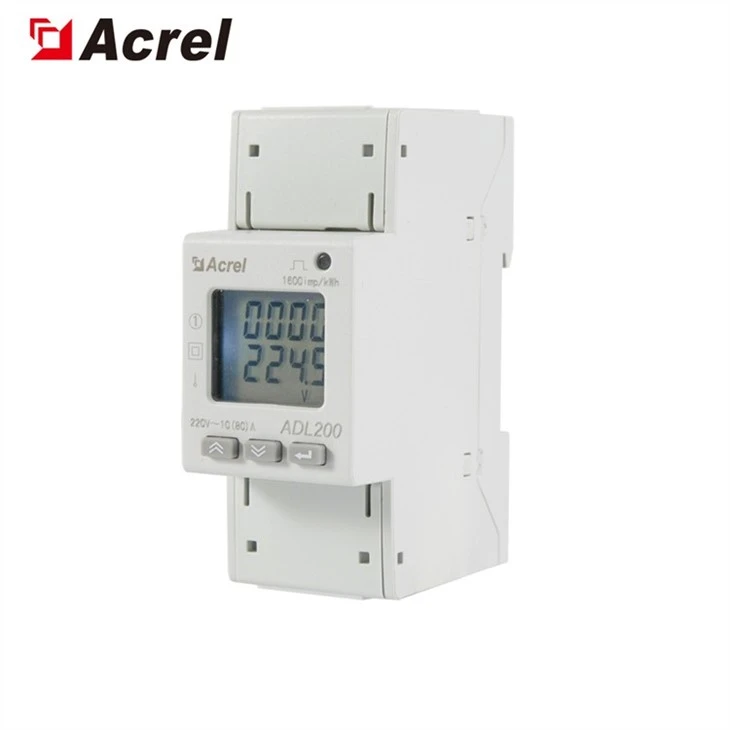

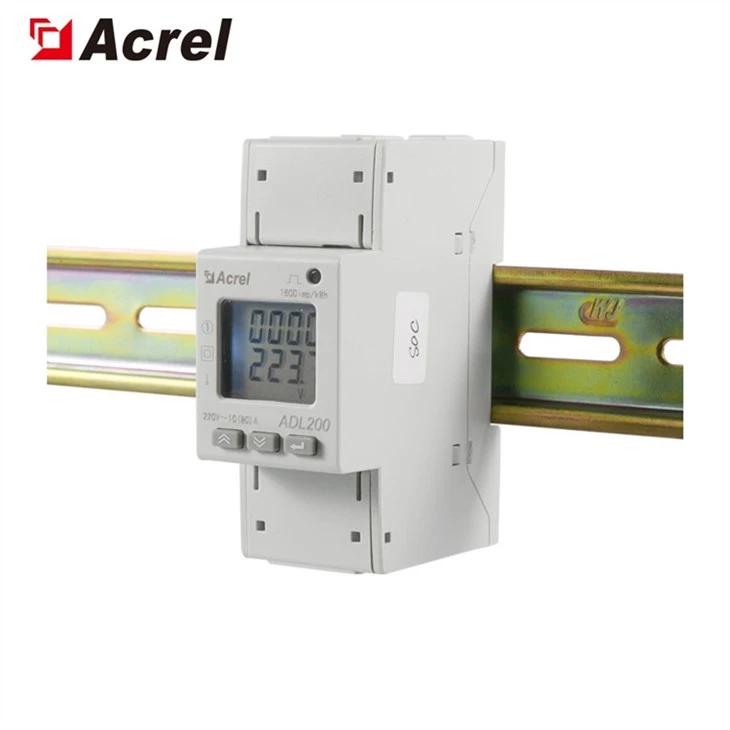

Acrel Din Rail Single Phase AC Energy Meter huwa ddisinjat għas-sistema tal-provvista tal-enerġija, l-intrapriżi u l-utilitajiet industrijali u tal-minjieri biex jikkalkula l-konsum tal-elettriku u jimmaniġġja d-domanda elettrika. Fih il-preċiżjoni għolja, daqs żgħir u installazzjoni sempliċi. Dan jintegra l-kejl tal-parametri elettriċi kollha mal-kejl komprensiv tal-elettriku.

Vultaġġ tad-dħul	Referenza Vultaġġ	AC220V
	Referenza Frekwenza	50Hz
	Enerġija Konsum	<>
Kurrent tal-input	Kurrent bażiku	10A
	Massimu Kurrenti	80A
	Bidu Kurrenti	4‰Ib
	Konsum	<>
Prestazzjoni tal-kejl	L-eżattezza tal-kejl	1class
	Firxa ta' kejl	000000.00 ~ 99999999 kWh
Preċiżjoni tal-arloġġ	Żball≤0.5s/d
Polz attiv	Wisa' tal-polz	80±20ms
	Kostanti tal-polz	1000imp/kWh
Komunikazzjoni	Interface	RS485(A+、B-)
	Konnessjoni Mod	Kondutturi tal-par mibruma protetti
	Protokoll	MODBUS-RTU
Funzjoni	Deskrizzjoni tal-funzjoni	Il-funzjoni tipprovdi
Kejl ta' kWh	KWh attiv f'fażi waħda (pożittiv u negattiv), 3 xhur data storika dwar l-enerġija ffriżata	■
Kejl tal-parametri elettriċi	Vultaġġ, Kurrent, Qawwa attiva, Qawwa reattiva, Qawwa apparenti, Fattur tal-enerġija u Frekwenza	■

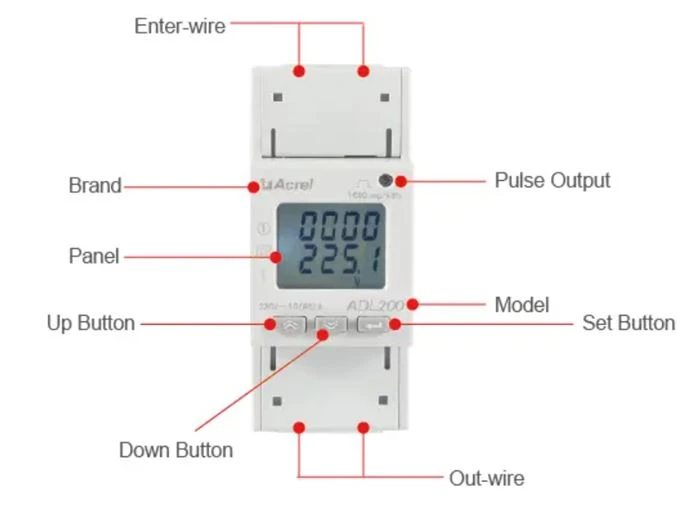

Displej LCD	8 bits sezzjoni LCD display	■
Programmazzjoni ewlenija	3 ċwievet biex jiġu stabbiliti parametri bħall-kodiċi, l-indirizz, ir-rata baud, il-multitariff protokoll ta' komunikazzjoni u ta' komunikazzjoni	■
Ħruġ tal-polz	Outpu tal-polz tal-enerġija attiva	■
Multi-tariffa	Adatta 4 żoni tal-ħin, 2 listi ta 'intervalli ta' ħin, intervall ta 'ħin 14 bi jum u 4 rati tariffarji	□
Komunikazzjoni	Interface tal-komunikazzjoni: RS485, Protokoll ta' Komunikazzjoni: MODBUS-RTU	■

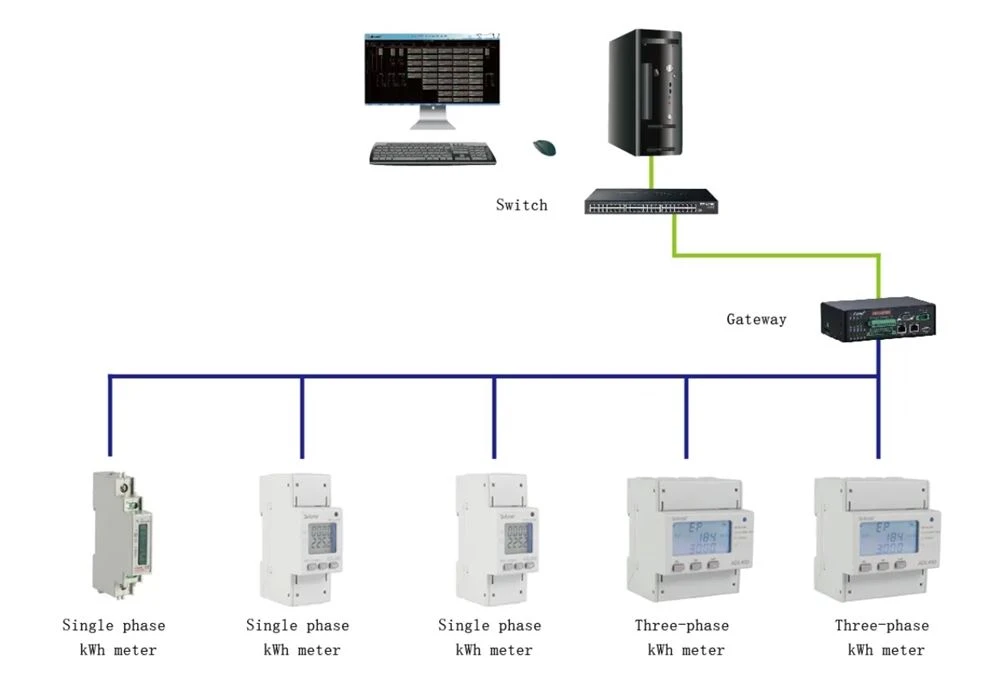

Il-miter tal-enerġija b'fażi waħda tagħna jista 'jittestja l-kwh attiv totali u jkejjel il-vultaġġ, il-kurrent, l-enerġija u parametri elettriċi oħra, ukoll b'funzjoni fakultattiva RS485 Modbus RTU. Huwa konvenjenti li tissorvelja, tiġbor u timmaniġġja l-enerġija elettrika. Huwa mgħammar b'port ta 'komunikazzjoni RS485 u adattat għal MODBUS-RTU. L-ADL jista' jintuża f'kull tip ta' sistema ta' kontroll, sistemi SCADA u sistemi ta' ġestjoni tal-enerġija.

● Prestazzjoni tal-falliment: il-miter tal-enerġija jteptep u ma jixgħelx wara li jitħaddem.

● Soluzzjonijiet:

1. Iċċekkja jekk il-wajers tal-provvista tal-enerġija awżiljarja humiex konsistenti

id-dijagramma tal-wajers tal-istrument, u jekk il-wajers humiex maħlula jew jaqgħu;

2. Uża multi-meter biex tkejjel jekk il-valur tal-vultaġġ tad-dħul tal-provvista tal-enerġija awżiljarja huwiex fil-medda normali tal-vultaġġ operattiv tal-istrument.

● Prestazzjoni tal-ħsara: Wara li l-arloġġ tal-enerġija jitħaddem, l-enerġija tad-displej jew l-għadd tal-enerġija mhumiex preċiżi.

● Soluzzjonijiet:

1. Aqleb l-interface tal-wiri tal-arloġġ tal-enerġija għall-interface tal-potenza (P attiva, fattur tal-enerġija λ), iċċekkja jekk id-displej tal-enerġija huwiex negattiv u jekk il-fattur tal-enerġija huwiex bejn

0.9-0.95, u mbagħad iċċekkja jekk id-dħul u l-output tal-linja tas-sinjal kurrenti humiex maqluba (Jiġifieri, il-linja li dieħla tal-kurrent għandha tkun konsistenti mat-tarf li jkun dieħel tal-istrument), U konsistenti mal-wajers fuq il-miter tal-enerġija.

● Prestazzjoni ta 'falliment: Wara li l-arloġġ tal-enerġija jitħaddem, ma jistax jikkomunika mal-kompjuter ospitanti normalment.

● Soluzzjonijiet:

1. Il-valur tal-vultaġġ bejn l-output tal-komunikazzjoni A u B tal-istrument tal-kejl għandu jkun bejn +(4.4-4.5)V;

2. Iċċekkja jekk il-metodu tal-wajers tal-komunikazzjoni huwiex imqabbad sew skont id-dijagramma tal-wajers (jiġifieri, it-terminal tal-komunikazzjoni A/B tal-istrument għandux jikkorrispondi mal-port tas-serje tal-komunikazzjoni A/B).
