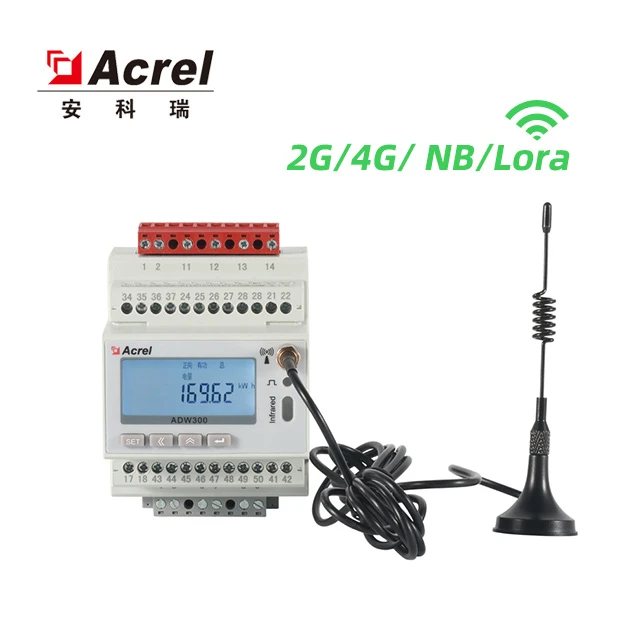

Deskrizzjoni

Acrel Wireless Tliet Fażijiet Tal-Enerġija Meter jintuża prinċipalment biex ikejjel tliet fażijiet ta 'enerġija attiva fuq netwerks ta' vultaġġ baxx. Dan il-miter tal-enerġija bla fili jiftaħar b'vantaġġi inkluż daqs kompatt, preċiżjoni għolja, karatteristiċi rikki. Skont rekwiżiti differenti.

Hemm ħafna funzjonijiet ta 'komunikazzjoni bħal komunikazzjoni RS485, 2G, NB, 4G, WiFi li żżid il-modalità ta' kampjunar kurrenti l-ġdida bl-użu ta 'transformer estern. Jista' jiġi installat b'mod flessibbli fil-kaxxa tad-distribuzzjoni biex jinkisbu kejl tal-enerġija elettrika subpunt, superviżjoni tat-tħaddim u tal-manutenzjoni jew rekwiżiti ta' monitoraġġ tal-enerġija għal reġjuni differenti u tagħbijiet differenti.

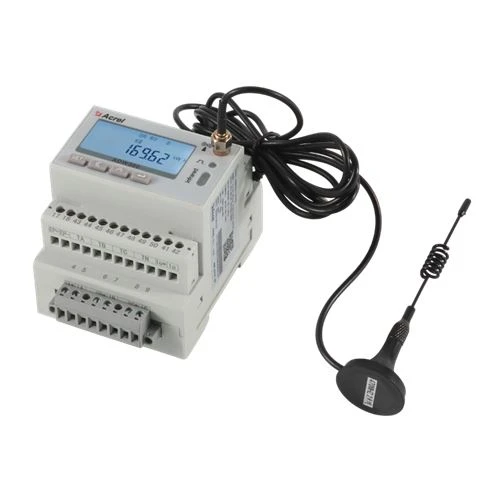

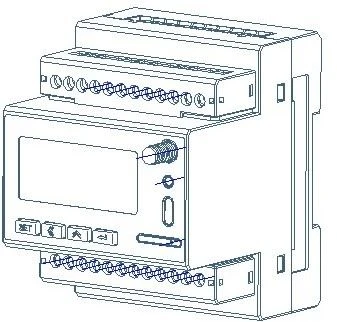

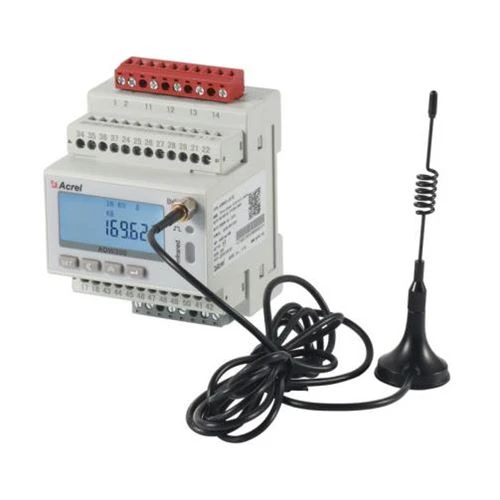

Dehra

Biż-żieda ta 'teknoloġiji ta' enerġija baxxa, netwerking f'żona wiesgħa (LPWAN), bħal apparat LoRa ta 'Acrel u l-protokoll miftuħ LoRaWAN, soluzzjonijiet ġodda ta' kejl tal-elettriku intelliġenti qed juru li huma alternattiva konvinċenti għal għażliet oħra ta 'konnettività kemm għan-netwerks tal-Internet tal-Oġġetti (IoT) kif ukoll għall-applikazzjonijiet tal-grilja intelliġenti. Il-miters tal-enerġija Lora/LoRaWAN jippermettu l-akkwist ta' qari tal-miter tal-enerġija u jittrażmettu d-dejta fuq diversi kilometri għall-aggregazzjoni.

Parametri

Input tal-vultaġġ	Vultaġġ stmat	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Referenza Frekwenza	50Hz
	Konsum	<0.5va(each>
Input kurrenti	Kurrent tal-input	3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W)
	Ibda l-kurrent	1‰Ib (Klassi0.5S), 4‰Ib(Klassi1)
	Konsum	<1va(each>
Qawwa awżiljarja	Provvista tal-Enerġija	AC85 ~ 265V
Qawwa awżiljarja	Konsum tal-enerġija	<>
Prestazzjoni tal-kejl	Standard	IEC62053-22:2003, IEC62053-21:2003
	Enerġija attiva Eżattezza	Klassi 0.5S (ADW300), Klassi 1 (ADW300W)
	Temperatura Eżattezza	±2°C
Polz	Wisa' tal-polz	80±20ms
Polz	Kostanti tal-polz	6400imp/kWh, 400imp/kWh
Komunikazzjoni	Bla fili	It-trażmissjoni fuq 470 MHz u d-distanza massima fi spazju miftuħ hija ta' 1km; 2G; NB;4G
	Infrared Komunikazzjoni	Ir-rata kostanti ta' baud hija1200
	Interface	RS485(A、B)
	Modalità ta' konnessjoni	Kondutturi tal-par mibruma protetti
	Protokoll	MODBUS-RTU

Deskrizzjoni tal-Funzjoni

Funzjoni	Deskrizzjoni tal-funzjoni	Il-funzjoni tipprovdi
Modalità tad-displej	LCD	■
Kejl tal-enerġija	KWh attiv (pożittiv u negattiv), reattiv kwadrant enerġija tal-enerġija	■
Kejl elettriku	U、I、 P、Q、S、PF、F	■
Funzjoni armonika	THDv、Harmonicon 2nd-31st	■
Ħruġ tal-polz	Ħruġ attiv tal-polz	■
Grad ta' żbilanċ fi tliet fażijiet	Żbilanċ fil-vultaġġ, żbilanċ tal-kurrent	■
Kejl tat-temperatura	It-temperatura ta' A/B/C/N(Figurazzjoni alternattiva: T)	□
DI/DO	4DI,2DO (Figurazzjoni alternattiva: K)	□
Wara l-kurrent	F'direzzjoni waħda wara l-kurrent (Figurazzjoni alternattiva:L)	□
Displej LED	Displej LED tal-polz	■
Transformer tal-kurrent estern	Transformer tal-kurrent estern tat-tip miftuħ (Figurazzjoni alternattiva: W)	□
Parametru elettriku	Taħt vultaġġ, undercurrent, fuq il-kurrent, underload, eċċ	■
Komunikazzjoni	Komunikazzjoni infra-aħmar	■
	RS485 (Figurazzjoni alternattiva: C)	□
	Trażmissjoni bla fili fuq 470MHz (Figurazzjoni alternattiva: LR)	□
	GPRS (Figurazzjoni alternattiva:2G)	□
	NB-IOT (Figurazzjoni alternattiva: NB)	□
	4G (Figurazzjoni alternattiva:4G)	□

( ■ fi żmien □ fakultattiv )

Dimensjonijiet

Dimensjoni tat-transformer tal-Kurrent Residwu

Ispeċifikazzjonijiet	CurrentRating	Dijametru ta' ġewwa Φ mm	Dijametru ta' barra Φ mm	Piż
AKH-0.66L45	16 ~ 100A	45	76	0.18
AKH-0.66L80	100 ~ 250A	80	120	0.42
AKH-0.66L100	250 ~ 400A	100	140	0.50
AKH-0.66L150	400 ~ 800A	150	190	1.32
AKH-0.66L200	800 ~ 1500A	200	240	1.94
