Deskrizzjoni

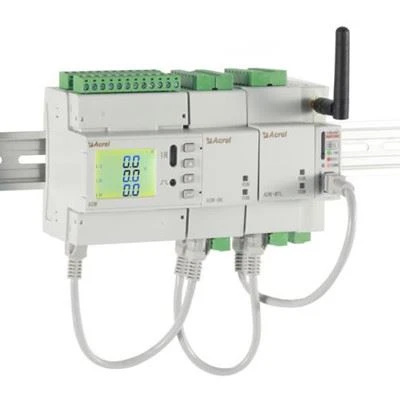

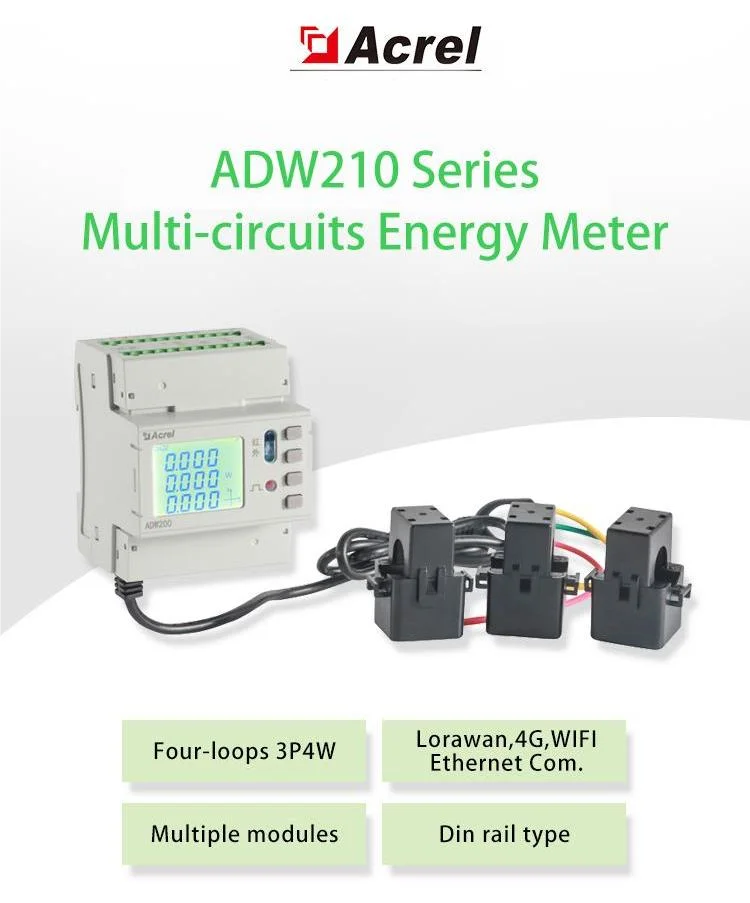

ADW210

Miters tal-qawwa b'ħafna loop tat-tip tal-ferrovija Acrel ADW2XX jintużaw prinċipalment għall-kejl tal-parametri elettriċi sħaħ ta 'ċirkwiti multipli bi tliet fażijiet, Sa erba' inputs tal-kurrent tal-linja bi tliet fażijiet jistgħu jiġu konnessi simultanjament. Jista 'jkejjel il-vultaġġ u l-kurrent, qawwa, fattur ta' qawwa, angolu tal-fażi, żbilanċ, armoniċi u parametri oħra.

Eżattezza

Qawwa attiva: klassi 1
Qawwa reattiva: klassi 2

Frekwenza

Medda:50 - 60Hz

Output tal-polz

Output tal-polz attiv u output tal-polz reattiv

Konsum

<0.5VA(Single phase)

Dimensjoni (L*W*H)

Daqs tal-pannell (L × W): 72 * 97.7 * 36 mm

Wireless

Trażmissjoni fuq 470MHz u distanza massima fl-ispazju miftuħ hija 1km; 2G; NB

Kurrent tal-bidu

4‰lb

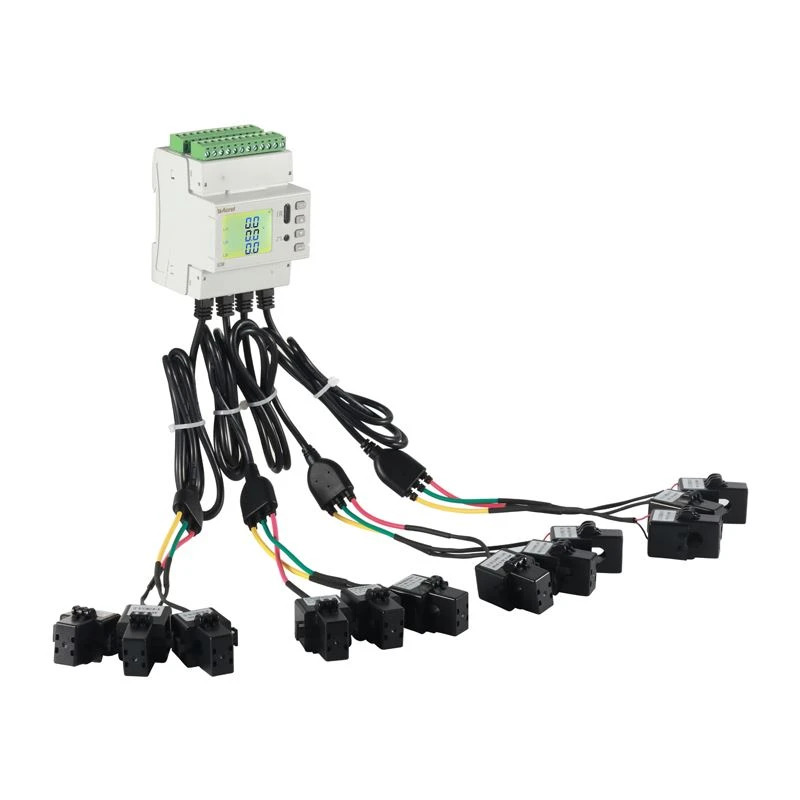

xxxx

Speċifikazzjoni		3 fażi 3 wajers, 3 fażi 4 wajers
Vultaġġ	Vultaġġ Rated	3*220/380V
	Konsum	<0.5VA
Kurrenti	Kurrent tad-Dħul	5A,100A
	Konsum	<0.5VA
Eżattezza	Kurrenti	Klassi 0.5
	Qawwa attiva	Klassi 1
	Qawwa reattiva	Klassi 2
Komunikazzjoni		RS485 (Modbus-RTU)
Umdità Relattiva		Inqas minn jew ugwali għal 95% (L-ebda kondensazzjoni)
Outline	LWH (mm)	7297.936
Temperatura	Operattiva	-25~55 grad
Temperatura	Ħażna	-40~80 grad
Umdità		Inqas minn jew ugwali għal 95% (L-ebda kondensazzjoni)
Altitudni		<2000m

Funzjoni

Il-Meters tal-Enerġija tal-Monitor tal-Enerġija Tliet Fażi AC tat-tip tal-ferrovija tat-tip ADW210 Serje jintużaw prinċipalment għall-kejl sħiħ tal-parametri elettriċi ta 'loops multipli bi tliet fażijiet. Jistgħu simultanjament jgħaqqdu mal-input kurrenti ta 'sa erba' linji ta 'tliet fażijiet.

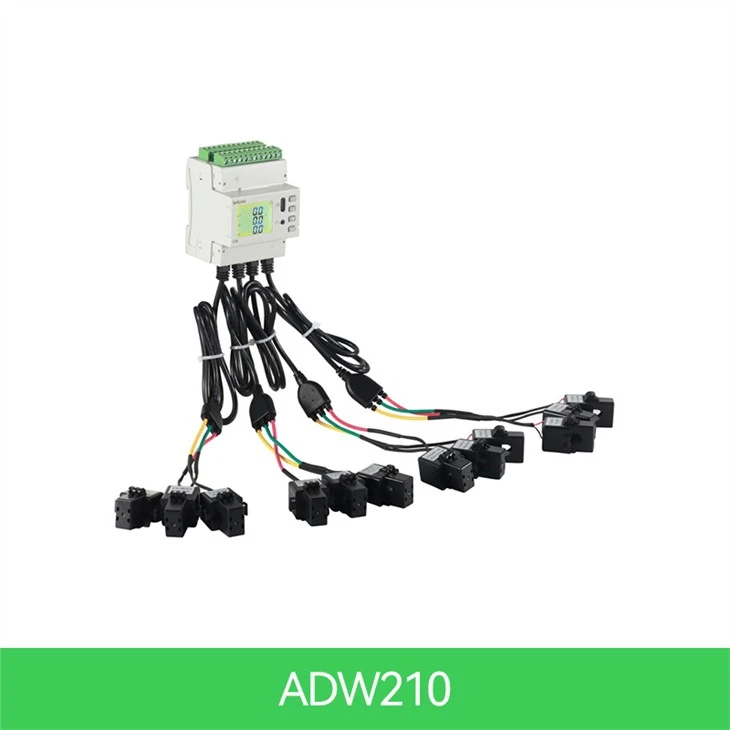

ADW210

●N (1, 2, 3, 4) kejl tal-parametru full-elettriku taċ-ċirkwit bi tliet fażijiet, transformer tal-kurrent estern;

●Monitor vultaġġ/kurrent bi tliet fażijiet, kurrent ta 'sekwenza żero, u frekwenza;

●Monitor qawwa ta 'tliet fażijiet, qawwa totali (attiva, reattiva, u apparenti);

●Monitor fattur ta 'enerġija bi tliet fażijiet u fattur ta' qawwa totali;

●Monitor vultaġġ/kurrent fażi angolu, vultaġġ/kurrent żbilanċ grad;

●Monitor vultaġġ u kurrenti armoniċi totali u 2-31 sub-armoniċi;

●Extremum rekords tal-vultaġġ, kurrenti, u l-qawwa tax-xahar kurrenti u l-aħħar xahar;

●Maximum kurrent, domanda ta 'enerġija massima, u kurrenti f'ħin reali, domanda ta' enerġija f'ħin reali;

●200 rekord ta 'avveniment, li jirreġistra azzjoni DIDO;

●Support vultaġġ żejjed, kurrent żejjed, nuqqas ta 'fażi, rabta DI, u output ta' allarm ieħor;

●4-Żona tal-ħin 14-issettjar tar-rata tal-ħin;

●Enerġija elettrika b'erba 'kwadrant, 12-statistika ta' enerġija elettrika b'ħafna rati ta 'xahar;

●31 jum ta 'erba' kwadranti u ffriżar ta 'enerġija elettrika b'ħafna rati, kejl ta' enerġija elettrika bil-quddiem u b'lura;

●Two-way swiċċ input, two-way swiċċ output, komunikazzjoni RS485, output tal-polz attiv (il-linja korrispondenti jistgħu jinqalbu).

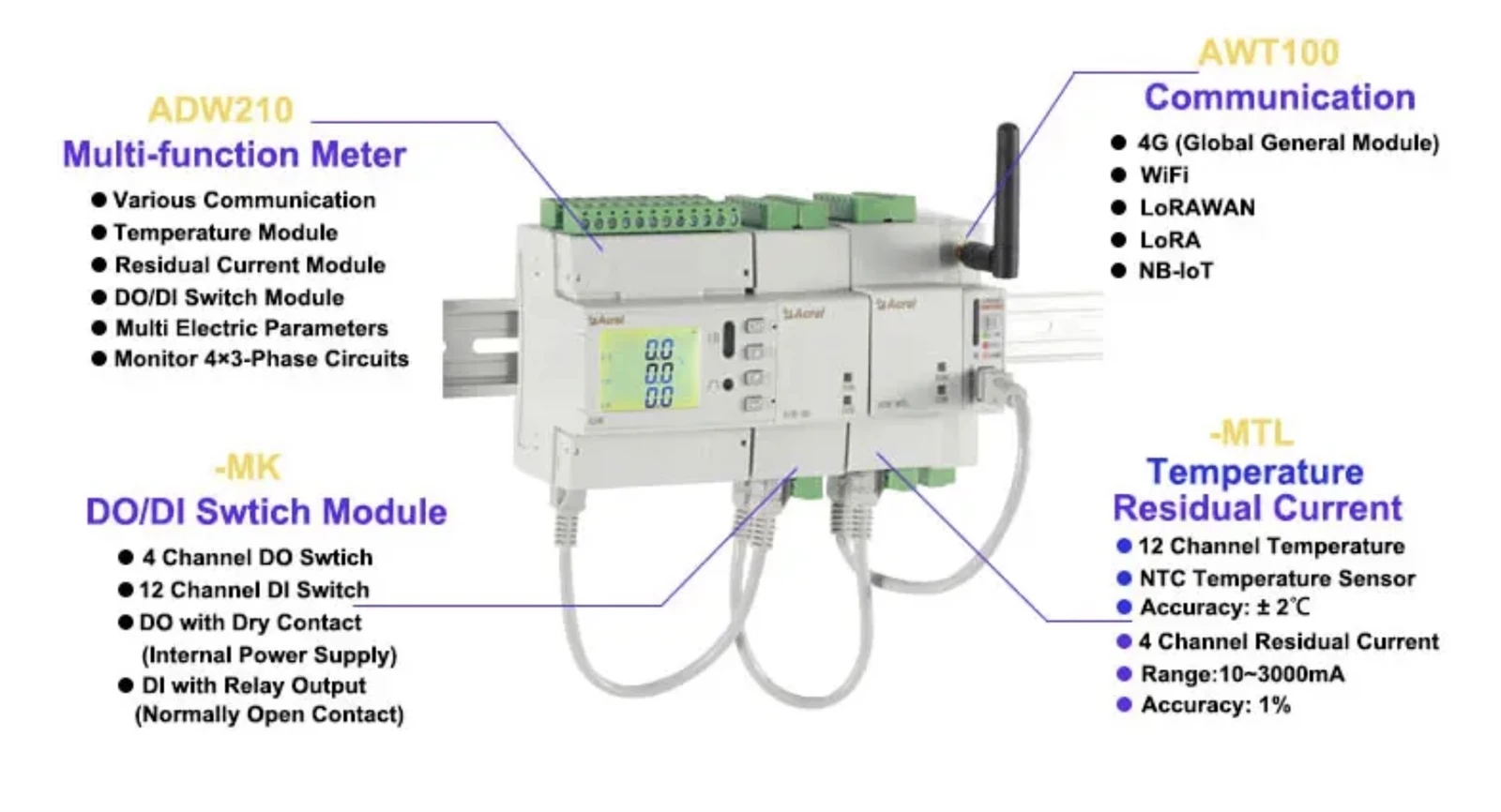

Modulu ta' Komunikazzjoni Estiża --- AWT100:

●AWT100

● 4G (modulu ġenerali globali)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Modulu estiż	Deskrizzjoni
Modulu ta 'Komunikazzjoni AWT100	4G (modulu ġenerali globali)
	4G (modulu ta' l-Amerika t'Isfel)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	NB-IoT

EstiżaModulu tal-Kejl tat-Temperatura tal-Kejbil u l-Kurrent Residwu --- MTL

●MTL

● Kejl tat-Temperatura: -20 grad ~+100 grad

● Kejl tal-kurrent residwu:10 ~ 3000 mA

● Eżattezza:Temperatura:± 2 gradi; Kurrent Residwu: 1% (Klassi 1)

product-482-408

Modulu estiż	Deskrizzjoni
-MTC Temperatura & Kurrent Residwu Modulu tal-Kejl	Kejl tat-Temperatura	-20 grad ~+100 grad
	Kejl tal-Kurrent Residwu	10 ~ 3000 mA
	Eżattezza	Temperatura: ± 2 gradi; Kurrent Residwu: 1% (Klassi 1)
	Provvista tal-Enerġija	DC 12V;konsum: Inqas minn jew ugwali għal 1W;interface RJ45
	Komunikazzjoni	Interfaċċja RJ45; MODBUS-RTU (komunikazzjoni mal-korp ewlieni)

EstiżaDO/DI Switch Extra Function Module --- MK

●MK

● 12-il kanal DI (Input Diġitali)

● 4 kanali DO (Output Diġitali)

product-482-408

Modulu estiż	Deskrizzjoni
-MK Swiċċ Modulu	12 × DI (input)	Input ta 'kuntatt niexef b'provvista ta' enerġija integrata
	4 × DO (output)	Relay output ta 'kuntatt normalment miftuħ; klassifikazzjoni AC 250V/3A, DC 30V/3A
	Provvista tal-Enerġija	DC 12V;konsum: Inqas minn jew ugwali għal 1W;interface RJ45
	Komunikazzjoni	Interfaċċja RJ45; MODBUS-RTU (komunikazzjoni mal-korp ewlieni)

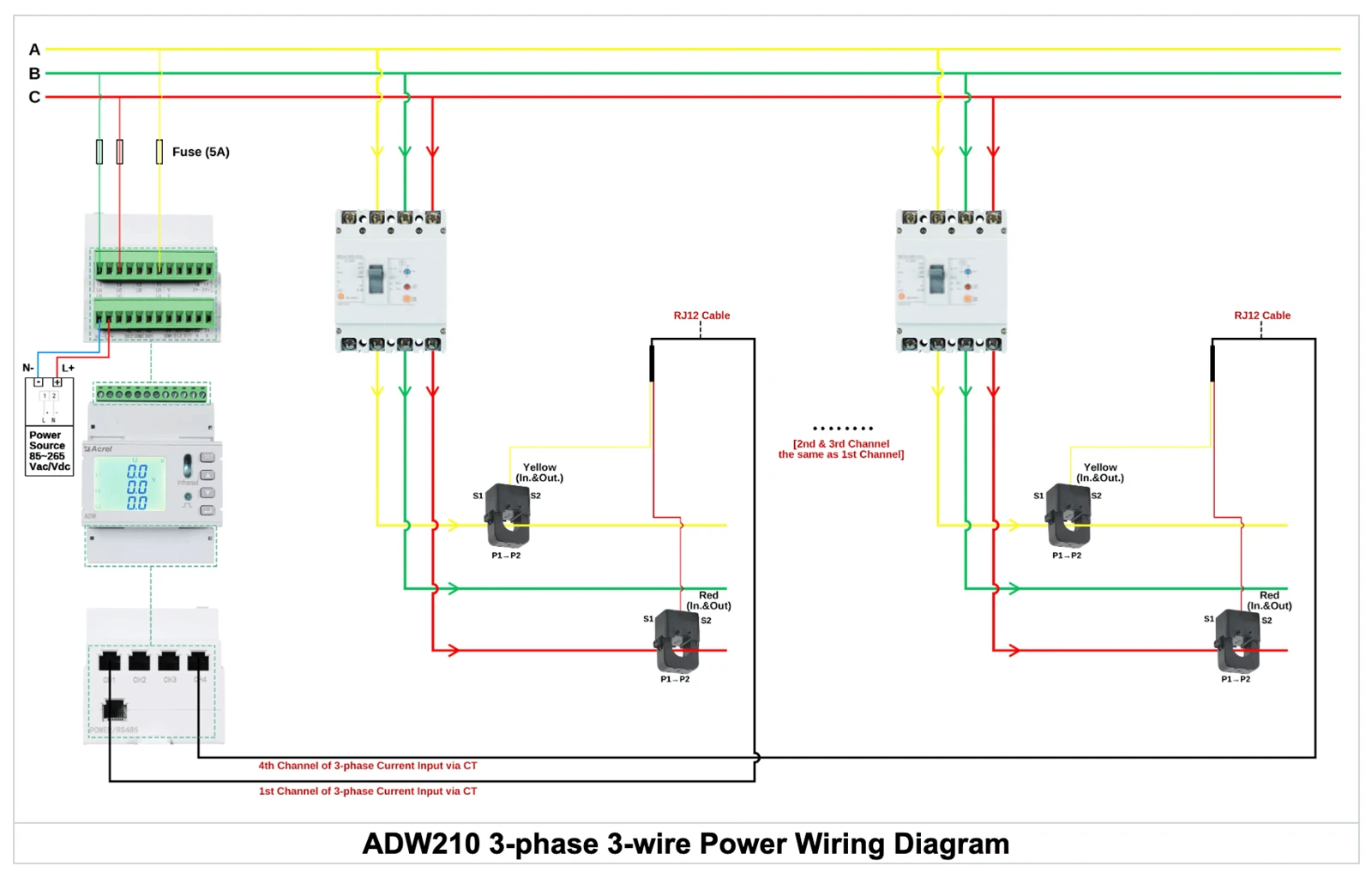

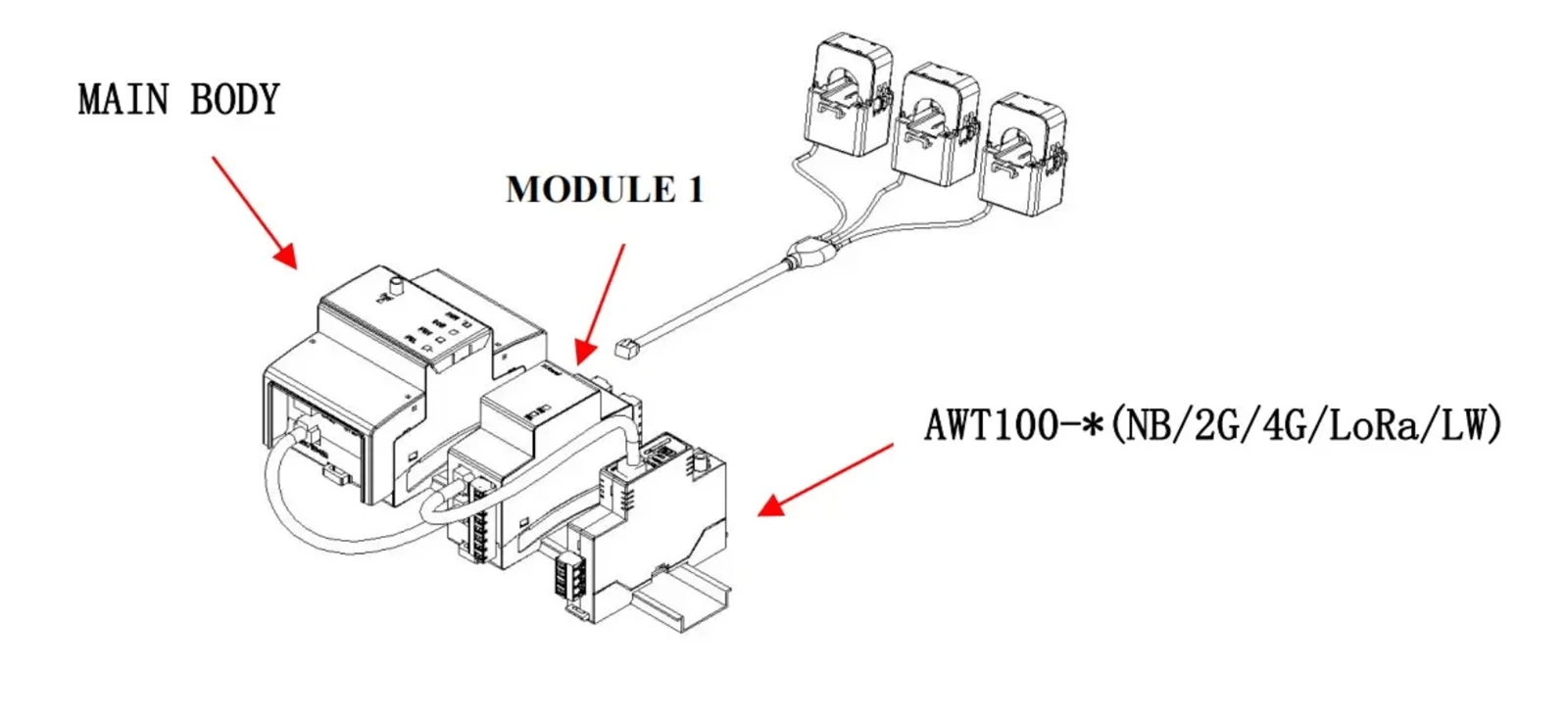

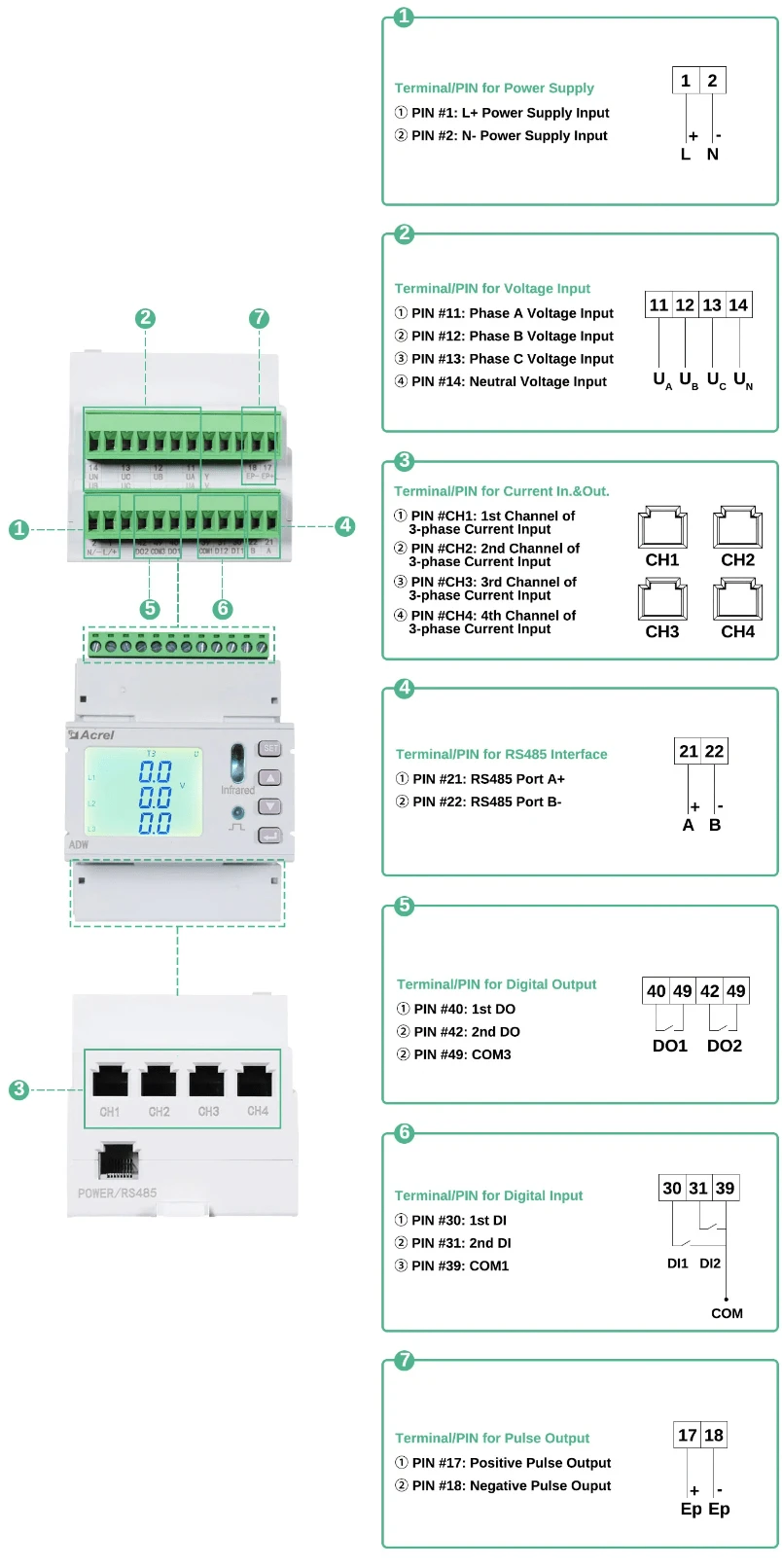

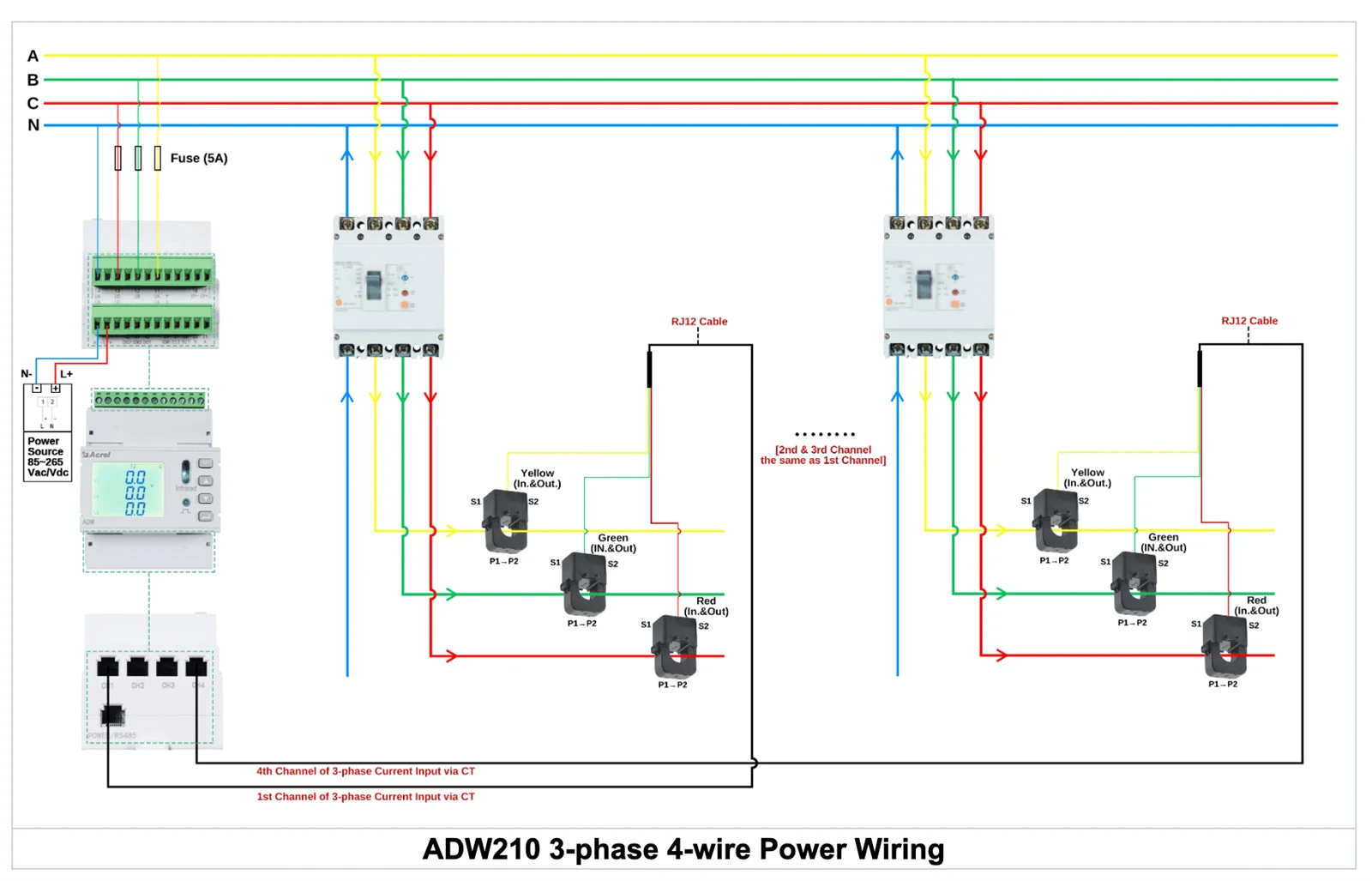

Wiring

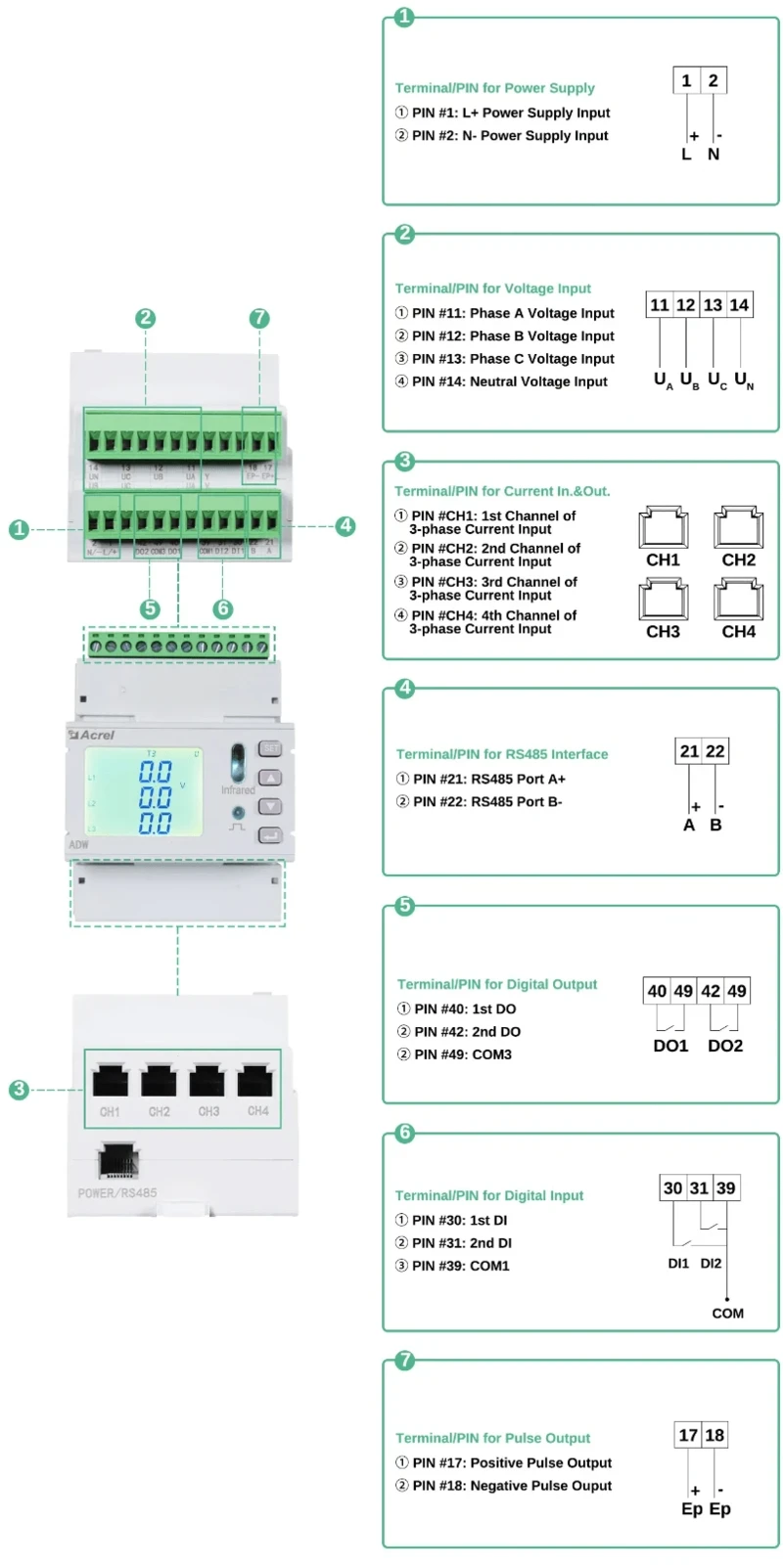

ADW210-min

-min

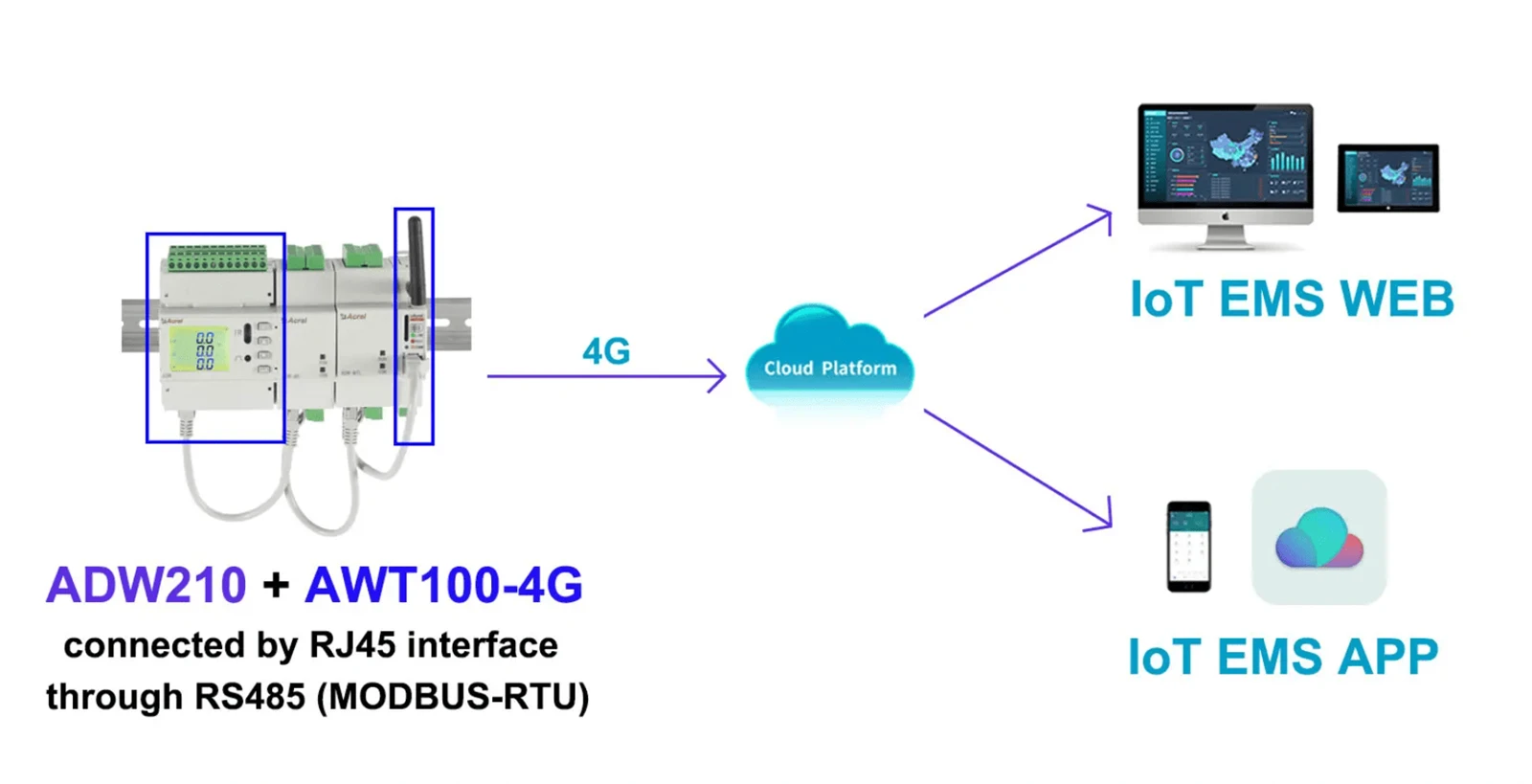

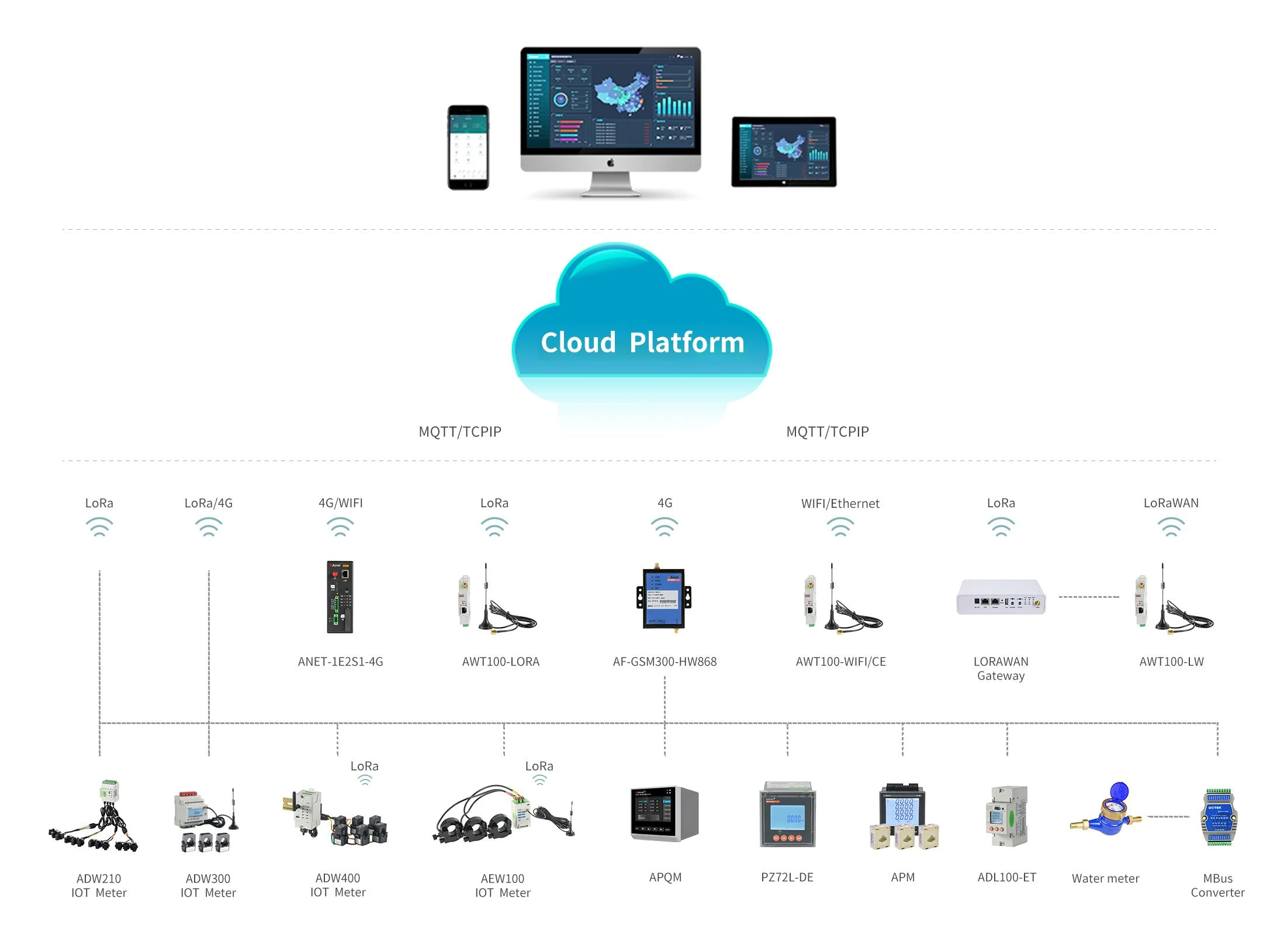

Soluzzjoni IoT

IoT-min
