Deskrizzjoni

Bl-użu tat-teknoloġija tal-kampjunar AC, il-meters tal-enerġija elettrika tas-Serje PZ jistgħu jkejlu ħafna parametri elettriċi tal-grilja bi tliet fażijiet bħal kurrent, vultaġġ, enerġija, enerġija elettrika, eċċ direttament jew indirettament. Jista 'jintuża għall-wiri lokali u konness mat-tagħmir ta' kontroll biex jifforma sistema ta 'kejl u kontroll.

Mgħammra bil-port ta 'komunikazzjoni RS-485, li tadotta protokoll Modbus-RTU kompatibbli, il-meters jistgħu jaqilbu sinjal ta' parametru elettriku f'output analogu standard, b'input ta 'swiċċjar ta' erba 'kanali (żewġ kanali) / output ta' swiċċjar ta 'żewġ kanali. Ibbażat fuq rekwiżiti differenti, parametri elettriċi għal proporzjon ta 'trasformazzjoni, allarm, komunikazzjoni, eċċ., Jistgħu jiġu stabbiliti u kkontrollati minn ċwievet fuq il-faċċata.

Miters tas-serje PZ għandhom proporzjon għoli ta 'prezz u prestazzjoni u jistgħu jissostitwixxu transducers elettriċi tradizzjonali u meters tal-kejl. Bħala komponent avvanzat ta 'akkwist intelliġenti u diġitali ta' quddiem, dawn il-miters elettriċi ntużaw ħafna f'diversi sistemi ta 'kontroll, sistemi SCADA, u sistemi ta' ġestjoni tas-sors tal-enerġija.

Karatteristiċi

1. Il-counter tal-Meter tal-Enerġija Tliet Fażi għandu effetti tajbin ta 'siġillar u kontra l-interferenza sabiex ikun jista' jiżgura kejl preċiż.

2. Preċiżjoni ogħla għall-vultaġġ: Klassi 0.2, enerġija attiva: Klassi 0.5. Il-vultaġġ jista 'jiġi konness ma' 660V.

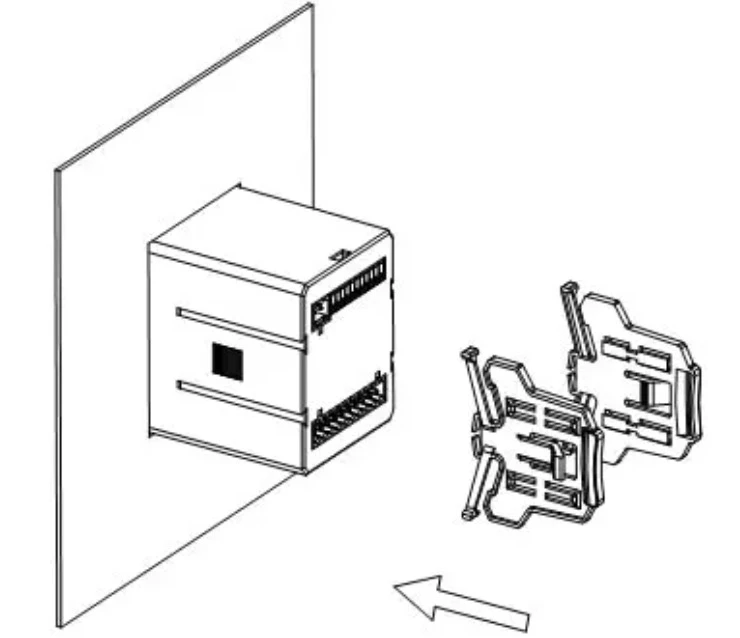

3. Id-disinn 92 * 92/ 88 * 88 jagħmel l-installazzjoni aktar konvenjenti u jiffranka l-ħin.

4. L-iskrin LCD/LED ċar jippermettilek tara d-dejta b'mod aktar ċar u tipprevjeni l-iżbalji.

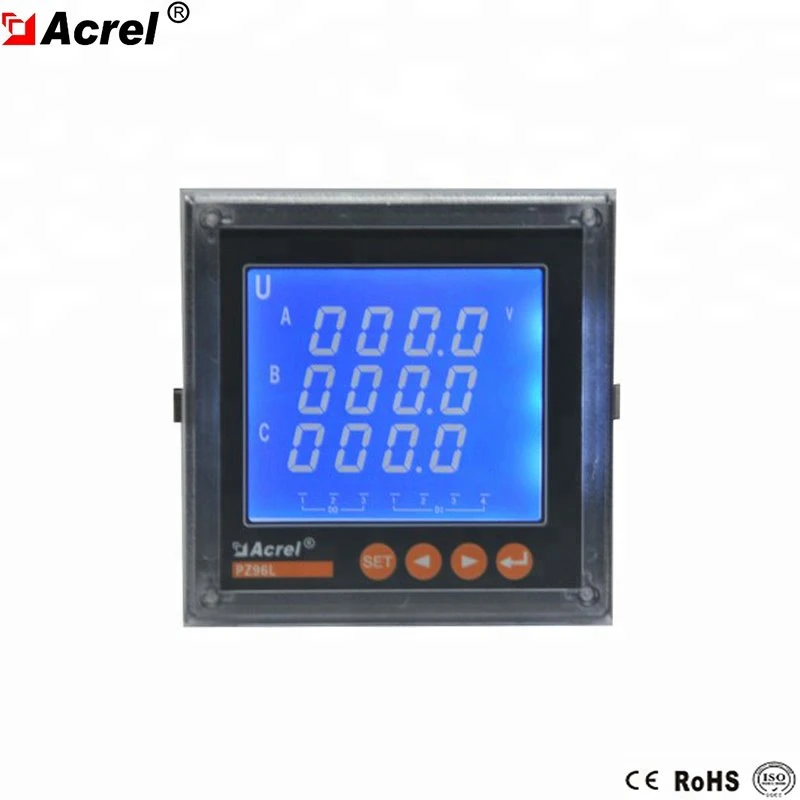

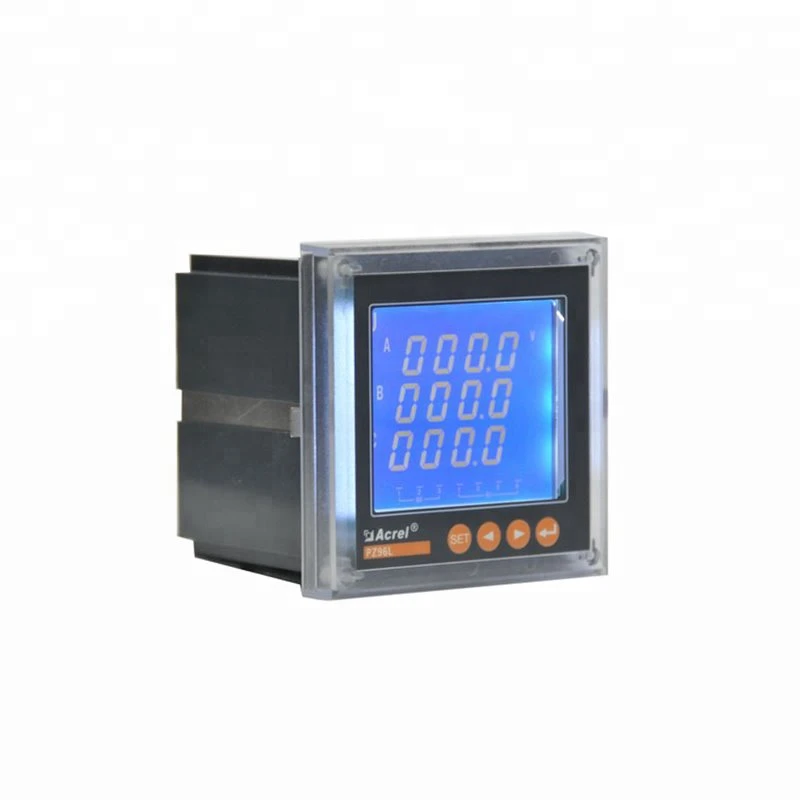

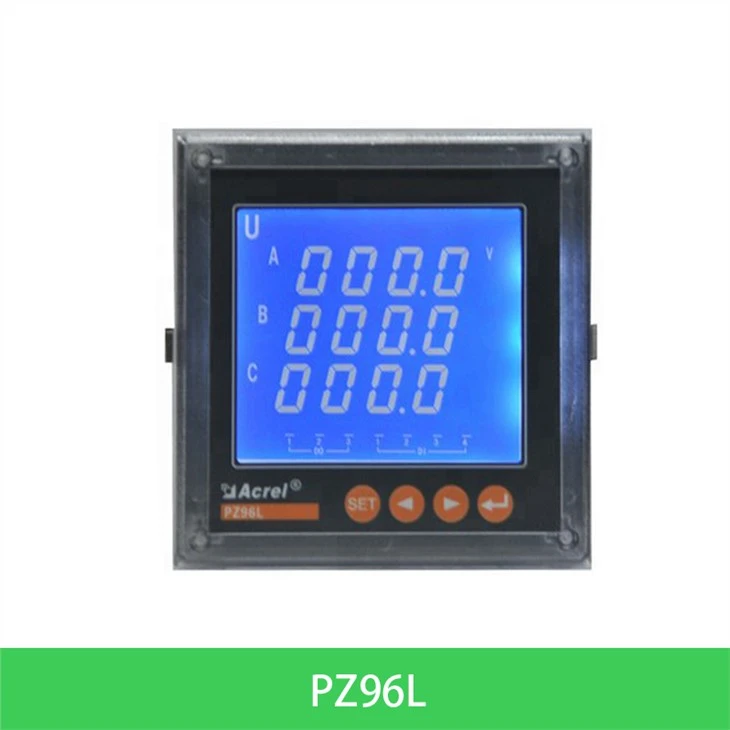

Dehra

Parametru

Proġett			Parametru
Speċifikazzjoni			3 fażi 3 wajers, 3 fażi 4 wajers
Input	Qabbad		45-65HZ
	Frekwenza		3 fażi 3 wajer, 3 fażi 4 wajer
	vultaġġ	tagħbija żejda: 1.2 darbiet klassifikazzjoni (kontinwu); Klassifikazzjoni ta '10 darbiet għal sekonda
		konsum tal-enerġija: < 0.2VA
	Kurrenti	tagħbija żejda: 1.2 darbiet klassifikazzjoni (kontinwu); Klassifikazzjoni ta '10 darbiet għal sekonda
		konsum tal-enerġija: < 0.2VA
Output	Enerġija elettrika		Modalità tal-ħruġ: 2-kanal open-collector photo coupler polz
			Kostanti tal-polz: 10000, 40000, 160000 imp/kWh
	Komunikazzjoni		RS485port, protokoll Modbus -RTU
	Wiri		Display LED jew LCD, issettja l-qawwa tal-multiplikazzjoni, l-allarm, l-indikazzjoni tal-bdil skont ir-rieda; Għal 1 kanal analog, turi l-issettjar programmabbli relatat
Funzjoni	Input tal-bidla		Modalità ta 'input ta' kuntatt niexef passiv 2channel jew 4channel
	Qlib tal-ħruġ		1 output ta 'photocoupler attiv
			Mod ta 'ħruġ: 2 kanal relay NO output ta' kuntatt
	Output Analog		Modalità tal-ħruġ: 1, 2, jew 4 kanali Ħruġ, 0 - 20mA,4 - 20mA programmabbli
			kapaċità tat-tagħbija Inqas minn jew ugwali għal 500Ω
Klassi ta' preċiżjoni	Frekwenza {{0}}.05Hz, enerġija elettrika reattiva 1 klassi, oħrajn 0.5class
Provvista ta 'enerġija	DC100 ~ 350V; AV 85 ~ 265V; (Sabiex il-wajers tal-istrumenti għandhom jipprevalu)		konsum tad-dawl<5VA
Sigurtà	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Firxa ta'		Modbus RTU:1~ 247;
Ambjent	Temperatura	Xogħol: -10 grad ~ flimkien ma 'ħażna ta' 55 grad: -25 grad ~ flimkien ma '75 grad
	Umdità	Inqas minn jew ugwali għal 93 fil-mija RH Mhux ta 'kondensazzjoni
	Altitudni	Inqas minn jew ugwali għal 2500m

Funzjoni

Tip ta' miter

Funzjoni Bażika

Forma

Funzjoni mhux obbligatorja

PZ96-E3/*

PZ96-E4/*

EPI/EPE, kejl EQL/EQC;

Qawwa attiva, Qawwa Reattiva, Kejl tal-Fattur tal-Enerġija;

Kurrent bi tliet fażijiet, Vultaġġ, Kejl tal-frekwenza

96 Pjazza

Switching4DI flimkien ma' polz 1 flimkien ma' komunikazzjoni RS485(/KC)
Switching2DI2DO flimkien ma' RS485communication(/ KC)
Switching4DI flimkien ma' RS485communication(/KC)
2 kanali li jittrasmettu output flimkien ma '2 polz flimkien ma' RS485communication (/MC)

PZ96L-E3/*

PZ96L-E4/*

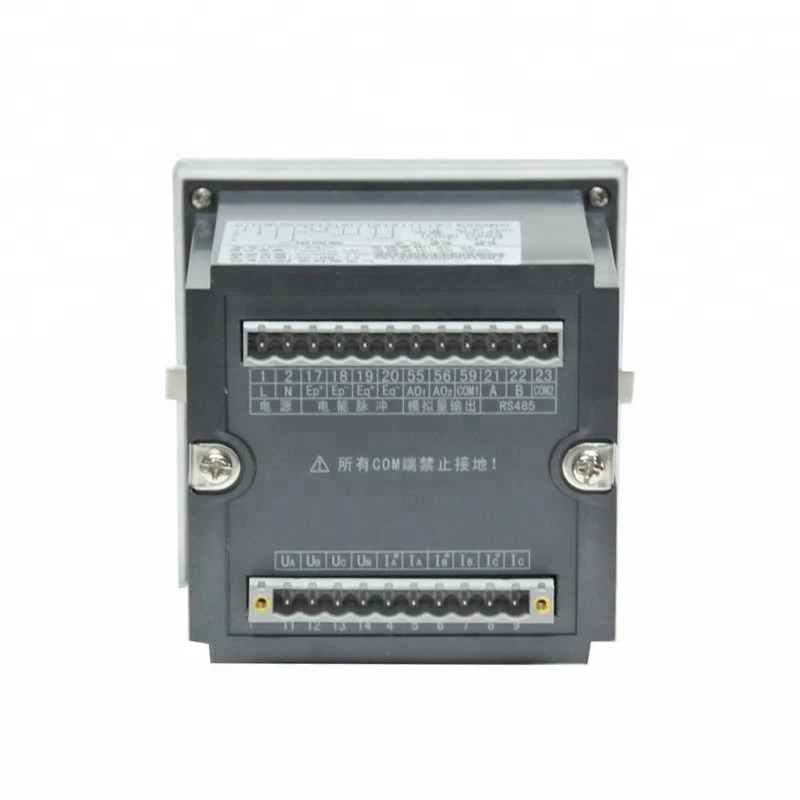

Wiring

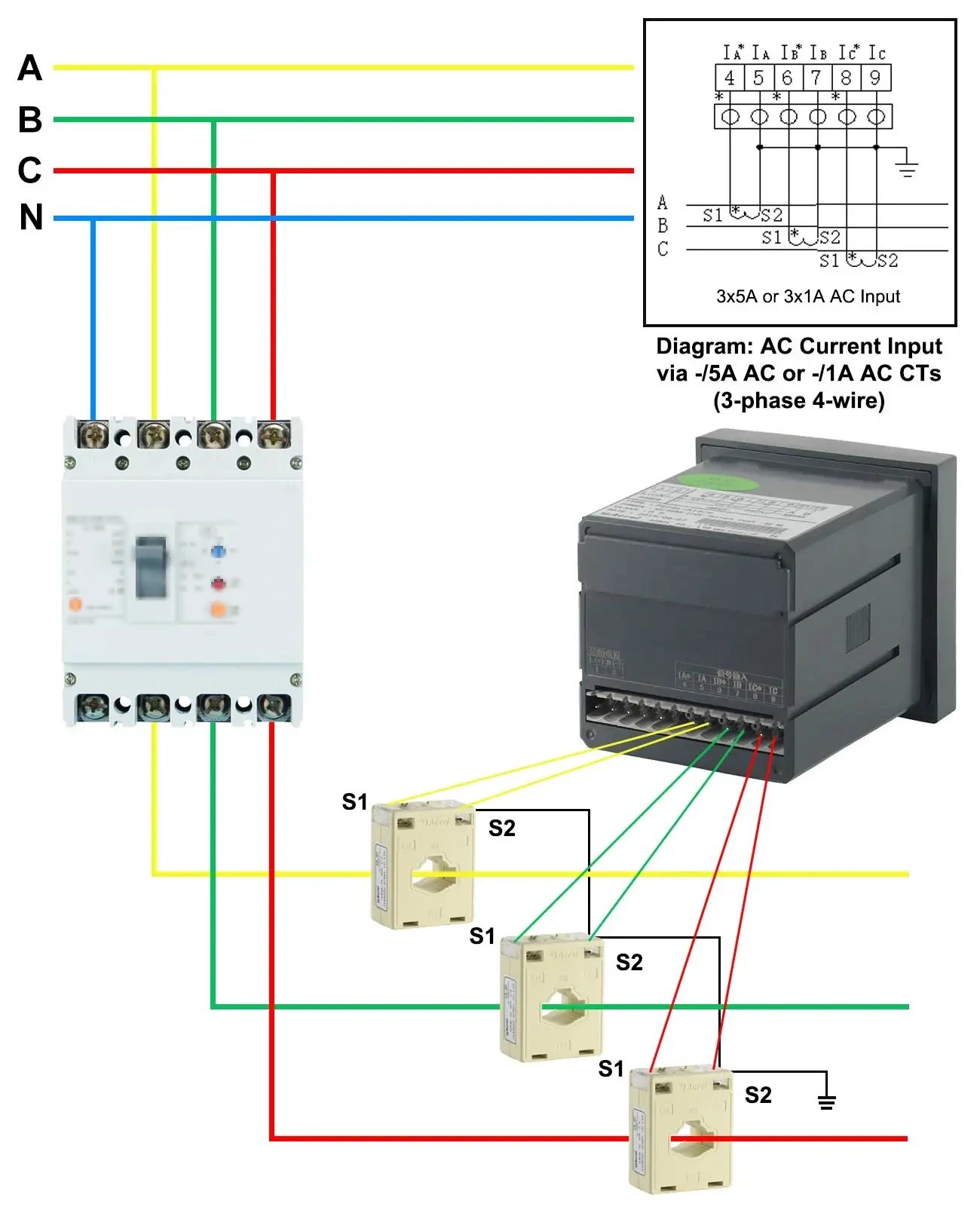

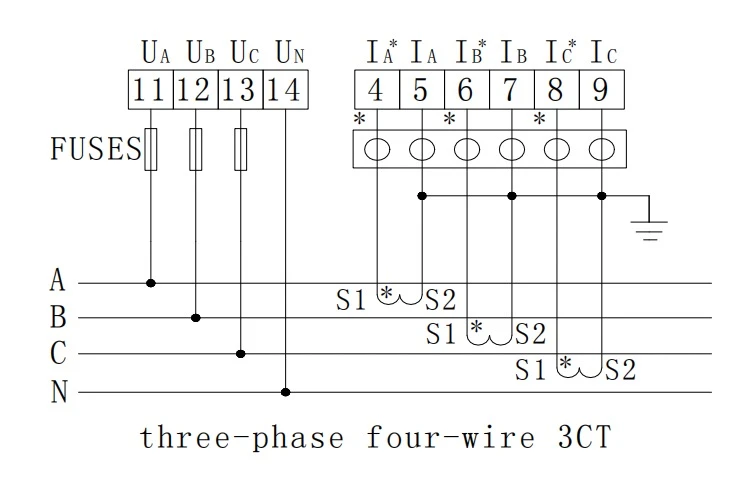

Fig1 Erba 'Wajer bi Tliet Fażi 3CT

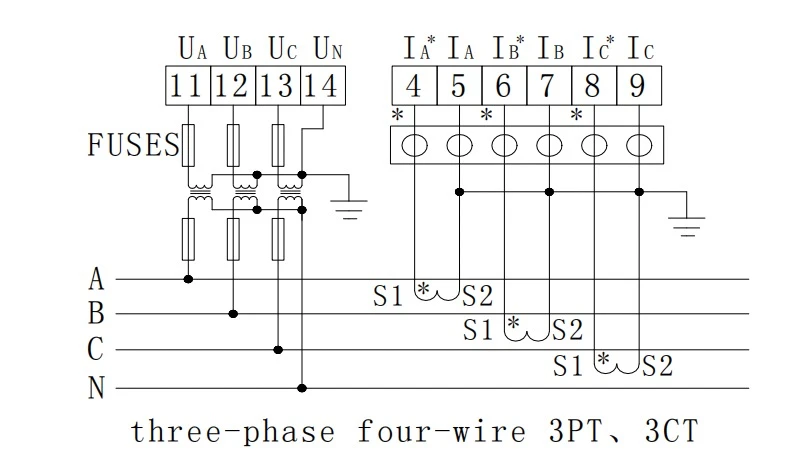

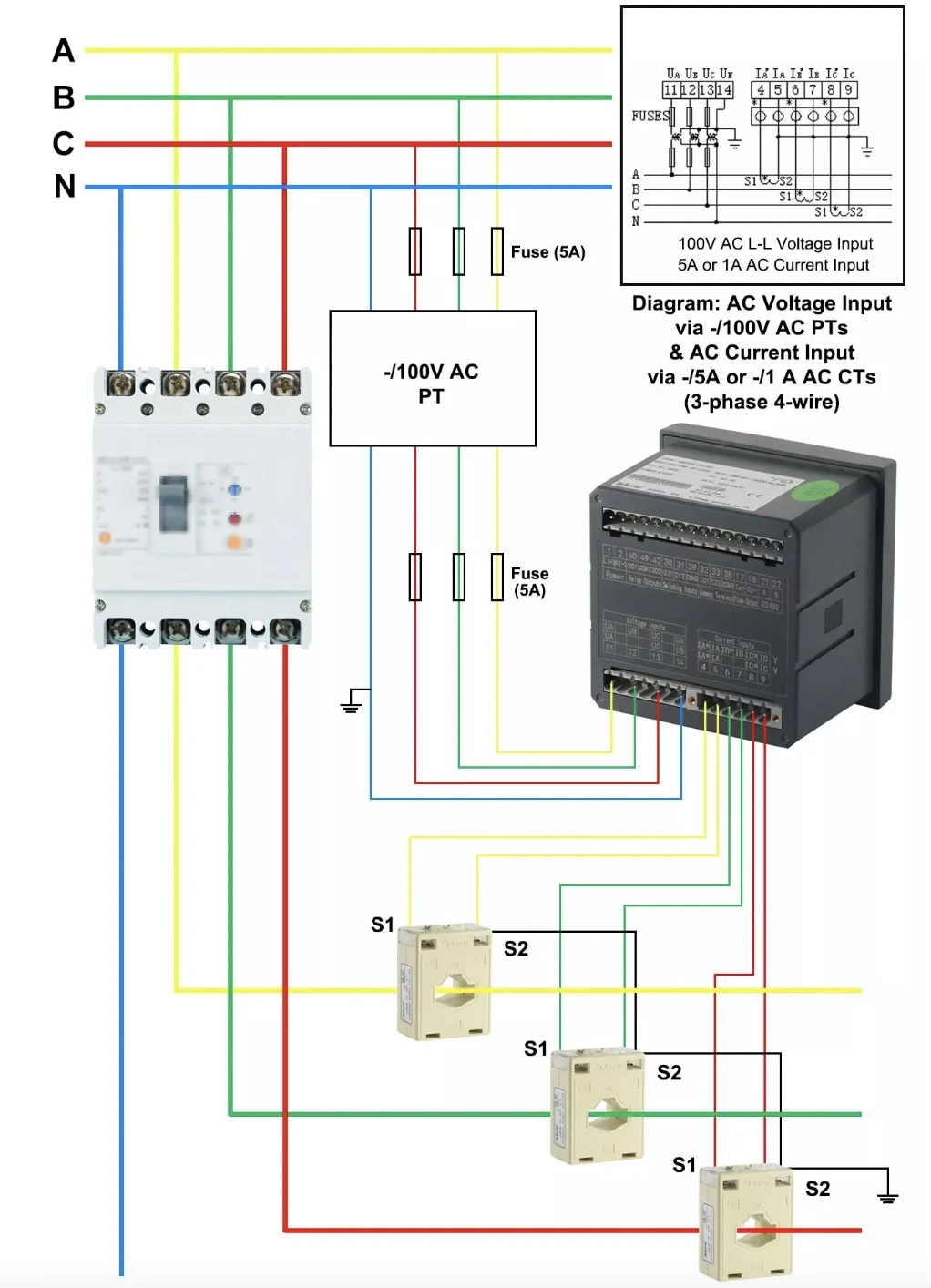

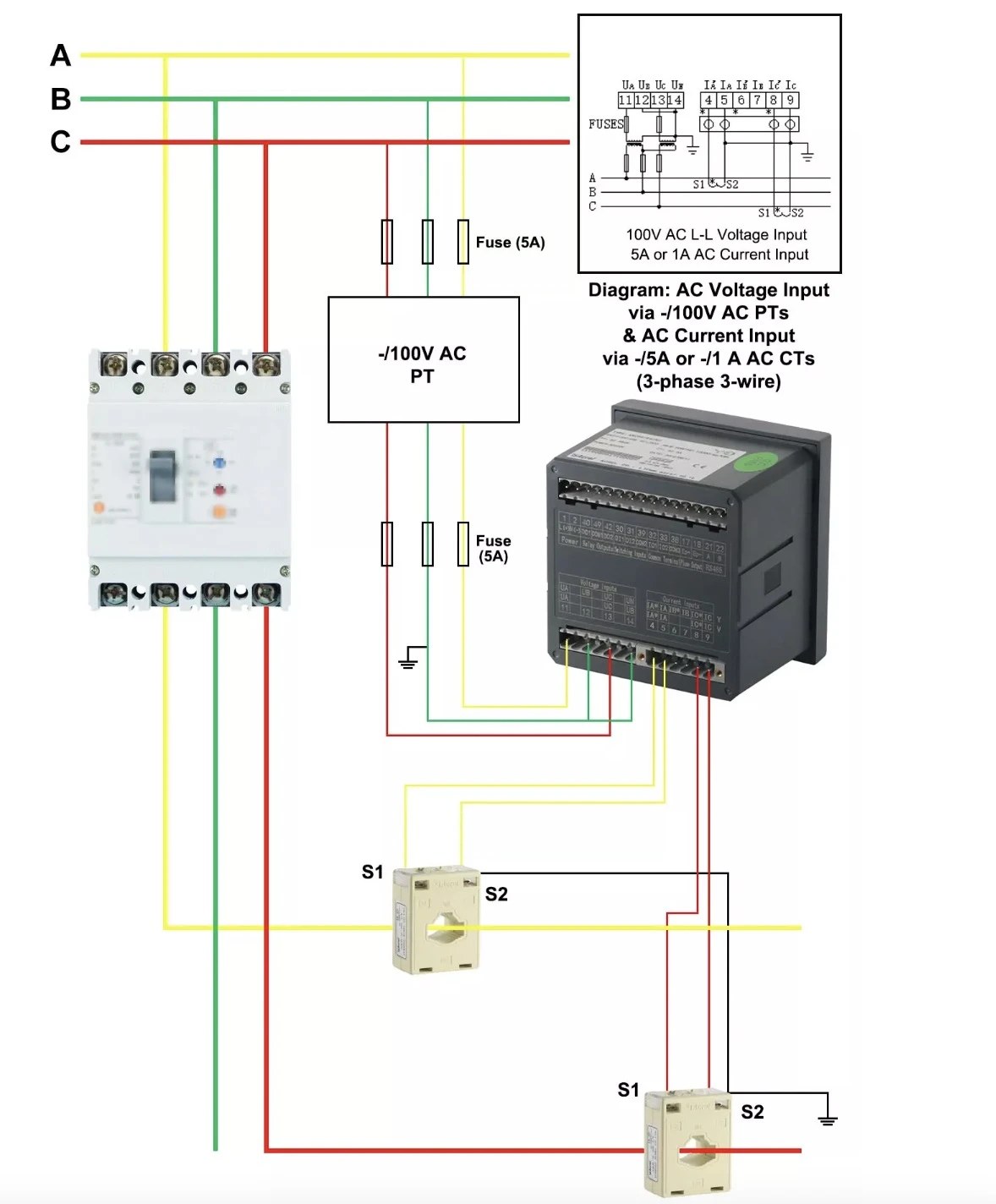

Fig2 Tliet Fażi Erba Wajer 3PT, 3CT

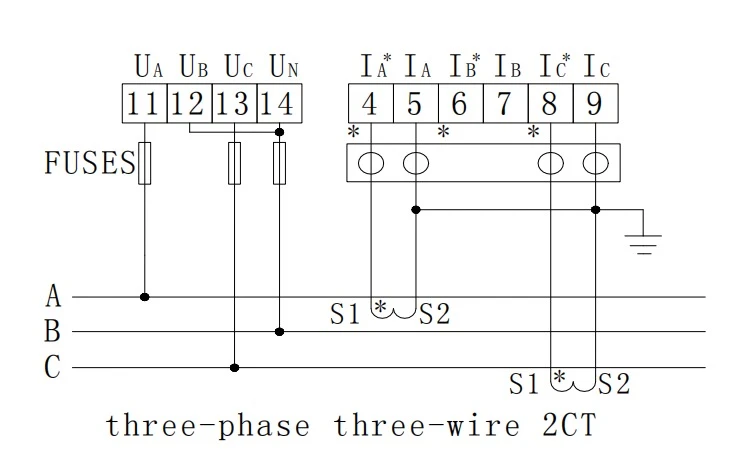

Fig3 Tliet Fażi Tliet Wajer 2CT

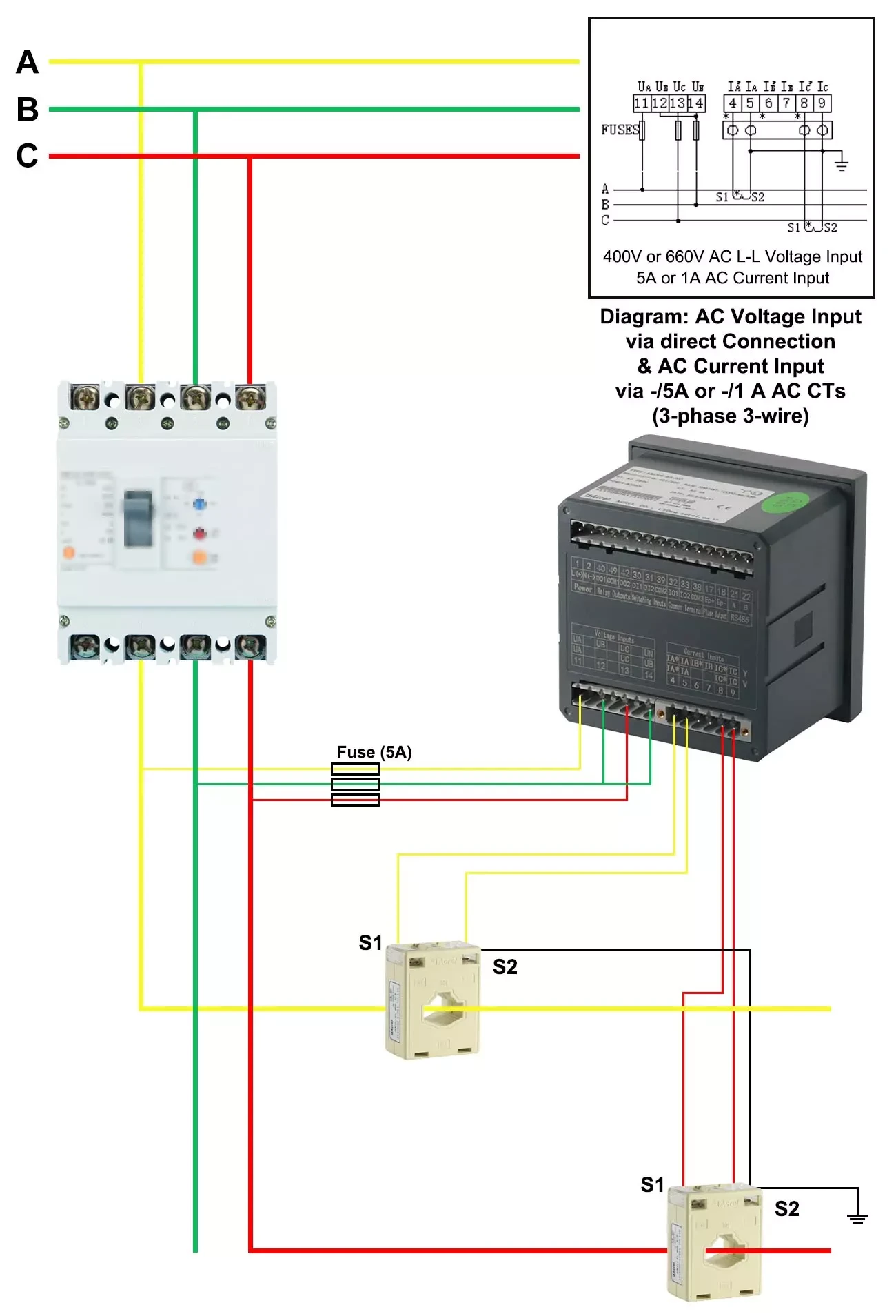

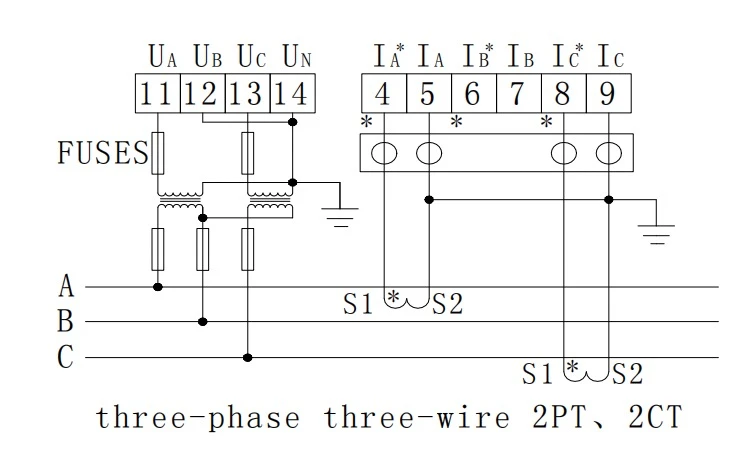

Fig3 Tliet Fażi Tliet Wajer 2CT 2PT
