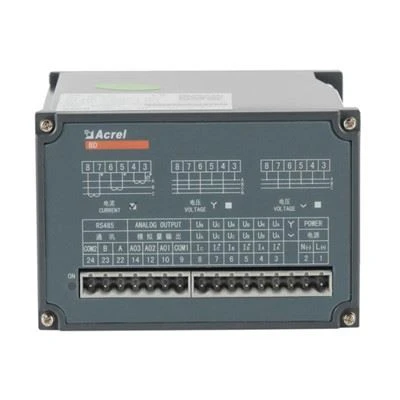

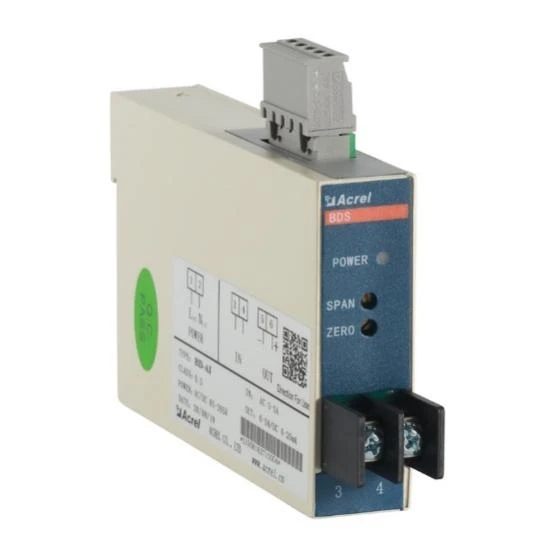

It-trażmettituri elettriċi tas-serje BD huwa apparat li jista'jiżola u jittrażmetti parametri elettriċi, bħall-kurrent, il-vultaġġ, il-frekwenza, l-enerġija, il-fattur tal-enerġija, f'sinjal analogu DC lineari jew sinjal diġitali. Huwa jissodisfa r-rekwiżiti tal-istandard Nazzjonali GB / T13850-1998, IEC-688.

Funzjoni

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fażi & Wajers		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Input	Vultaġġ	Vultaġġ	Sa 480V AC
		Dirett L-N	Sa 276V AC
		B'PT estern	√	√	√	√	√	√
	Kurrenti	Dirett	Sa 5A AC
	Kurrenti	B'CT estern	√	√	√	√	√	√
Produzzjoni		Valur Normali	DC:4-20mA、0-20mA, 0-5V, 0-10V, l-bqija
		Reżistenza għat-Tagħbija	Output kurrenti≤600Ω Output tal-vultaġġ≥ 1000Ω
		Kontenut Ripple	<0.5% peak="">
Kejl		Vultaġġ	□	—	—	□
		Kurrenti	□	—	—	□	□	□
		Qawwa Attiva/Reattiva	—	—	—	—	□	□
		Qawwa Apparenti	—	—	—	—	□	□
		Fattur tal-Enerġija	—	—	√	—	□	□
		Frekwenza		√			□	□
Kejl tal-Enerġija		±KWh	—	—	—	—	—	√
Klassi ta' Preċiżjoni		0.5%
Komunikazzjoni		Interface: RS485 Protokoll:Modbus-RTU	□	□	—	□	□	□
Produzzjoni Analoga		DC 0-5V,0-10V,0-20mA,4-20mA
Output tal-polz
Dimensjonijiet (mm)		Akkomodazzjoni (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Qawwa Awżiljarja			85-265V AC/DC,DC24V,DC48V
Temperatura		Operazzjoni	-10 sa 55°C
Temperatura		Ħażna	-25 sa 70°C
Umdità			Sa 95%, l-ebda kondensazzjoni
Installazzjoni			(Ferrovija) DIN35 waħħal fuq kubu bil-viti
Standards			GB/T 13850
