Ħarsa ġenerali

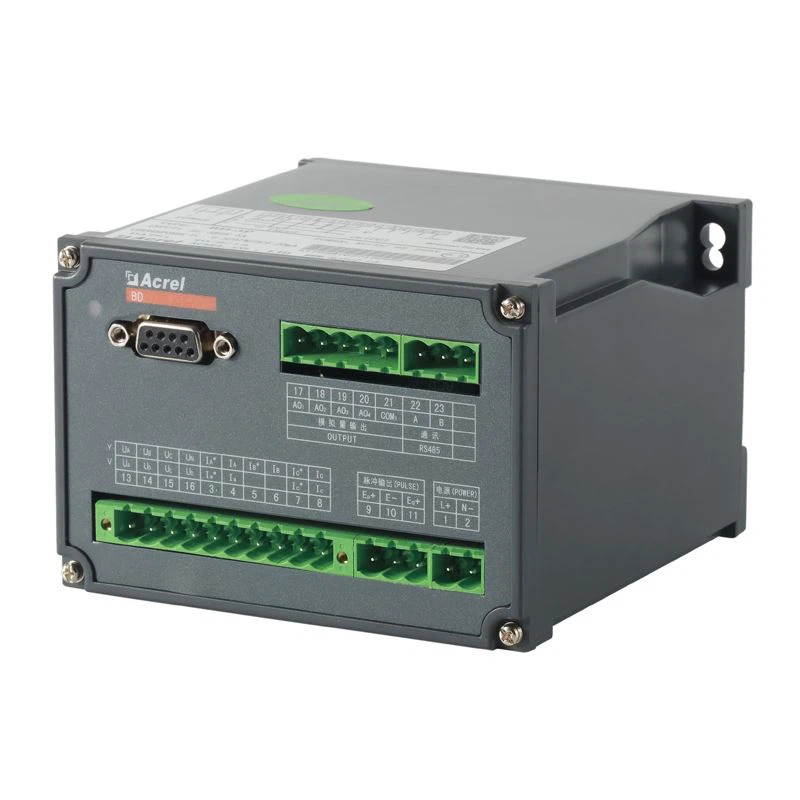

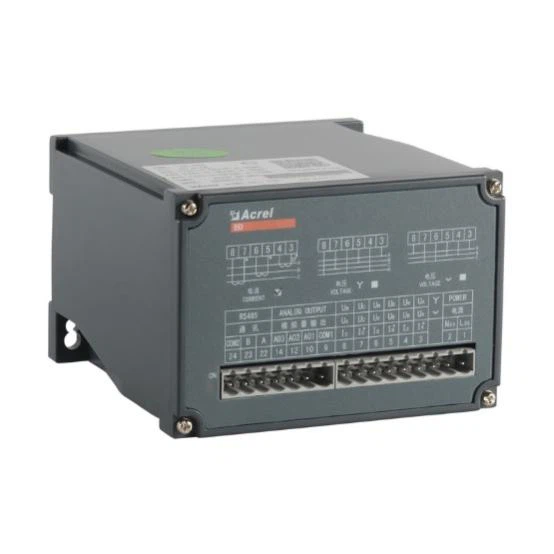

Trażmettituri elettriċi tas-Serje Acrel BD huwa apparat li jista 'jiżola u jittrażmetti parametri elettriċi, Dan it-Transducer tal-Frekwenza tal-Qawwa tas-serje BD-3P jista' jkejjel il-qawwa attiva, il-qawwa reattiva; 1.2 darbiet ta' tagħbija żejda tal-valur nominali; DC 0-5V / 0-10V / 0-20mA / 4-20mA kollha jistgħu jintgħażlu bħala output analogu.

Funzjoni

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fażi & Wajers	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Input	Vultaġġ	Dirett L-L	Sa 480V AC
		Dirett L-N	Sa 276V AC
		B'PT estern	○	○	○	○	○
	Kurrenti	Dirett	Sa 5A AC
	Kurrenti	B'CT estern	○	○	○	○	○
Produzzjoni	Valur Normali	DC:4-20mA、0-20mA, 0-5V, 0-10V, l-bqija
	Reżistenza għat-Tagħbija	Output kurrenti≤600Ω Output tal-vultaġġ≥ 1000Ω
	Kontenut Ripple	<0.5% peak="">
Kejl	Vultaġġ	□	—	—	□
	Kurrenti		—	—	□	□	□
	Qawwa Attiva/Reattiva	—	—	—	—	□	□
	Qawwa Apparenti	—	—		—	□	□
	Fattur tal-Enerġija	—	—	R	—	□
	Frekwenza					□	□
Kejl tal-Enerġija	±KWh	—	—	—	—	—	○
Klassi ta' Preċiżjoni	0.5%
Komunikazzjoni	Interface: RS485 Protokoll: Modbus-RTU			—
Produzzjoni Analoga	DC 0-5V,0-10V,0-20mA,4-20mA
Output tal-polz
Dimensjonijiet (mm)	Akkomodazzjoni (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Qawwa Awżiljarja		85-265V AC/DC,DC24V,DC48V
Temperatura	Operazzjoni	-10 sa 55°C
Temperatura	Ħażna	-25 sa 70°C
Umdità		Sa 95%, l-ebda kondensazzjoni
Installazzjoni		(Ferrovija) DIN35 waħħal fuq kubu bil-viti
Standards		GB/T 13850
