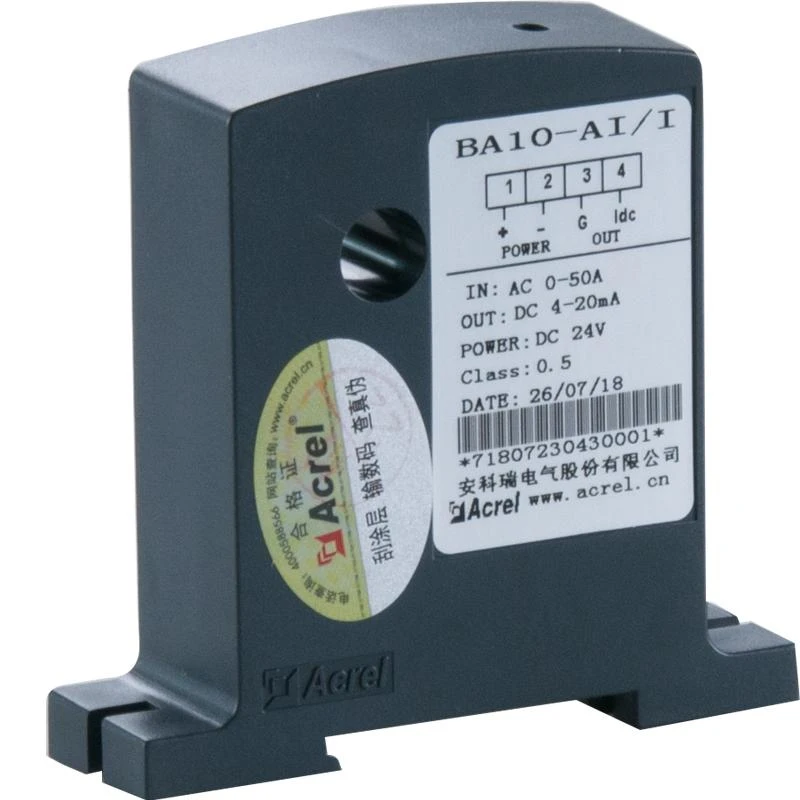

Transducer Kurrenti 4-20MA

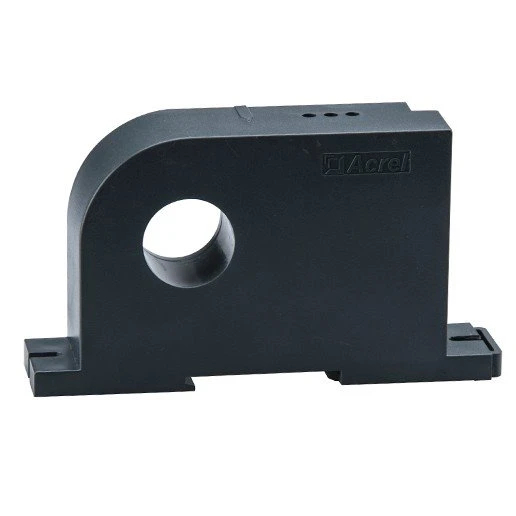

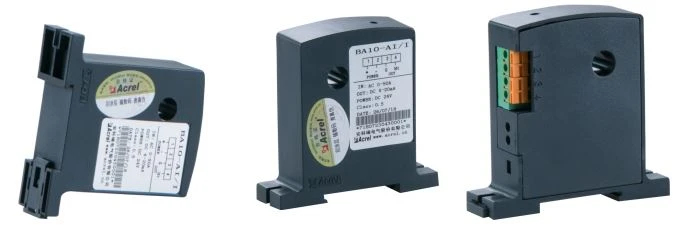

BA Analog Current Sensor/transducer tal-kurrent japplikaw il-prinċipju ta' induzzjoni elettromanjetika biex ikejlu l-kurrent AC fil-grilja tal-enerġija f'ħin reali, u jużaw teknoloġija ta' kumpens kostanti ta' kurrent u lineari biex jiżolawh u jittrasformawh fi output standard tas-sinjal DC. Ħafna użu fl-awtomazzjoni industrijali għal PLC.

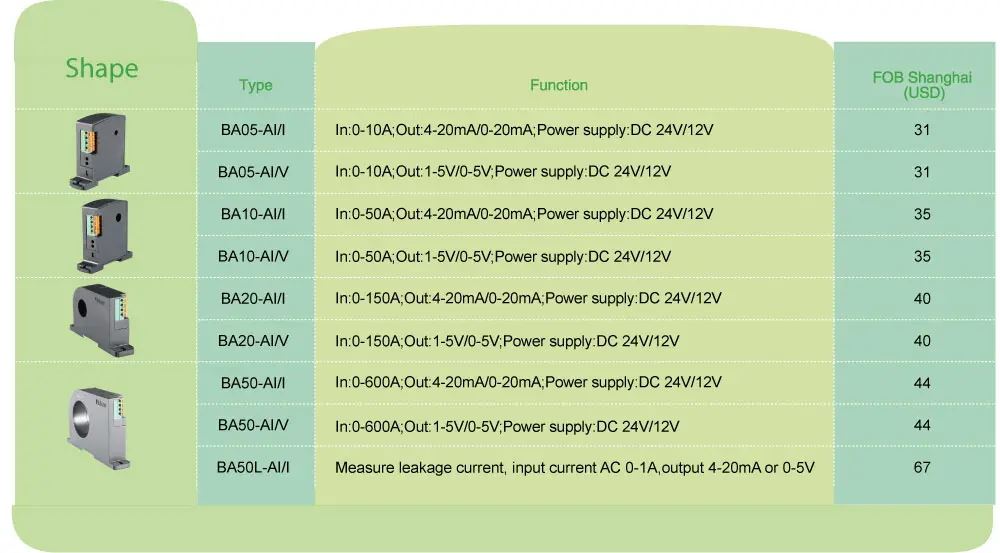

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Qawwa awżiljarja	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Konsum		≤1W	≤1W	≤1W	≤1W	≤1W
Daqs tat-toqba		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Input	Kurrenti	AC 0 ~ (0.5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0.1 ~ 1)A (limitazzjoni tal-kurrenti tat-tnixxija)
Produzzjoni	Valur nominali	DC4-20mA, jew 0-20mA, 0-5V,0-10V eċċ
	Reżistenza għat-tagħbija	Output kurrenti≤500Ω, Output tal-vultaġġ≥1kΩ
Klassi ta' Preċiżjoni		0.5%
Ħin tar-rispons		≤350ms
Temperatura		Operazzjoni: -10 sa +55 °C Ħażna: -25 sa +70 °C
Koeffiċjent tat-temperatura		≤200ppm / °C
Installazzjoni		(Ferrovija) DIN35, waħħal fuq kubu bil-viti
Standards		GB/T 13850

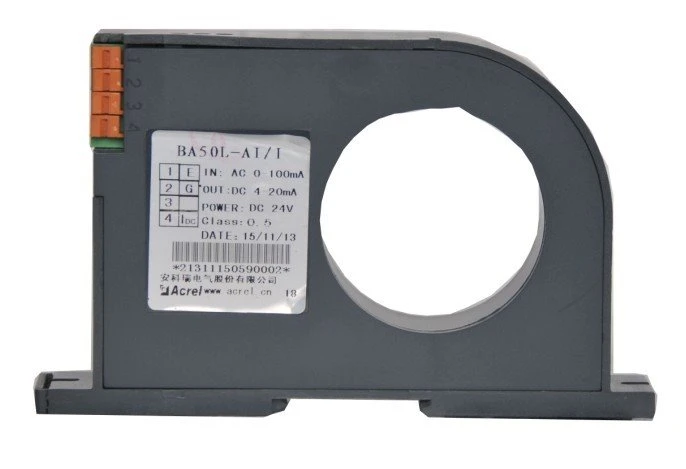

	BA50-AI/I ● Input: Kurrent ta 'tnixxija 0-1A ● Output: DC 4-20mA ● Kejl tal-Kurrent tat-Tnixxija ● Tagħbija żejda: 1.2 darbiet tal-Valur Nominali
BA20-AI/V ● Applikazzjoni: Awtomazzjoni industrijali ● Input: Kejl tal-kurrent AC sa 200A ● Tagħbija żejda: 1.2 darbiet tal-valur nominali ● Output: DC 0-5V

● Preċiżjoni ogħla ● Livell Ogħla ta 'Iżolament ● Livell ogħla ta' Sigurtà ● Konsum Aktar Baxx

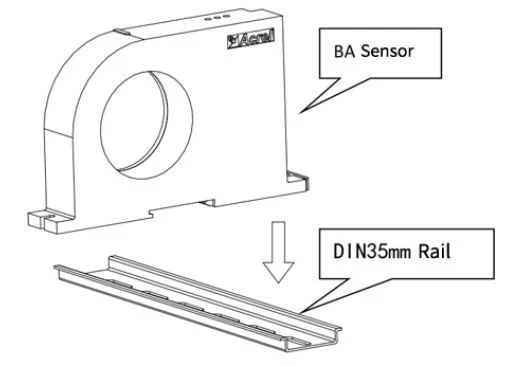

Agħżel post xieraq biex tinstalla l-ferrovija standard DIN35mm, u installa s-senser BA fuq il-ferrovija;

Fuq il-pannell tal-qiegħ tal-kabinett, agħżel post xieraq biex tiftaħ żewġ toqob bil-kamin li jikkorrispondu għall-pożizzjoni tat-toqba mwaħħla tas-senser installat; Wara li tpoġġi s-senser, installa l-kamin tal-pożizzjonament

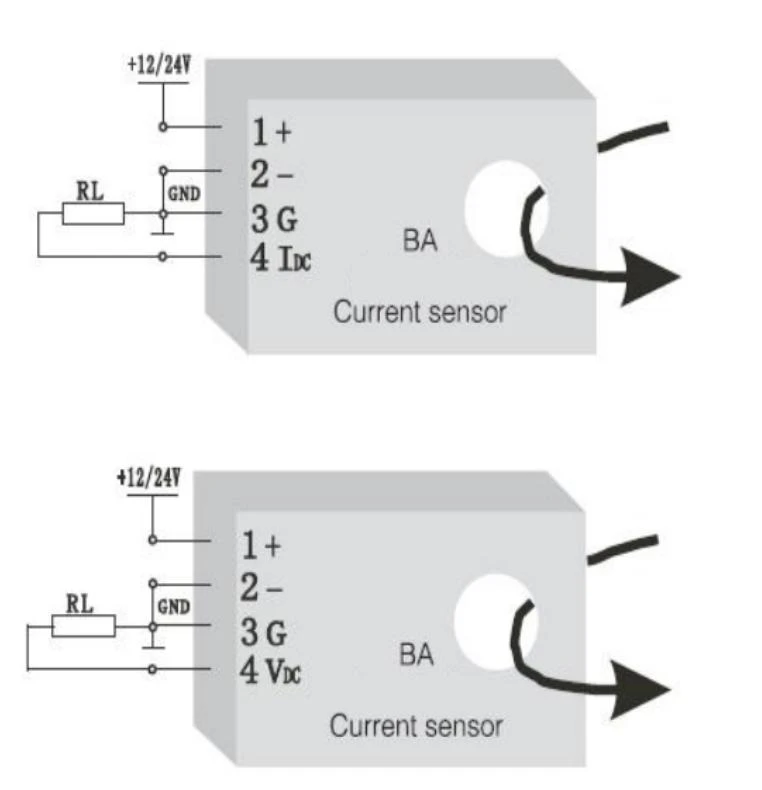

1 —— + Provvista tal-enerġija pożittiva (mhux maqluba)

2 —— - Power EARTH

3 —— G (Riżultat attwali negattiv, li jista' jinqasam mal-provvista tal-enerġija)

4 —— IDC (Pożittiv għall-output kurrenti), VDC (Vultaġġ pożittiv għall-output)
