Ħarsa ġenerali

BA50L huwa transformer tal-kurrent residwu tal-konvertitur li prinċipalment jiskopri l-kurrent tat-tnixxija tas-sistema elettrika. Jista 'jifhem l-istatus ta' ċirkwiti u tagħmir elettriċi fi kwalunkwe ħin biex jipprevjeni nirien u inċidenti oħra kkawżati minn tnixxija.

Funzjoni

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Qawwa awżiljarja	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Konsum		≤1W	≤1W	≤1W	≤1W	≤1W
Daqs tat-toqba		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Input	Kurrenti	AC 0 ~ (0.5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0.1 ~ 1)A (limitazzjoni tal-kurrenti tat-tnixxija)
Produzzjoni	Valur nominali	DC4-20mA, jew 0-20mA, 0-5V,0-10V eċċ
	Reżistenza għat-tagħbija	Output kurrenti≤500Ω, Output tal-vultaġġ≥1kΩ
Klassi ta' Preċiżjoni		0.5%
Ħin tar-rispons		≤350ms
Temperatura		Operazzjoni: -10 sa +55 °C Ħażna: -25 sa +70 °C
Koeffiċjent tat-temperatura		≤200ppm / °C
Installazzjoni		(Ferrovija) DIN35, waħħal fuq kubu bil-viti
Standards		GB/T 13850

BA10-AI/I

● Applikazzjoni: Awtomazzjoni industrijali

● Input: Kejl tal-kurrent AC sa 50A

● Tagħbija żejda: 1.2 darbiet tal-valur nominali

● Output: DC 4-20mA

BA20-AI/V

● Applikazzjoni: Awtomazzjoni industrijali

● Input: Kejl tal-kurrent AC sa 200A

● Tagħbija żejda: 1.2 darbiet tal-valur nominali

● Output: DC 0-5V

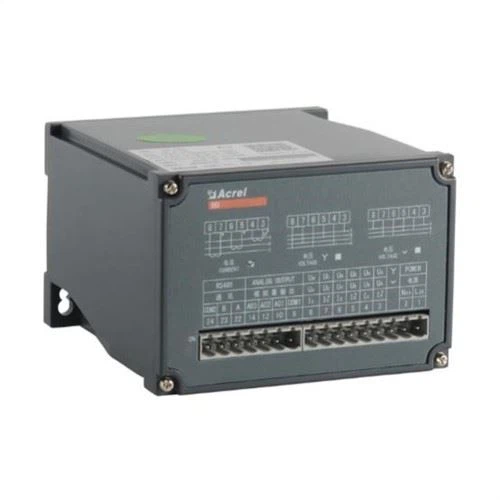

Dehra

JQ77G~7H6BSBOF]A~G}W%8Y

Il-prodotti tas-serje BA japplikaw il-prinċipju tal-induzzjoni elettromanjetika biex ikejlu l-kurrent AC fil-grilja tal-enerġija f'ħin reali u jużaw teknoloġija kostanti ta' kumpens attwali u lineari biex jiżolawha u jittrasformawha f'output standard tas-sinjal DC.

Dimensjoni

Installazzjoni

Agħżel post xieraq biex tinstalla l-ferrovija standard DIN35mm, u installa s-senser BA fuq il-ferrovija;

Fuq il-pannell tal-qiegħ tal-kabinett, agħżel post xieraq biex tiftaħ żewġ toqob bil-kamin li jikkorrispondu għall-pożizzjoni tat-toqba mwaħħla tas-senser installat; Wara li tpoġġi s-senser, installa l-kamin tal-pożizzjonament
