Ħarsa ġenerali

Is-sensur tal-kurrent intelliġenti tas-serje BA juża l-prinċipju tal-induzzjoni elettromanjetika biex ikejjel il-kurrent AC fil-grilja tal-enerġija f'ħin reali u juża teknoloġija kostanti ta' kumpens attwali u lineari biex jiżolah u jittrasformah fi output standard tas-sinjal DC, jew permezz tal-interfaċċa RS485 (protokoll Modbus-RTU) biex jittrażmetti d-dejta tal-kejl. Il-provvista tal-enerġija tal-vultaġġ tas-sigurtà DC24V jew 12V tista 'tintuża ħafna fil-qasam tal-awtomazzjoni industrijali. BA50L (II.)-AI huwa transformer tal-kurrent residwu AC, li prinċipalment jiskopri l-kurrent tat-tnixxija tas-sistema elettrika, jista 'jaqbad l-istatus ta' ċirkwiti u tagħmir elettriċi fi kwalunkwe ħin, u jipprevjeni nirien u inċidenti oħra kkawżati minn tnixxija.

Parametru

Parametru tekniku			Indiċi
Klassi ta' preċiżjoni			Klassi 0.5
Input	Valur nominali	BA20(II.)-AI	AC 0.5A attwali, 50A, 200A, eċċ. AC 0 ~ (0.5 ~ 200) A
		BA50(II.)-AI	AC 60A attwali, 300A, 600A, eċċ. AC 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	AC 0.1A attwali, 1A, eċċ. AC 0 ~ (0.1 ~ 1)A
	Tagħbija żejda	Kontinwu 1.2 darbiet, kurrent istantanju 10 darbiet / 1S
	Enerġija assorbita	≤1VA
	Rispons tal-frekwenza	25Hz ~ 800Hz, speċjalment adattat għall-frekwenza industrijali
Produzzjoni	Valur nominali	DC4 ~ 20mA, jew 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) eċċ.
	Reżistenza għat-Tagħbija	Meta l-provvista tal-enerġija DC12V, il-produzzjoni attwali Klassi 0.5is ≤ 250Ω Meta l-provvista tal-enerġija DC24V, il-produzzjoni tal-kurrent hija ≤500Ω, Meta l-output tal-vultaġġ ikun ≥1KΩ
	Komunikazzjoni	RS485 interface/Modbus-RTU[2]
Ħin tar-rispons		≤400ms
Provvista tal-enerġija	Vultaġġ	12V jew 24V
	Konsum tal-enerġija	≤1W
Reżistenza għall-iżolament		> 100MΩ
Saħħa kompressiva		Bejn input/output u provvista tal-enerġija 2.0KV/1min,50Hz
Koeffiċjent tat-Temperatura		-10 °C ~ + 55 °C, ≤400ppm / °C
Ambjent	Temperatura	Xogħol: -10 °C ~ + 55 °C Ħażna: -25 °C ~ + 70 °C
	Umdità	≤93% RH, l-ebda kondensazzjoni, l-ebda post tal-gass korrużiv
	Altitudni	≤2000m
Metodu ta' installazzjoni		Ferrovija TS35, jew uża viti biex tiffissa l-kabinett

Nota: (1) 0 ~ 10V output huwa adattat biss għall-provvista tal-enerġija DC24V;

(2)Il-funzjoni ta' komunikazzjoni hija fakultattiva.

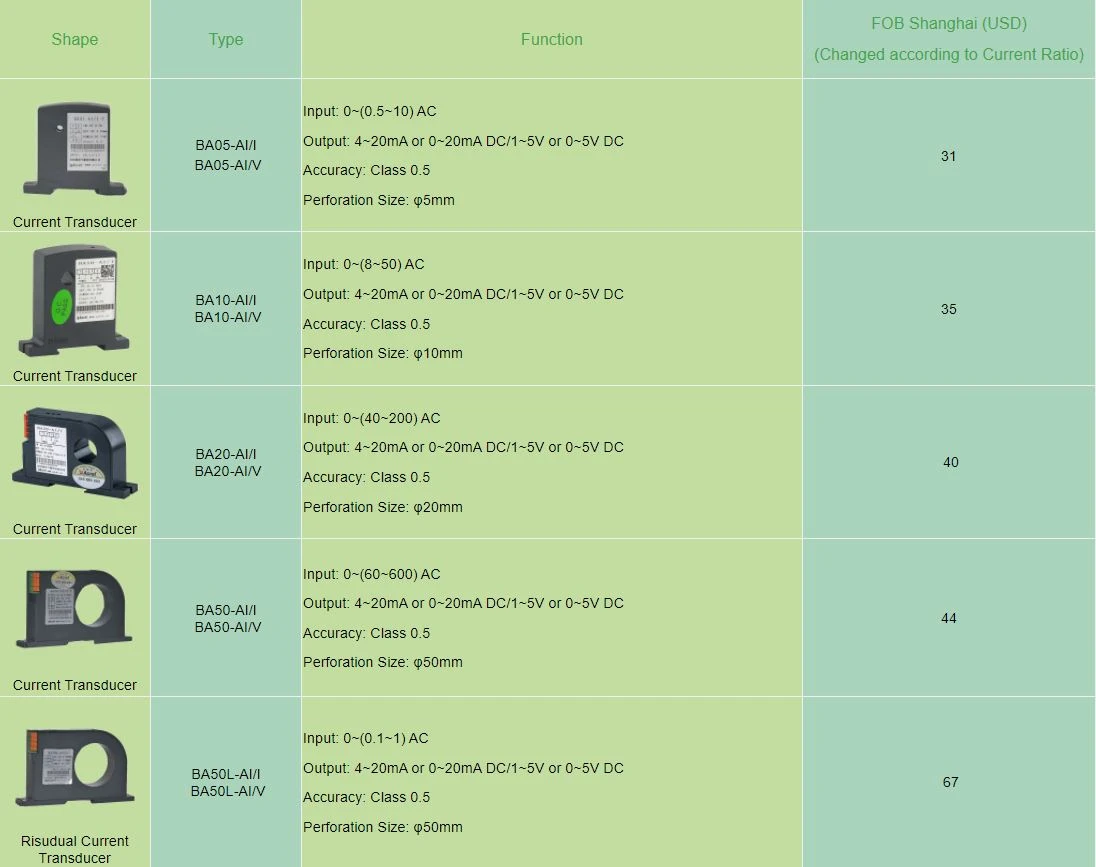

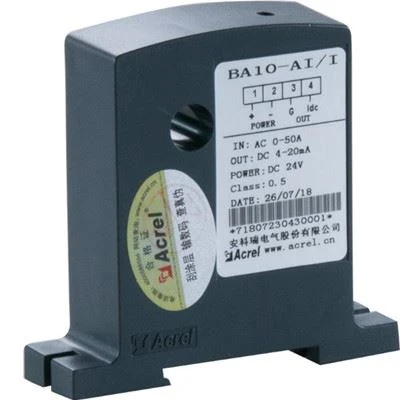

BA10-AI/I

● Applikazzjoni: Awtomazzjoni industrijali

● Input: Kejl tal-kurrent AC sa 50A

● Tagħbija żejda: 1.2 darbiet tal-valur nominali

● Output: DC 4-20mA

BA20-AI/V

● Applikazzjoni: Awtomazzjoni industrijali

● Input: Kejl tal-kurrent AC sa 200A

● Tagħbija żejda: 1.2 darbiet tal-valur nominali

● Output: DC 0-5V

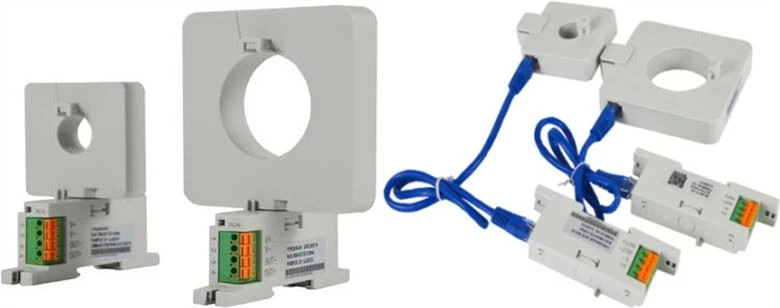

Dehra

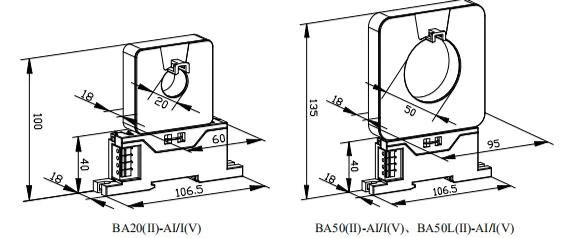

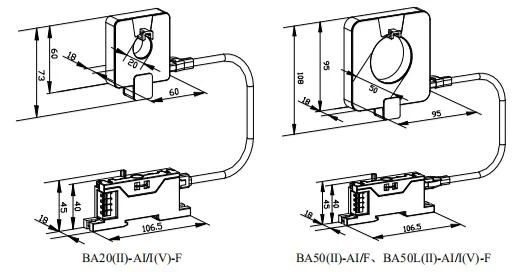

Dimensjoni

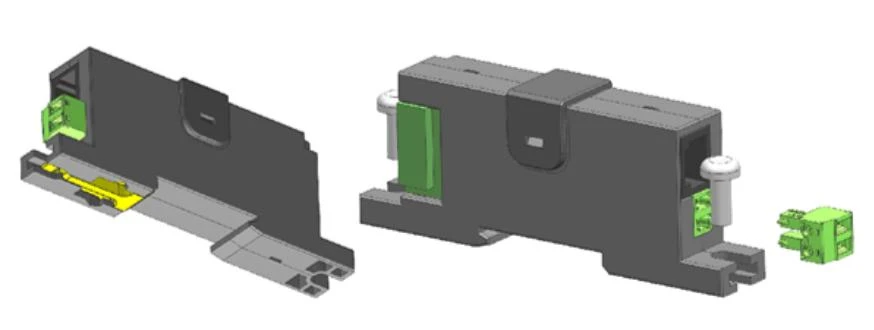

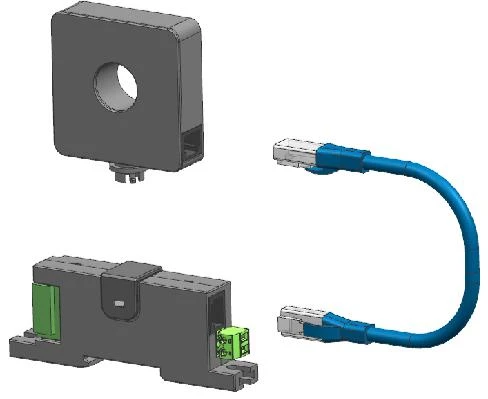

Installazzjoni Integrata

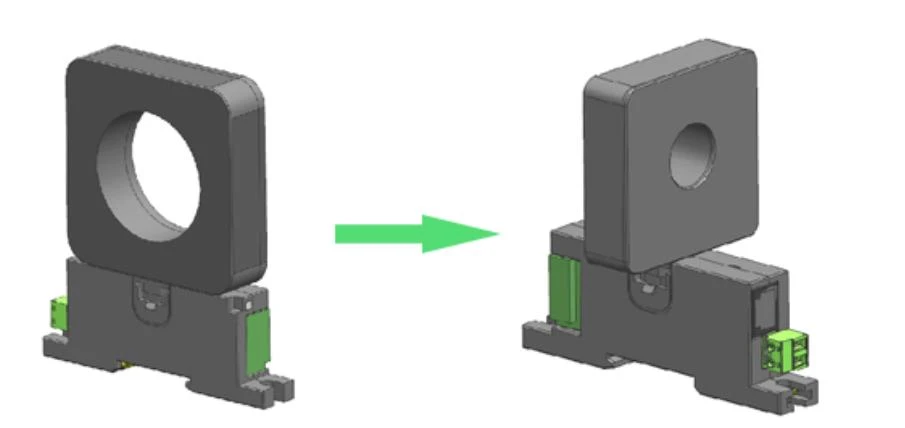

Installazzjoni integrata, struttura li ddur tista 'tintuża fil-parti mtaqqba.

Hemm Φ20, Φ50 ta 'daqsijiet ta' toqob għall-għażla tiegħek.

Il-korp ewlieni jista 'jiġi mqabbad mal-iskrin tad-displej sabiex juri l-parametri tal-kurrent u ssettja meta installazzjoni integrata (uża skrin tad-displej eżistenti kemm jista' jkun)
