Deskrizzjoni tal-Produzzjoni

Is-sensuri tal-kurrent tas-sala jintużaw prinċipalment biex jiżolaw u jikkonvertu sinjali AC, DC, polz u kumplessi oħra. Wara li l-kontroll tas-sinjal tas-sinjali kurrenti jiġu kkonvertiti skont it-Teorija tal-Effett Hall, jistgħu jiġu akkwistati direttament minn AD, DSP, PLC, strumenti sekondarji u apparat ieħor.

Is-sensuri tal-kurrent tas-sala huma applikabbli b'mod wiesa 'għall-akkwist u r-rispons fil-monitoraġġ kurrenti, applikazzjoni tal-batterija, inverter, ġestjoni tal-enerġija solari, kabinett tal-kurrent dirett, drajv bil-mutur DC, electroplating, iwweldjar, konvertitur tal-frekwenza, sistemi ta' kontroll servo UPS. Huma għandhom rispons rapidu, firxa wiesgħa ta 'kejl, preċiżjoni għolja, kapaċità qawwija ta' tagħbija żejda, linearità tajba u prestazzjoni eċċellenti kontra l-interferenza.

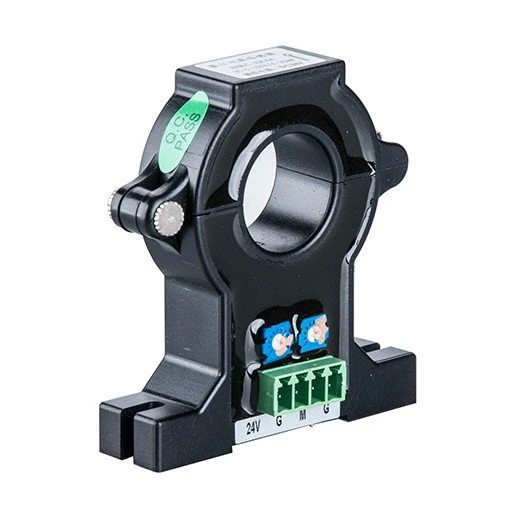

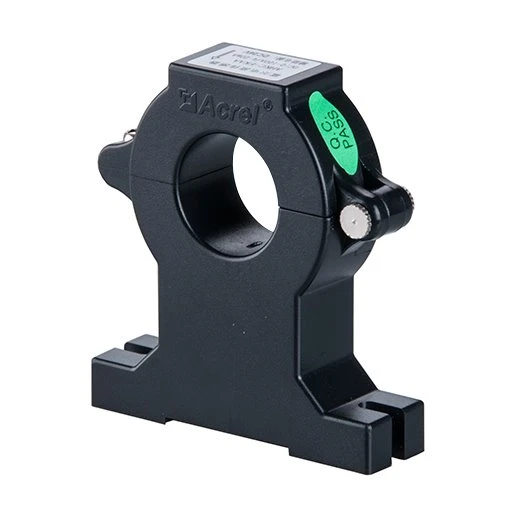

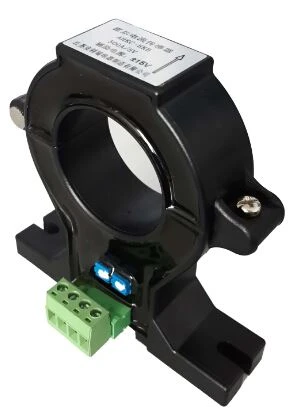

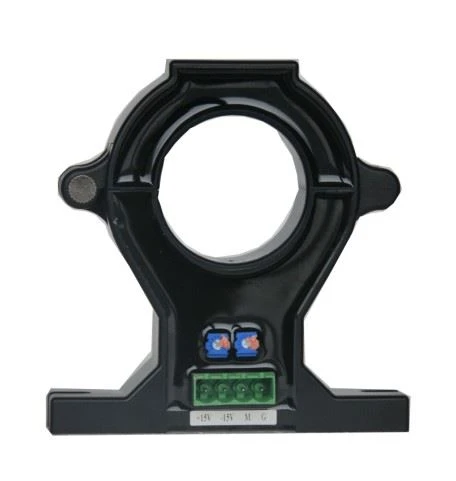

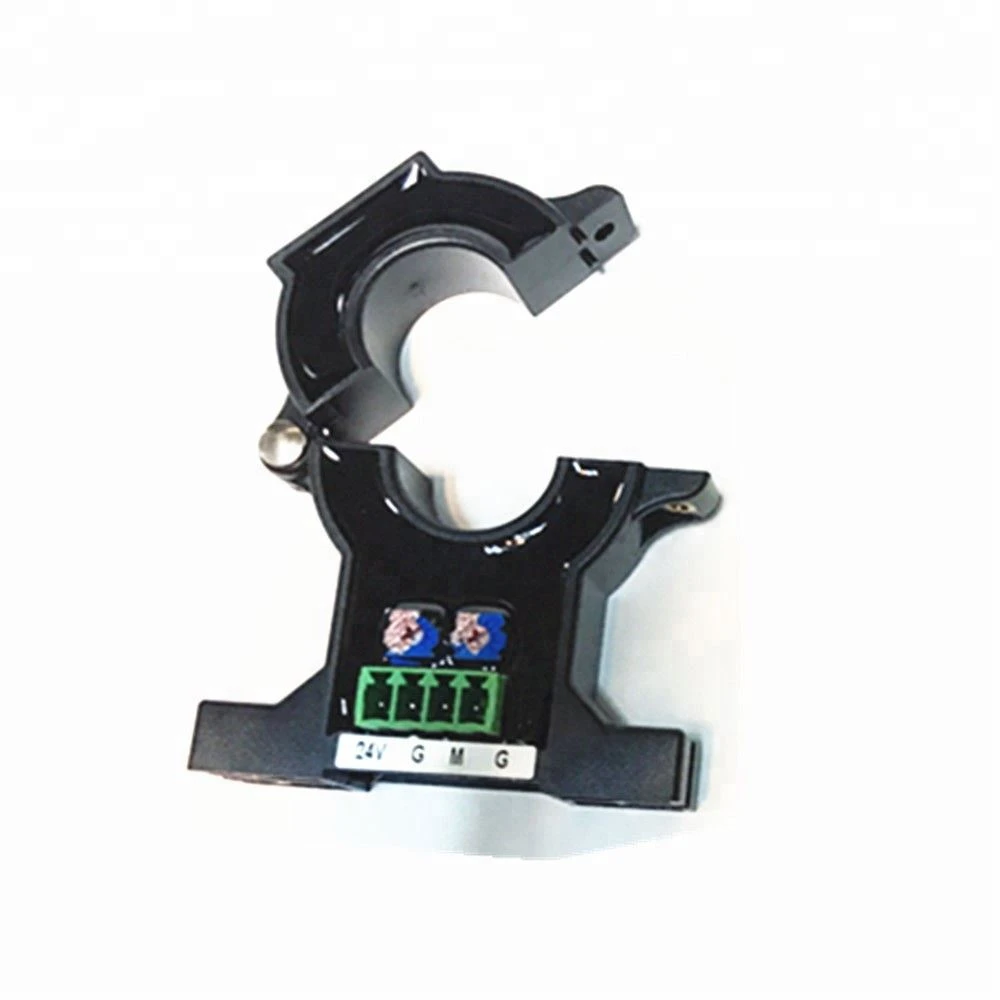

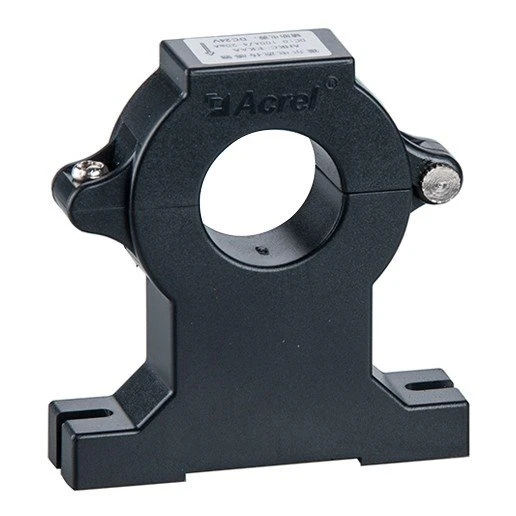

Dehra

Parametri

Parametri tekniċi			Data
			Split/magħluq open-loop	Sala (RMS vera)
Output	Valur nominali		Vultaġġ: ± 5V / ± 4V	Kurrent: 4-20mA
	Vultaġġ offset żero (kurrent)		Vultaġġ: ± 20mV	Kurrent: ± 0.05mA
	Vultaġġ offset (kurrent) drift		Vultaġġ: ≤±1.0mV/℃	Kurrent: ± 0.04mA/ ℃
	Linearità		≤0.2%FS
Vultaġġ tal-enerġija			DC±15V	DC 24V
Bandwidth			0-20kHz
Ħin ta' rispons			≤5us	≤1ms
Saħħa dielettrika			2500VAC permessibbli bejn input/output u provvista tal-enerġija fil-frekwenza tal-enerġija
Klassi ta' preċiżjoni			1.0
Kundizzjonijiet ambjentali		Temperatura	Temperatura operattiva:-25℃-+70℃; temperatura tal-ħażna: -40℃-+85℃
		Umdità	≤95% RH, l-ebda nida, l-ebda gass aggressiv
		Altitudni	≤3500m

Dimensjoni

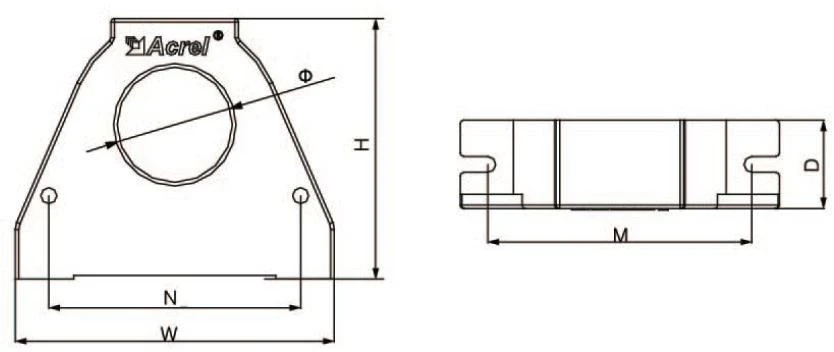

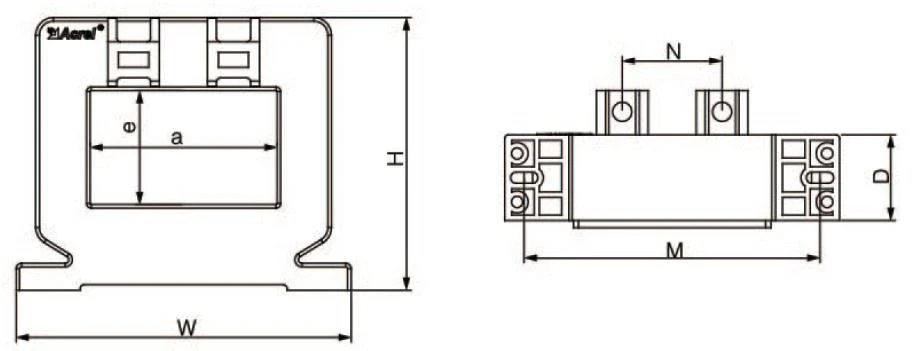

Fig.1	Fig.2

Speċifikazzjoni tad-Daqs	Daqs tal-kontorn			Permezz tad-daqs			Daqs tal-immuntar		Figura
Speċifikazzjoni tad-Daqs	W	H	D	a	e	Φ	M	N	Figura
AHKC-EKA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKB	100	102	24	/	/	40	80	/	Fig.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Fig.1
AHKC- EKBDA	100	102	24	/	/	40	80	/	Fig.1
AHKC-K	127	63	25	64	16	/	/	30	Fig.2
AHKC-KAA	127	63	25	64	16	/	/	30	Fig.2
AHKC-KDA	127	63	25	64	16	/	/	30	Fig.2
AHKC-H	149	79	25	82	32	/	/	46	Fig.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Fig.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Fig.2

Proporzjon kurrenti

Speċifikazzjoni	Kurrent nominali	Provvista ta' enerġija	Output nominali	Apertura tal-kejl (mm)	Grad ta 'preċiżjoni
AHKC-EKA	0～(20-500)A	±15V	5V	φ 20	1
AHKC-EKAA	DC 0～(50-500)A	12V/24V	4~20mA	φ 20	1
AHKC- EKDA	AC 0～(50-500)A	12V/24V	4~20mA	φ 20	1
AHKC-EKB	0～(200-1000)A	±15V	5V	φ 40	1
AHKC- EKBA	DC 0～(200- 1000)A	12V/24V	4~20mA	φ 40	1

AHKC- EKBDA	AC 0～(200～ 1000)A	12V/24V	4~20mA	φ 40	1
AHKC-K	0～(400-2000)A	±15V	5V	64×16	1
AHKC- KAA	DC 0～(400- 2000)A	12V/24V	4~20mA	64×16	1
AHKC- KDA	AC 0～(400- 2000)A	12V/24V	4~20mA	64×16	1
AHKC-H	0～(500-3000)A	±15V	5V	82×32	1
AHKC-KA	0～(500-5000)A	±15V	5V	104×36	1
AHKC-HB	0～(2000-20000)A	±15V	5V	132×52	1

Nota: Il-kurrent nominali mhux tikkettat jindika li l-kurrent ta 'input AC u DC jista' jitkejjel, jekk jogħġbok speċifika meta tordna.

Sensor tal-kurrent tas-sala magħluqa

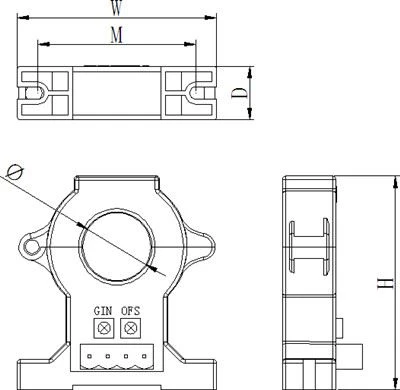

Fig.1

Fig.2

Speċifikazzjoni tad-Daqs	Daqs tal-kontorn (mm)			Permezz tad-daqs (mm)			Immuntar daqs (mm)		Figura
Speċifikazzjoni tad-Daqs	W	H	D	a	e	Φ	M	N	Figura
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Proporzjon kurrenti

Speċifikazzjoni	Kurrent nominali	Provvista ta' enerġija	Output nominali	Apertura tal-kejl (mm)	Eżattezza
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0～(400-2000)A	±15V	5V	52*32	1
