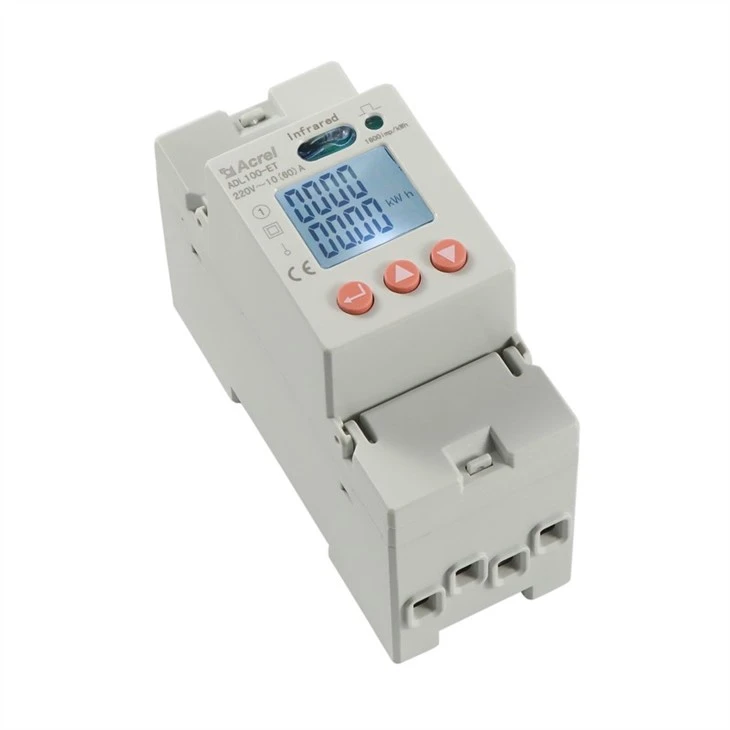

Deskrizzjoni

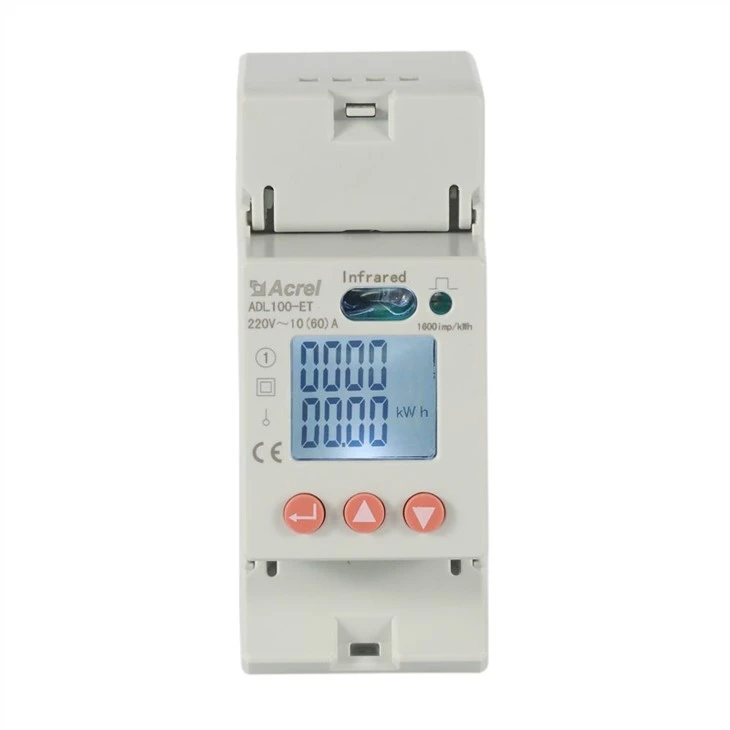

Miter elettriku ta 'fażi waħda ADL100 huwa ddisinjat għal kejl ta' enerġija attiva b'fażi waħda fuq sistemi ta 'vultaġġ baxx, fl-istess ħin jista' jkejjel il-parametri elettriċi bħal vultaġġ, kurrent, qawwa, eċċ. Hemm ukoll RS485 jistgħu jintgħażlu. Dan il-meter tal-qawwa għandu l-vantaġġi ta 'volum iżgħar, preċiżjoni għolja, EMC tajjeb, installazzjoni faċli, eċċ, Il-miters kollha jissodisfaw ir-rekwiżiti tekniċi relatati ta' miters tal-enerġija elettroniċi fl-istandards IEC62053-21,IEC62053-22.

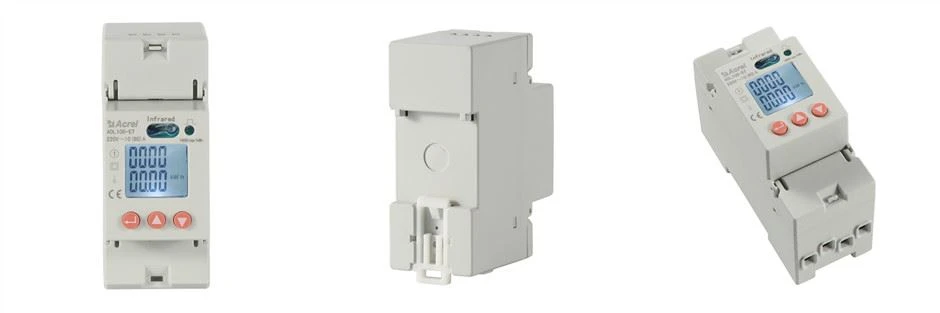

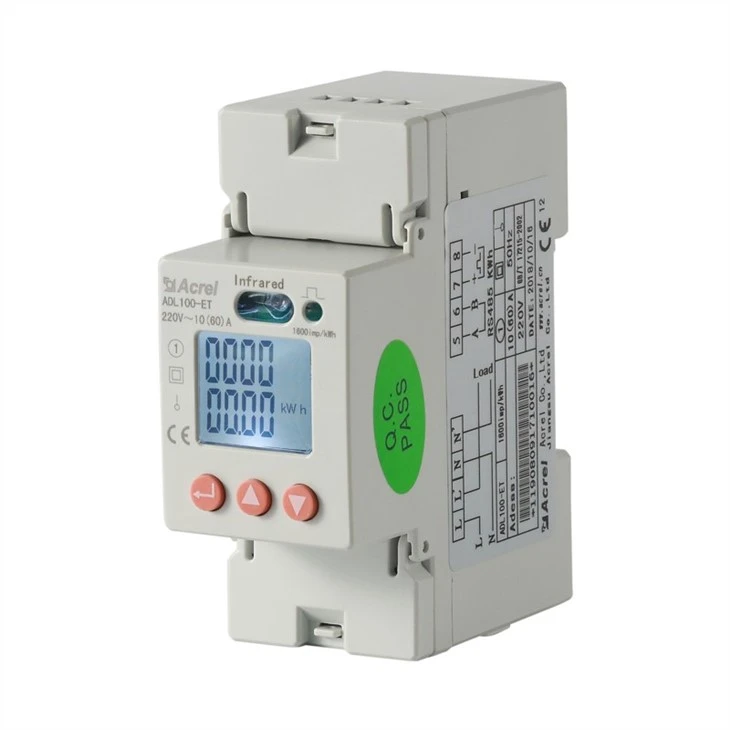

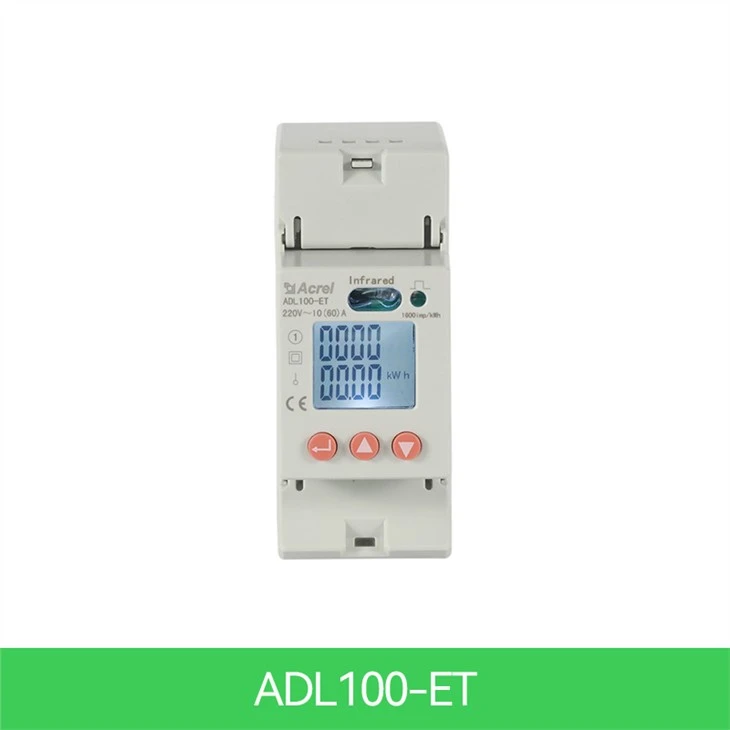

Dehra

1.1

Parametru

Vultaġġ tad-dħul	Vultaġġ ta' referenza	AC 220V
	Frekwenza ta' referenza	50Hz
	Konsum tal-enerġija	<10VA
Kurrent tad-dħul	Kurrent bażiku	10A
	Kurrent massimu	60A
	Kurrent tal-bidu	4‰Ib
	Konsum	<4VA (Maximum current)
Prestazzjoni tal-kejl	Eżattezza tal-kejl	1klassi
Prestazzjoni tal-kejl	Firxa ta 'kejl	000000.00~99999999kWh
Eżattezza tal-arloġġ		Żball Inqas minn jew ugwali għal 0.5s/d
Polz attiv	Wisa 'tal-polz	80±20ms
Polz attiv	Kostanti tal-polz	1600imp/kWh, LED
Komunikazzjoni	Interface	RS485(A+,B-)
	Mod ta 'konnessjoni	Kondutturi protetti ta' par mibrum
	Protokoll	MODBUS-RTU

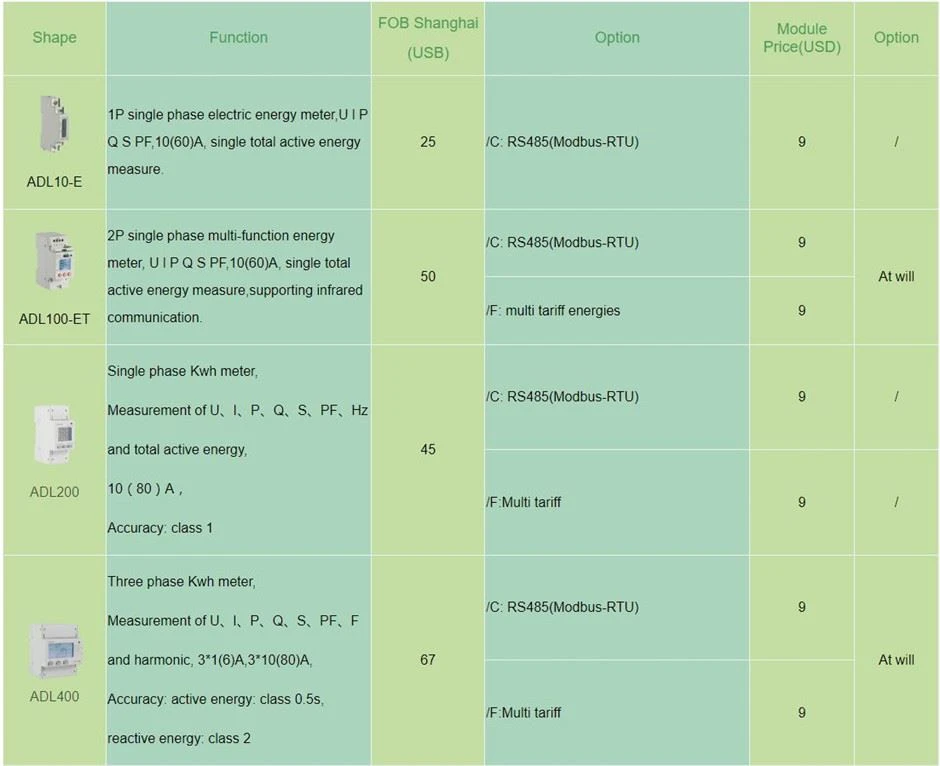

Funzjoni

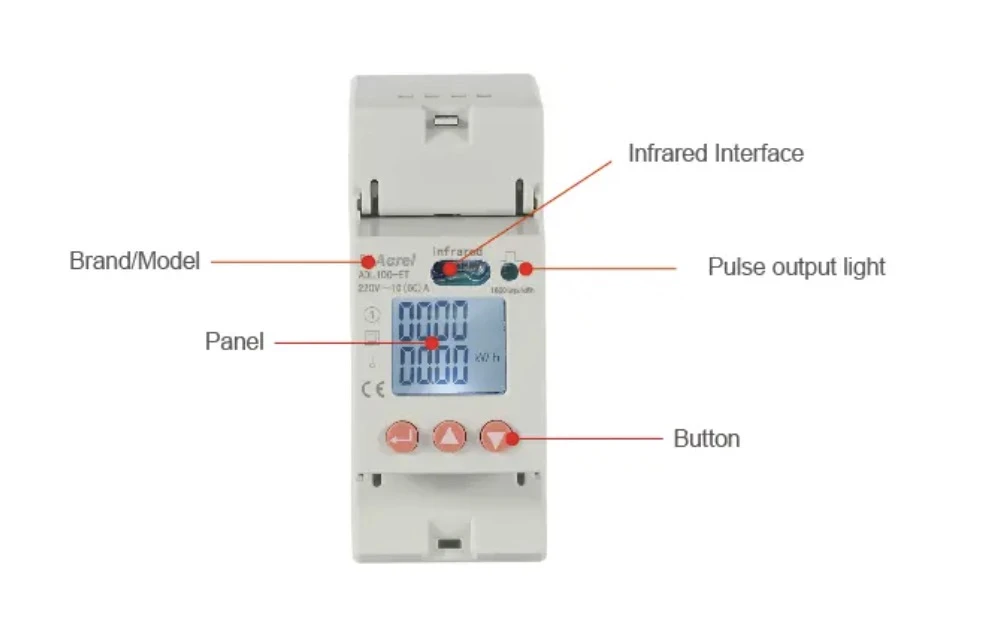

intro

Funzjoni	Deskrizzjoni tal-funzjoni	Funzjoni tipprovdi
Kejl ta' kWh	kWh attiv b'fażi waħda (pożittiv u negattiv)	■
Kejl ta' parametri elettriċi	Vultaġġ, Kurrent, Qawwa attiva, Qawwa reattiva, Qawwa apparenti, Fattur tal-enerġija u Frekwenza	■
Display LCD	8 bits sezzjoni LCD	■
Programmazzjoni ewlenin	3 ċwievet biex jiġu stabbiliti parametri bħal kodiċi, indirizz, rata baud, multi-tariffa, u protokoll ta 'komunikazzjoni	■
Output tal-polz	Output tal-polz tal-enerġija attiva	■
Multi-tariffa	Adatta 4 żoni tal-ħin, 2 listi tal-intervalli tal-ħin, 14-il intervall tal-ħin kuljum, u 4 rati tat-tariffi	□F
Komunikazzjoni	Interface ta 'komunikazzjoni: RS485, Protokoll ta' komunikazzjoni: MODBUS-RTU	□C
Komunikazzjoni	Komunikazzjoni infra-aħmar	■

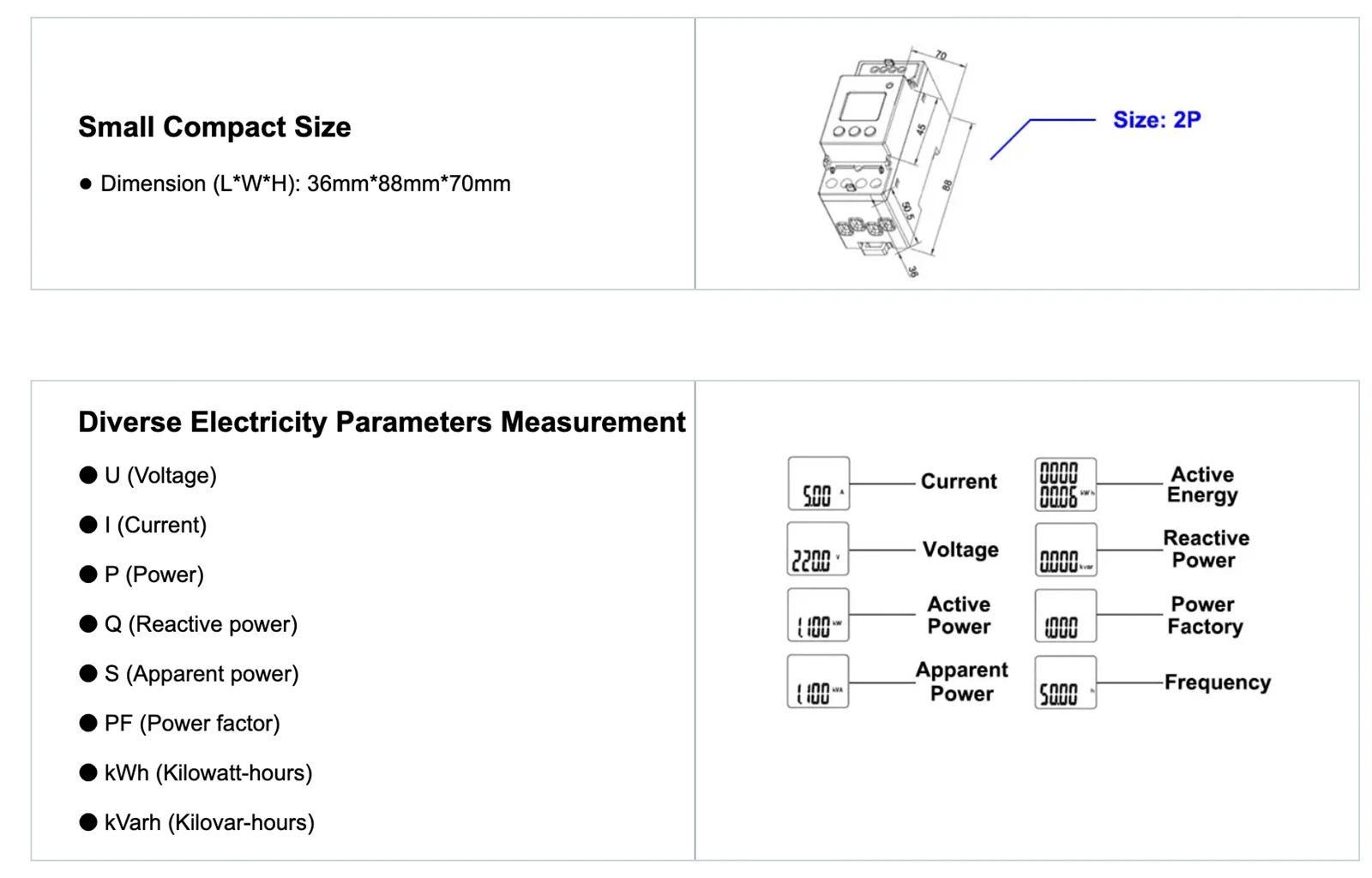

function-min

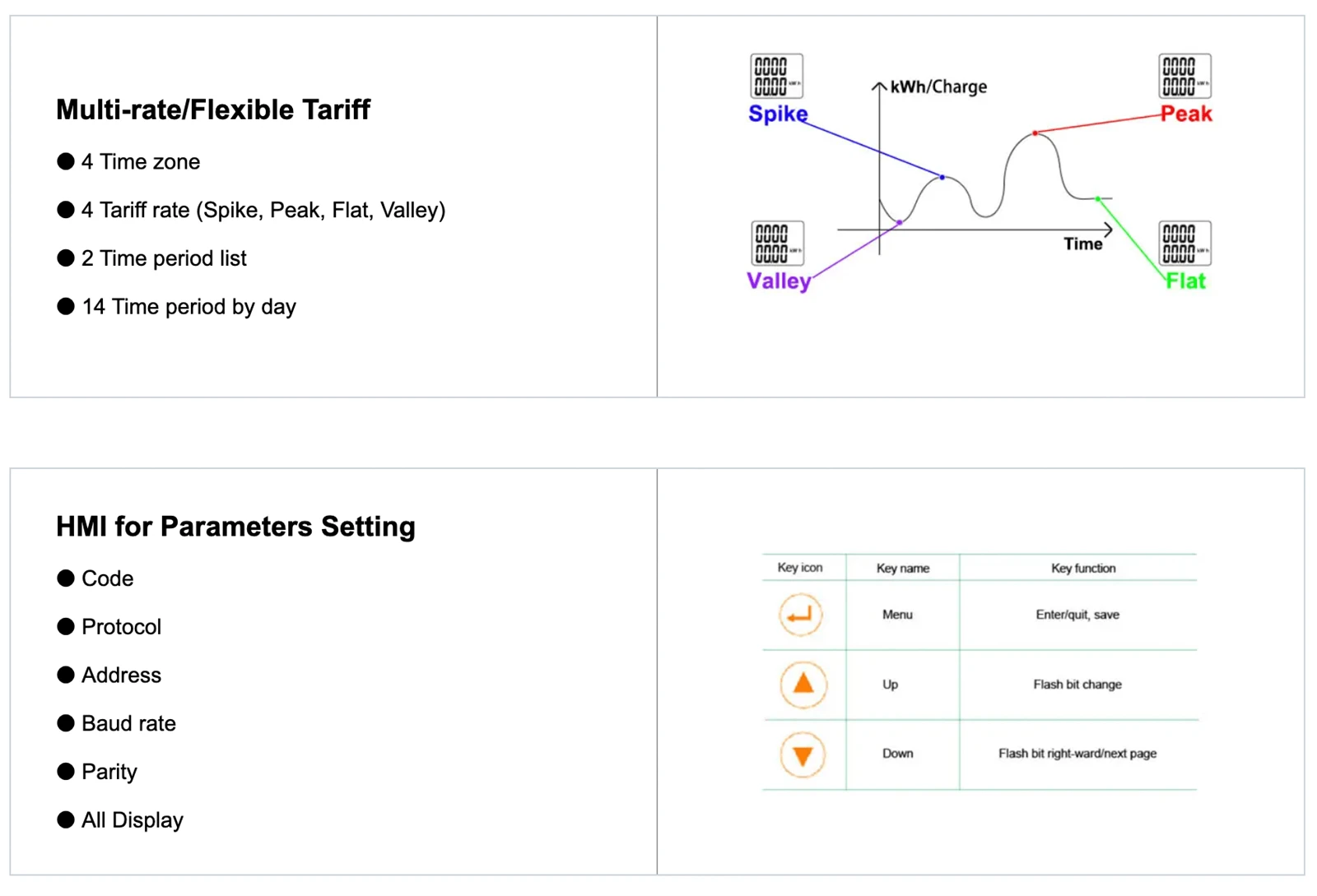

function2-min

Dimensjonijiet

1.2_

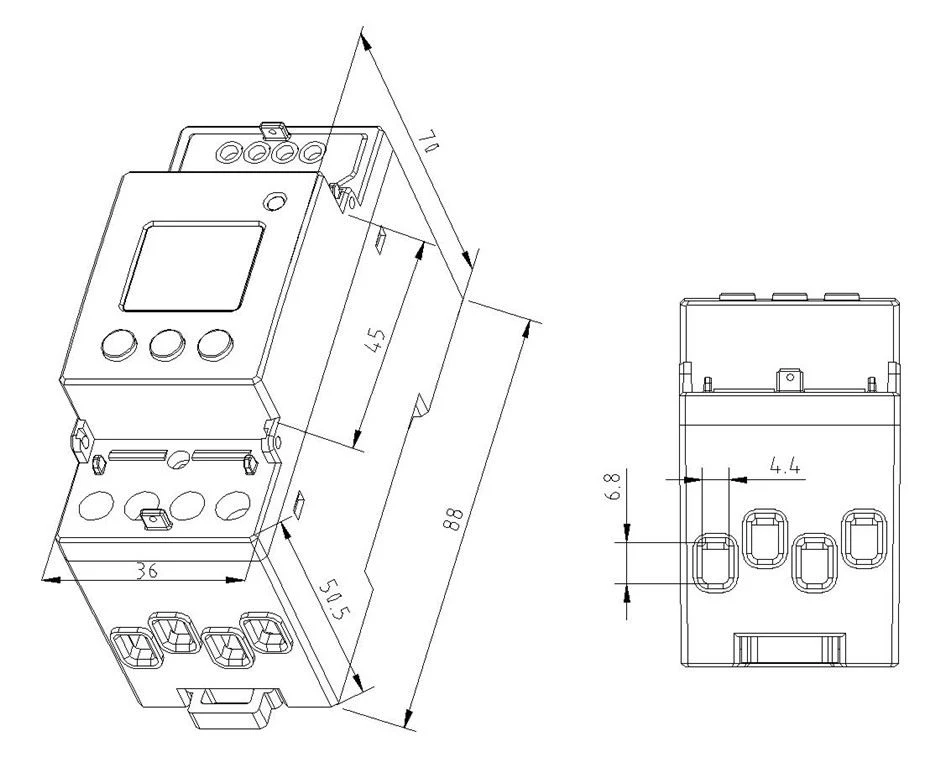

Dimensjonijiet tal-istrument

Nota: It-torque m'għandux ikun akbar minn 4.0N·m

1.3

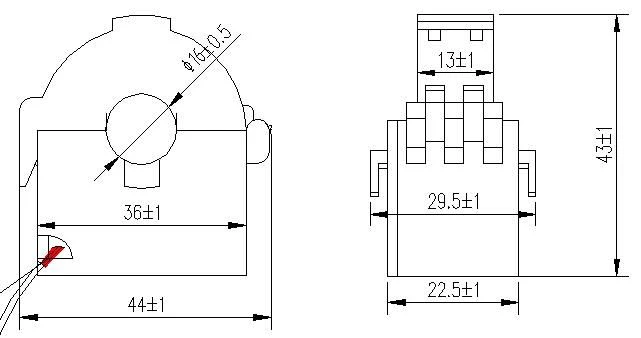

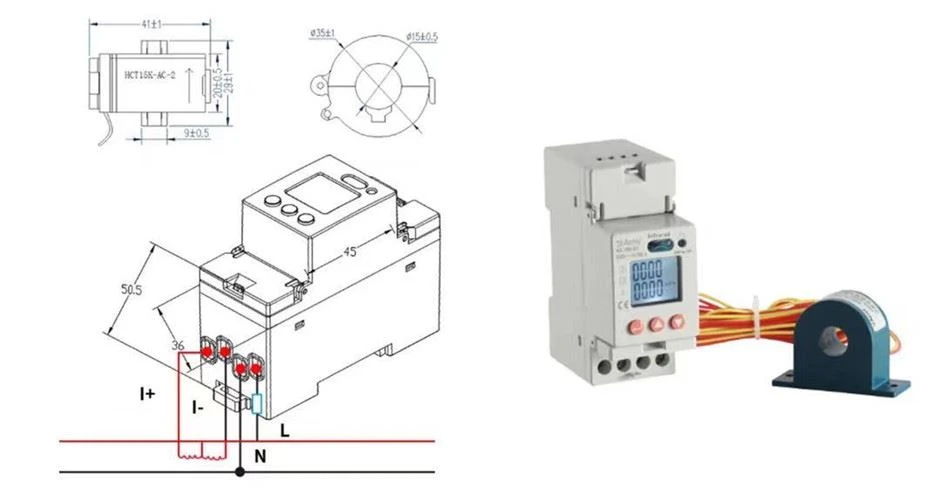

Dimensjonijiet esterni tat-transformer

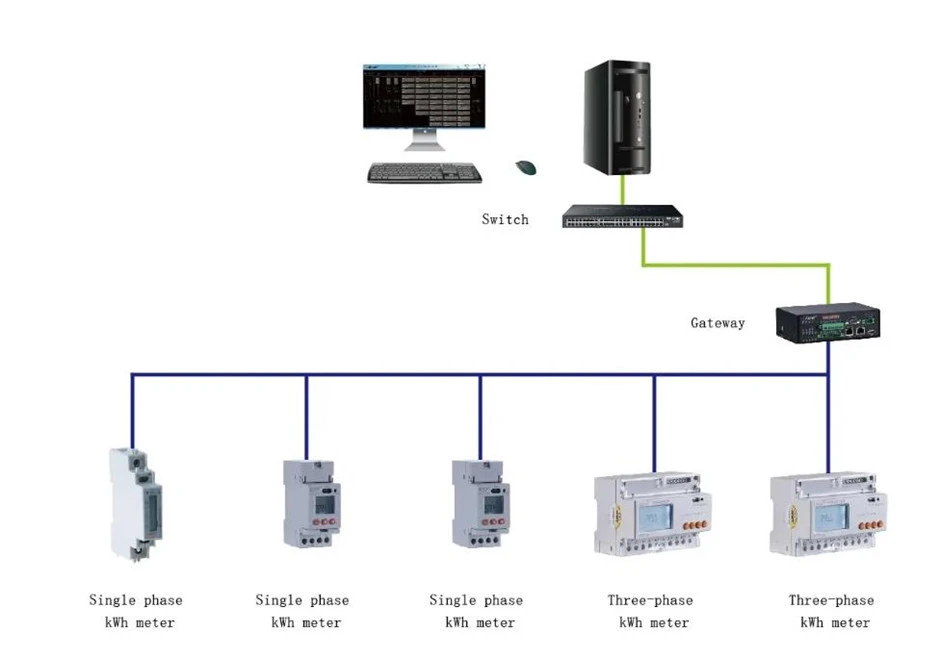

Wiring

1.4_

1.5

10(60)A

Miter elettriku ta 'fażi waħda ADL100 uża l-metodu ta' konnessjoni diretta. Jekk jogħġbok agħti attenzjoni għad-direzzjoni tad-dħul u l-ħruġ waqt il-wajers u l-kamin sewwa, jipprevjenu l-meter mix-xogħol anormali.
