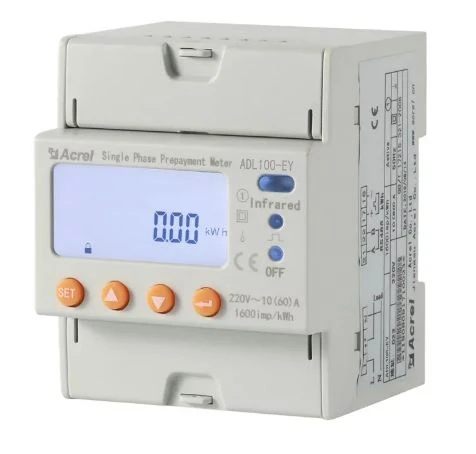

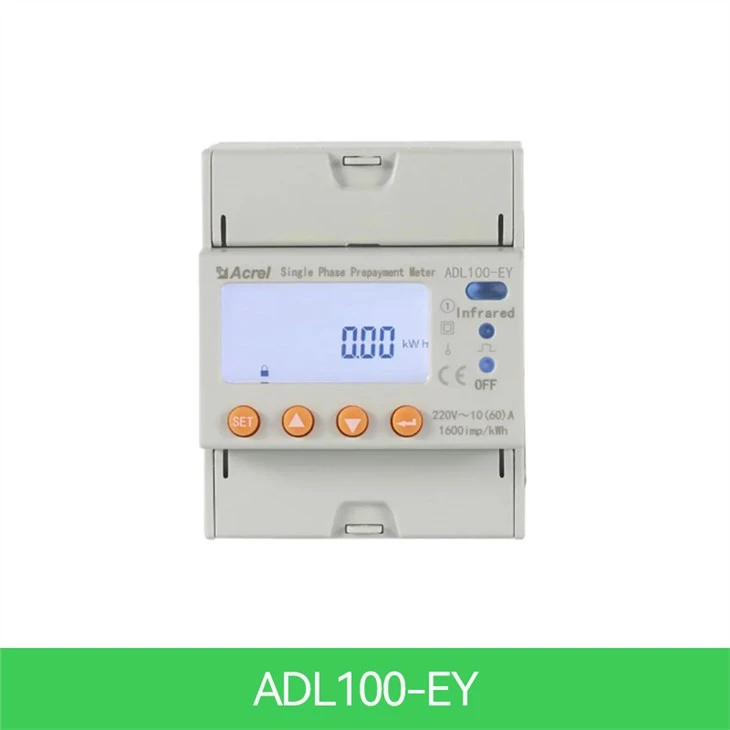

Miter tal-Enerġija mħallas minn Qabel ta' Fażi Waħda

● Kejl: kWh ta 'fażi 1 (Klassi 1), kVarh, Qawwa Attiva, Qawwa Reattiva, Kurrent, Vultaġġ u eċċ
● Vultaġġ Nominali: 220 ~ 264V AC & 45 ~ 65Hz (Input tas-Sinjal tal-Vultaġġ serva wkoll bħala Provvista tal-Enerġija tal-Meter)
● Kurrent Nominali: 10(60) AC (Konnessjoni Diretta)
● Komunikazzjoni: RS485 (MODBUS-RTU); Infrared
● Kontroll Awtomatiku: Relay tal-Holding Integrat għall-Kontroll Mixgħul
● Multi-rata & Multi-tariffa: 4 Rati tariffarji (Spike, Peak, Valley u Flat kWh Unit Price)
● Wiri: LCD (8 ċifri)

Deskrizzjoni

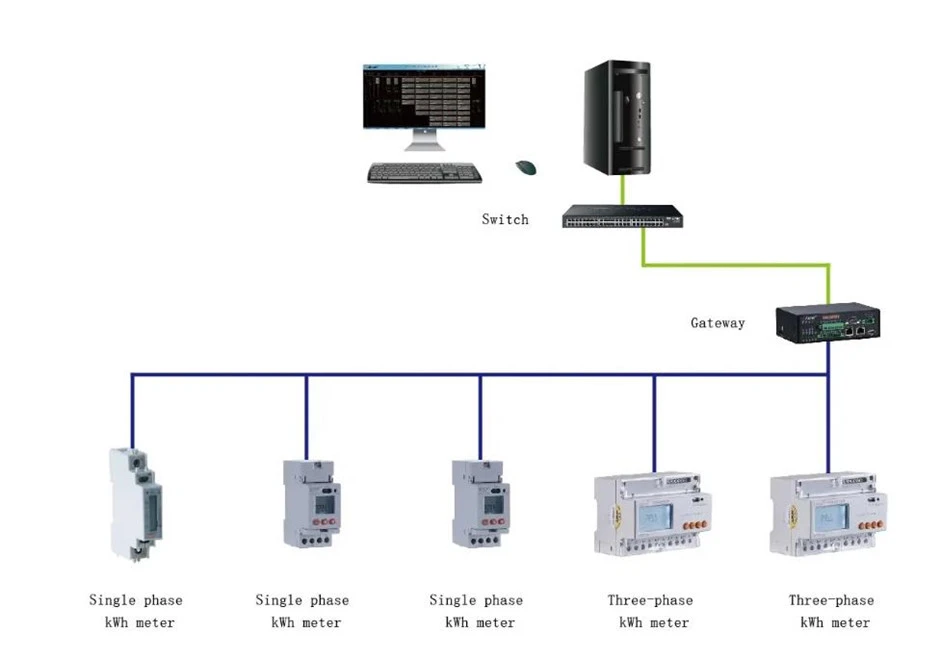

Bis-sistema mħallsa minn qabel, Acrel ADL100-EY miters tal-enerġija mħallsa minn qabel b'waqfa minn ġewwa biex jirrealizzaw intro-kontroll. Din-Ferrovija tinstalla, prezz irħis. Dan l-arloġġ tal-enerġija mħallas minn qabel għandu funzjonijiet ta' komunikazzjoni mħallsa minn qabel, kontroll tat-tagħbija u RS485 eċċ. Bil-pjattaforma Acrel EMS IoT tista 'tikkontrolla mill-bogħod il-miters jew id-depożitu remot tal-miżata tal-idro jew tuża Karta RF / IC biex tirrealizza l-funzjoni lokali mħallsa minn qabel. Jissodisfa r-rekwiżiti tekniċi relatati tal-miter tal-enerġija elettronika fl-istandards IEC62053-21, IEC62053-22.

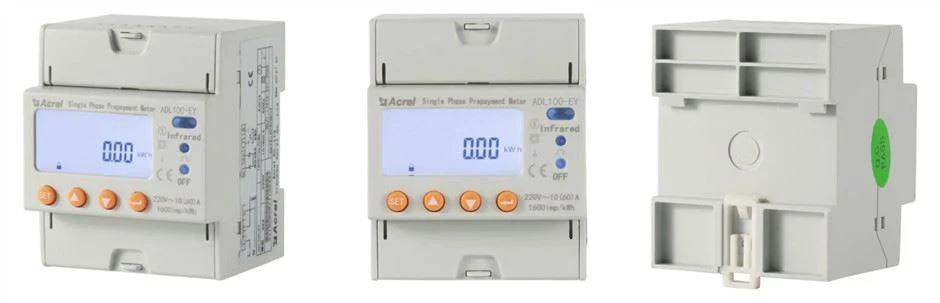

Dehra

Parametri

Parametru tekniku		ADL100-EY
Vultaġġ	Vultaġġ ta' referenza	220V
	Referenza Frekwenza	50Hz
	Konsum	<4va(each>
Kurrenti	Kurrent tal-input	10(60)A
	Qed jibda l-kurrent	Qabbad direttament: 0.004 Ib, qabbad permezz ta 'CT: 0.002In
	Konsum	<4va (maximum="">
Kejl Twettieq	L-eżattezza tal- Kejl	1 Klassi
Preċiżjoni tal-arloġġ		Żball ≤0.5s/d
Polz attiv	Wisa' tal-polz	80ms±20ms
Polz attiv	Kostanti tal-polz	1600imp/kWh
Komunikazzjoni dwar	Interface	RS485(A+、B-)
	Modalità ta' konnessjoni	Kondutturi tal-par mibruma protetti
	Protokoll	MODBUS-RTU

Funzjoni

Isem il-funzjoni	Deskrizzjoni tal-funzjoni		Funzjoni Jipprovdu
	ADL300-EY	ADL100-EY
Kejl ta' kWh	KWh attiv totali (pożittiv u negattiv b'kollox)		■
Kejl tal-elettriku Parametri	U、I 、P、Q、S、PF、F		■
Mod imħallas minn qabel	Permezz tal-komunikazzjoni RS485 iċċarġjar imħallas minn qabel, kriptaġġ tad-dejta		■
Kontroll	Relay ta' sub-azjenda ta' kapaċità għolja inkorporat biex kontroll tat-tagħbija fuq it-off		■

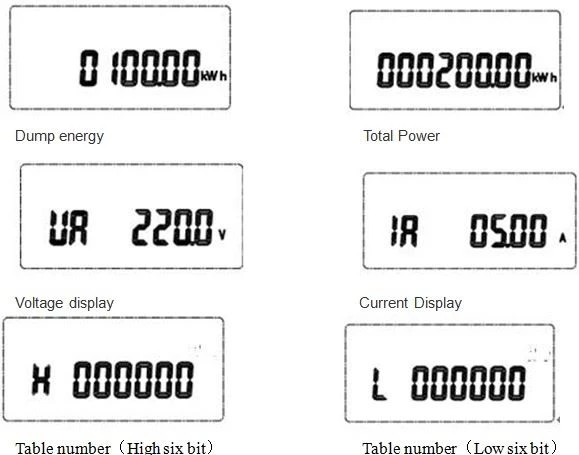

Displej tal-LCD	8 bits sezzjoni LCD display		■
Komunikazzjoni	Interface tal-komunikazzjoni: RS485, Komunikazzjoni protokoll: MODBUS-RTU		■
Multi-tariffa	4 rati tariffarji, intervall ta' 14-il ħin skont il-jum		□F
