Deskrizzjoni

Il-miter intelliġenti tal-enerġija DC tas-serje PZ huwa ddisinjat għal applikazzjonijiet bħal pannelli DC, enerġija solari, stazzjonijiet bażi tat-telekomunikazzjoni, u portijiet tal-iċċarġjar. Din is-serje ta 'strumenti tista' tkejjel il-vultaġġ, il-kurrent, l-enerġija, il-qawwa 'l quddiem u bil-maqlub fis-sistema DC. Jista 'jintuża għall-wiri lokali u konness ma' tagħmir ta 'kontroll industrijali, kompjuters, minn sistema ta' kejl u kontroll.

Il-miter tal-enerġija DC intelliġenti tas-serje PZ għandu wkoll varjetà ta 'funzjonijiet ta' skuża esterna għall-utent minn fejn jagħżel: interface ta 'komunikazzjoni RS485, protokoll Modbus-RTU, output ta' allarm tar-relay, input / output diġitali. Skont rekwiżiti differenti, permezz tat-tasti tal-panil tal-istrumenti, tista' tissettja l-proporzjon, il-parametri ta' komunikazzjoni

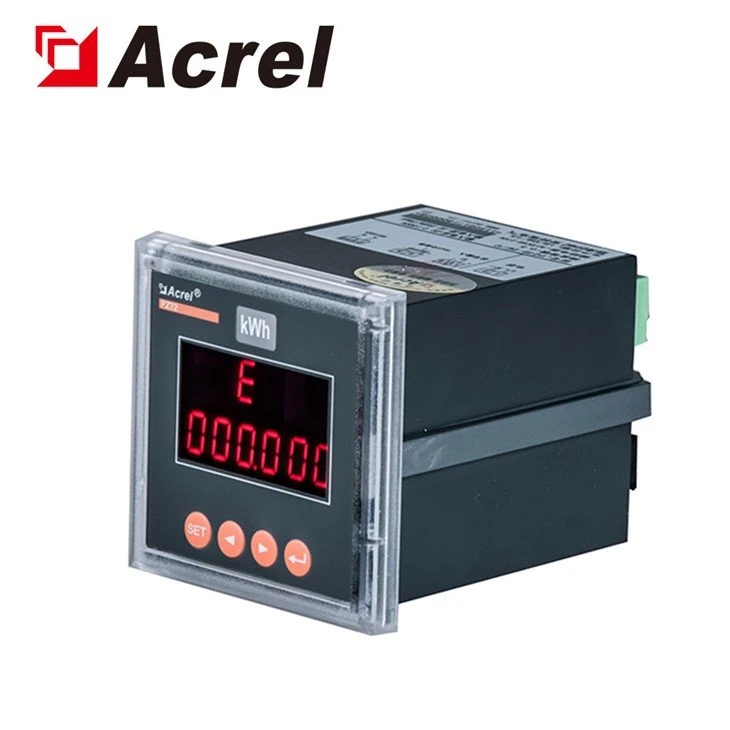

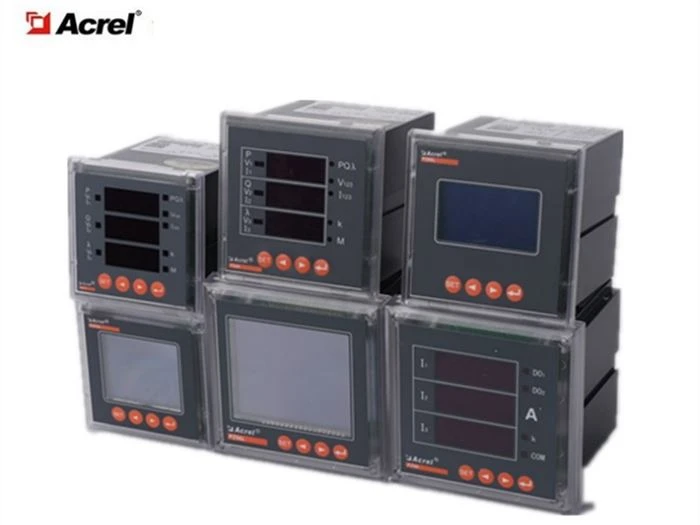

Dehra

Il-prodott jissodisfa r-rekwiżiti tekniċi rilevanti tal-ispeċifikazzjoni standard tal-miter tal-enerġija DC Q/GDW1825-2013, GB/T29318-2012 Kejl tal-enerġija elettrika li jiċċarġja mhux vettura għal vetturi elettriċi, speċifikazzjoni tal-miter tal-enerġija b'fażi waħda Q/GDW364-2009.

Parametri

Parametri	Valur
Input	Vultaġġ DC	Firxa tal-Input	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Reżistenza għall-Input	≥6kΩ/V
	Kurrent DC	Firxa tal-Input	0 ~ 2500A (Shunt jew Hall Sensor)
		Shunt	Output 75mV
		Awla	Output 0 ~ 20mA, 0 ~ 5V
		Konsum	≤1mW
	Tagħbija żejda	.2 darbiet klassifikazzjoni (kontinwa);10 darbiet klassifikazzjoni għal sekonda
Klassi ta' preċiżjoni	0.5 klassi
Puls	Vultaġġ u kurrent : 750V, 300A, Kostanti tal-Polz Default: 100imp / kWh
	Vultaġġ u kurrent: 1000V, 300A, Kostanti tal-Polz Default: 100imp / kWh
	Vultaġġ u kurrent: 1000V, 200A, Kostanti tal-Polz Default: 100imp / kWh

Funzjoni	Kejl ta' parametri elettriċi	U, I, P
	Kejl ta' kWh	KWh attiv (pożittiv u negattiv) KWh attiv (pożittiv u negattiv)
	Tariffa Multi	Żewġ settijiet ta 'skedi, sena jistgħu jinqasmu f'4 żoni tal-ħin, kull sett ta' skedi jista 'jiġi ssettjat għal 12-il slots tal-ħin ta' kuljum,4 rati (F1, F2, F3, F4 huma qċaċet u widien ċatti), l-intervall minimu tal-perjodu ta 'żmien huwa ta' 15-il minuta, u l-perjodu ta 'żmien jista' jiġi stabbilit tul il-punt żero. (Għal miters tal-kristalli likwidi LCD biss)
	Rekord tad-dejta storika	Tista' tgħodd l-enerġija elettrika storika f'dawn l-aħħar 12-il xahar (enerġija elettrika b'diversi rati). (Għandu biss miter LCD)
	Aqleb il-funzjoni tal-input u tal-output	PZ72 għandha żewġ outputs ta' swiċċijiet u żewġ inputs ta' swiċċijiet. PZ96 għandha żewġ outputs ta' swiċċijiet u erba' inputs ta' swiċċijiet. L-output tas-swiċċ huwa output tar-relay, li jista 'jirrealizza "kontroll mill-bogħod" u output ta' allarm. L-input tas-swiċċ jista 'mhux biss jiġbor u juri informazzjoni dwar l-istatus tas-swiċċ lokali iżda wkoll il-funzjoni ta' trasmissjoni remota tista 'tiġi realizzata permezz tal-RS485 tal-istrument, jiġifieri, il-funzjoni ta' "sinjal remot".
	Uri	LCD jew LED
	Komunikazzjoni	Interface tal-komunikazzjoni: RS485, Protokoll ta' komunikazzjoni:MODBUS-RTU jew DL/T645-2007 protokoll Rata Baud 1200, 2400, 4800, 9600, 19200, 38400 mhux obbligatorja, infrared huwa ffissat għal 1200bps.
Aqleb	DI	Input ta' kuntatt niexef, provvista tal-enerġija inkorporata tal-istrument, iżolament fotoelettriku
Aqleb	AGĦMEL	2 outputs tar-relay, normalment kuntatti miftuħa, kapaċità 2A/30VDC jew 2A/250VAC
Provvista tal-Enerġija	Firxa tal-Vultaġġ	85 ~ 265VAC、 50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Provvista tal-Enerġija	Konsum	≤2W
Reżistenza għall-Iżolament	≥ 100MΩ
Il-frekwenza tal-enerġija tiflaħ għall-vultaġġ	3kV/1min (RMS)
Ambjent	Temperatura	Xogħol: -25 °C ~ + 65 °C; ħażna: -40 °C ~ + 80 °C
	Umdità	≤93% RH Nuqqas ta' kondensazzjoni
	Altitudni	≤ 2500m

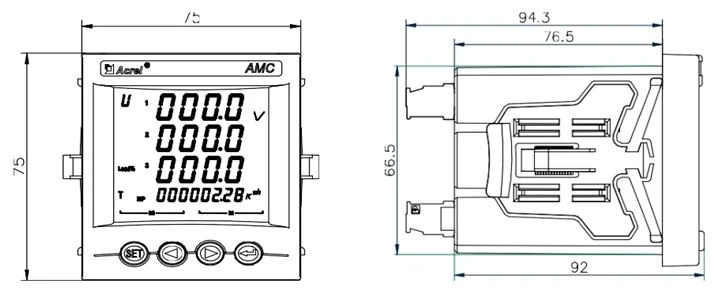

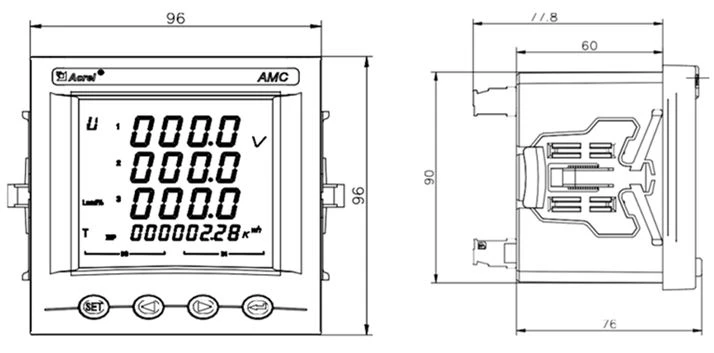

Dimensjonijiet

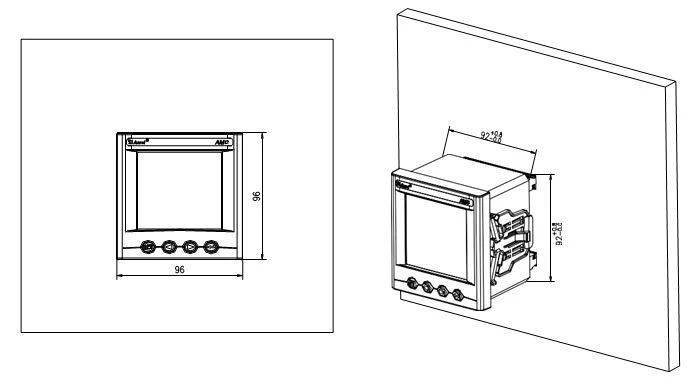

Profil	daqs tal-pjanċa tal-wiċċ		daqs tad-djar			aqta' d-daqs
Profil	Wisgħa	Għoli	Wisgħa	Għoli	Fond	Wisgħa	Għoli
72 kwadru	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 kwadru	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
