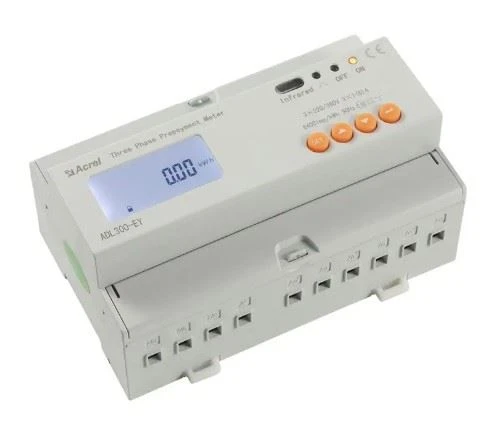

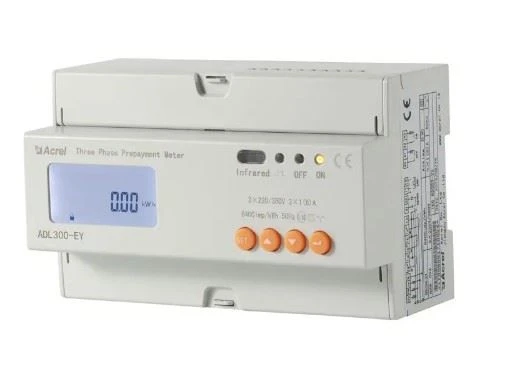

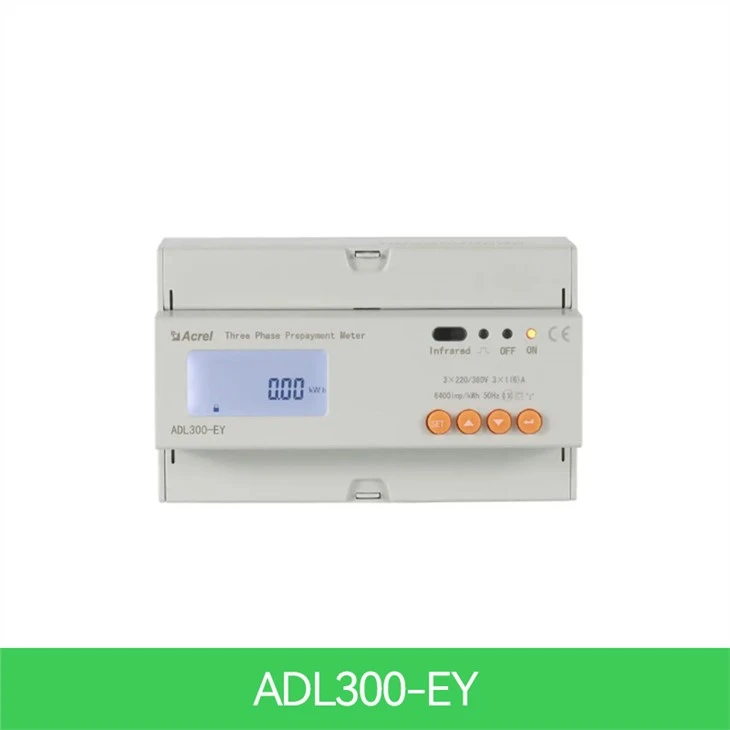

Miter tal-Enerġija mħallas minn qabel bi tliet fażijiet

● Kejl: 3-phase kWh (Klassi 0.5s), kVarh, Qawwa Attiva, Qawwa Reattiva, Kurrent, Vultaġġ u eċċ
● Vultaġġ Rated: 3x380 ~ 456V AC&45 ~ 65Hz (Input ta 'Sinjal ta' Vultaġġ serva wkoll bħala Provvista ta 'Enerġija ta' Meter)
● Kurrent Rated: 3x10(80)A AC (Konnessjoni Diretta); 3x1(6)A AC (Konnessi permezz ta' CTs)
● Komunikazzjoni: RS485 (MODBUS-RTU); Infra-aħmar
● Kontroll Awtomatiku: Relay Holding Inkorporat għall-Kontroll ta' Switch On-off
● Multi-rata&Multi-tariffa: 4 Rati tat-Tariffa (Spike, Peak, Valley u Flat kWh Unit Price)
● Mudell: ADL300-EY

Deskrizzjoni

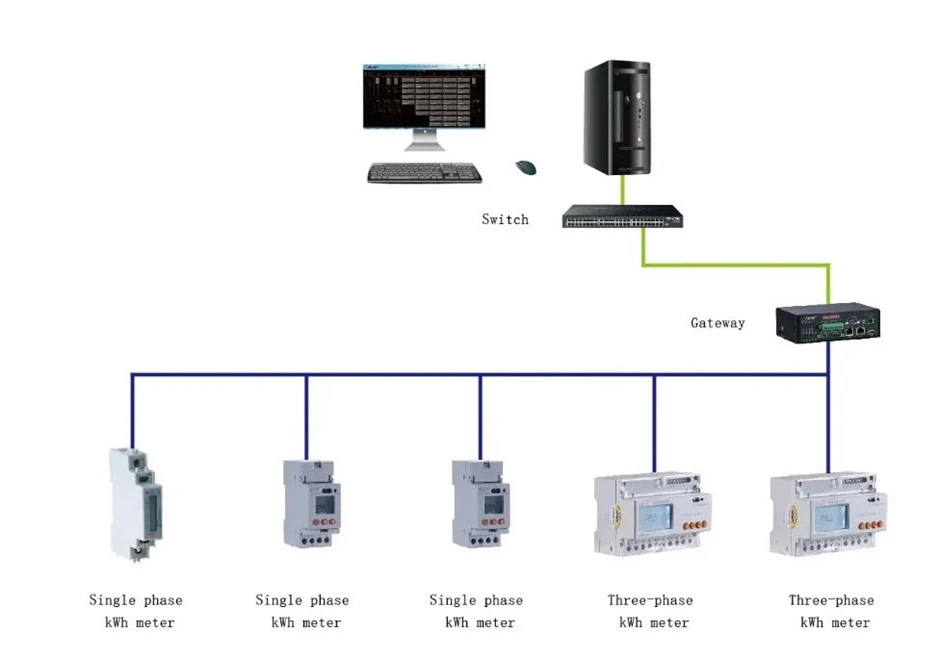

Dritt issa Acrel għandha tliet meters tal-enerġija mħallsa minn qabel, ADL100-EY miters imħallsa minn qabel b'fażi waħda b'intro-kontroll, ADL300-EY meters imħallsa minn qabel bi tliet fażijiet b'intro-kontroll, u miters tal-enerġija mħallsa minn qabel ADF400L, huma użati ħafna għall-kalkolu tal-uniku u tlieta -fażi ta 'enerġija attiva rispettivament fuq il-frekwenza ta' 50 Hz. Il-meter għandu funzjonijiet ta 'mħallsa minn qabel, kontroll tat-tagħbija u komunikazzjoni RS485, eċċ. Il-meters ta' ġewwa għandhom waqfa żgħira ta 'żamma biex tirrealizza l-kurrent mixgħul jew mitfi. Bil-pjattaforma Acrel IoT EMS tista 'tirrealizza l-kontroll mill-bogħod tal-qawwa. Dawn il-miters jissodisfaw ir-rekwiżiti tekniċi relatati tal-miters tal-enerġija elettroniċi fl-istandards IEC62053-21, IEC62053-22.

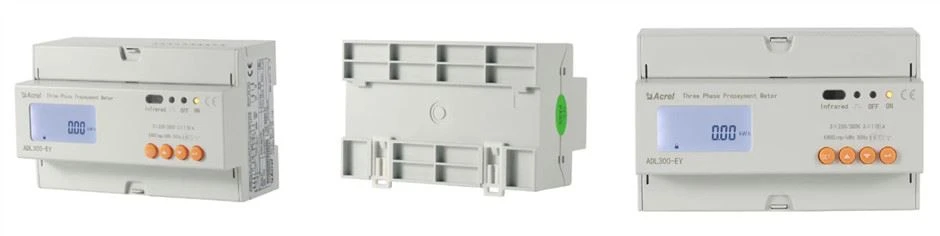

Dehra

Parametri

Parametru tekniku		ADL300-EY
vultaġġ	Vultaġġ ta' referenza	3×220/380V
	Referenza frekwenza	50Hz
	Consumption	& lt;4VA(Kull fażi)
Kurrenti	Kurrent tad-dħul	1(6)A,10(80)A
	Kurrent tal-bidu	Qabbad direttament: 0.004 Ib, qabbad permezz CT: 0.002In
	Konsum	& lt;4VA (kurrent massimu)
Kejl prestazzjoni	Eżattezza ta kejl	Klassi 0.5s
Eżattezza tal-arloġġ		Żball ≤0.5s/d
Polz attiv	Wisa 'tal-polz	80ms±20ms
Polz attiv	Kostanti tal-polz	6400imp/kWh,400 imp/kWh
Komunikazzjoni	Interface	RS485(A+、B-)
	Mod ta 'konnessjoni	Kondutturi ta' par mibrumin protetti
	Protokoll	MODBUS-RTU

Funzjoni

Isem tal-funzjoni	Deskrizzjoni tal-funzjoni		Funzjoni jipprovdu
	ADL300-EY	ADL100-EY
Kejl ta' kWh	kWh attivi totali (pożittivi u negattivi b'kollox)		■
Kejl ta' l-elettriku parametri	U、I 、P、Q、S、PF、F		■
Modalità mħallsa minn qabel	Permezz ta 'komunikazzjoni RS485 recharge imħallsa minn qabel, encryption tad-data		■
Kontroll	Built-in ta 'kapaċità għolja sub-holding relay biex jinkiseb kontroll on-off tat-tagħbija		■
Display LCD	8 bits sezzjoni LCD display		■
Komunikazzjoni	Interface ta 'komunikazzjoni: RS485, Komunikazzjoni protokoll: MODBUS-RTU		■
Multi-tariffa	4 rati tat-tariffi, intervall ta '14-il ħin b'jum		□F
