Applikazzjoni

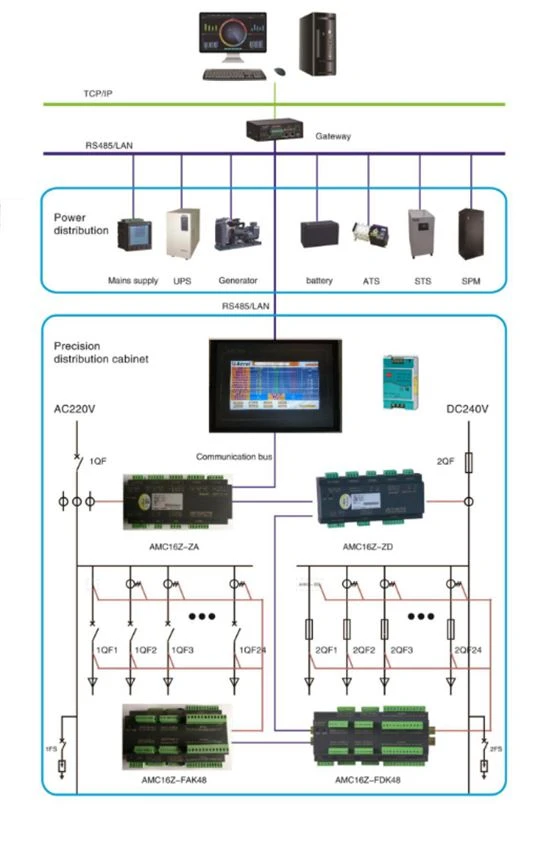

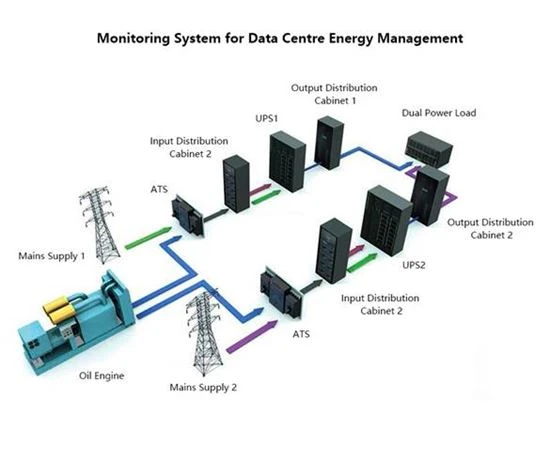

Huwa meħtieġ li l-konsum tal-enerġija f'ħin reali jiġi mmonitorjat u ċċentralizzat f'ċentru tad-dejta u d-dejta tista' tintwera fuq l-HMI, u tittella' fis-sistema ta' monitoraġġ tal-enerġija u tal-ambjent minn RS485 fuq touch screen u tirrealizza monitoraġġ f'ħin reali tas-sistema kollha tad-distribuzzjoni tal-enerġija. Fl-istess ħin, tista' tirrealizza analiżi tal-effiċjenza fl-enerġija biex tnaqqas il-konsum tal-enerġija.

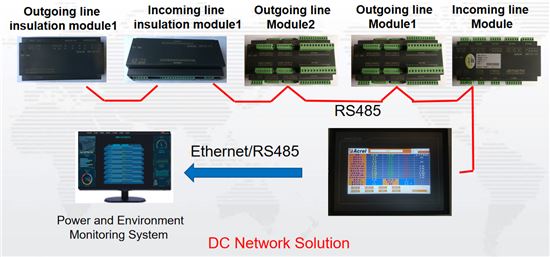

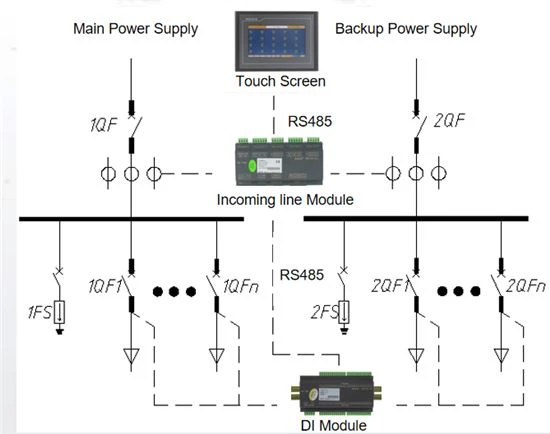

Istruttura
Funzjonijiet Ewlenin

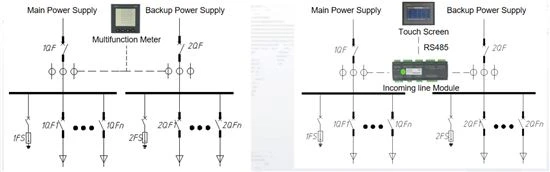

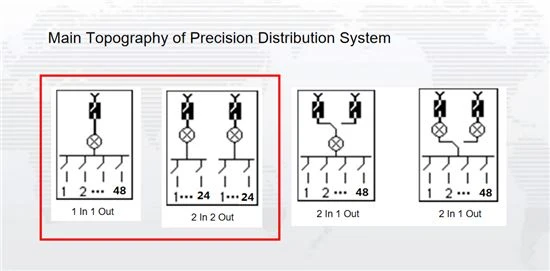

1. Ċirkwiti tal-linja deħlin u tal-linja ħierġa moduli ta 'monitoraġġ indipendenti
2. Jista 'jkejjel sa 2 ċirkwiti tal-linja li jkunu deħlin u sa 192 ċirkwiti tal-linja ħierġa kurrenti, vultaġġ, enerġija, enerġija u kwalità tal-enerġija.
3. Il-monitoraġġ u l-wiri ċentralizzati tad-data mill-HMI u d-data tittella' fis-sistema ta' monitoraġġ tal-enerġija u tal-ambjent permezz tal-RS485.
4. Għal sistema DC ta 'vultaġġ għoli DC 240V jew 336V, modulu ta' monitoraġġ ta 'insulazzjoni jista' jiżdied biex jimmonitorja r-reżistenza ta 'insulazzjoni tal-art tal-karozza tal-linja prinċipali.
5. Provvista tal-enerġija DC24V għal touch screen u modulu ta 'monitoraġġ tal-linja ħierġa (provvista tal-enerġija mill-output tal-modulu prinċipali )

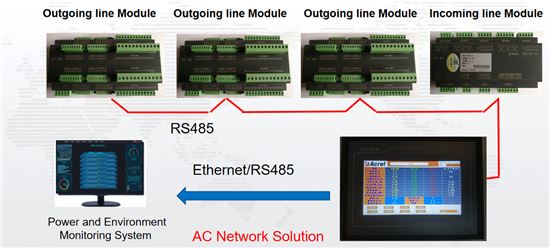

6. Komunikazzjoni: apparat ta 'monitoraġġ minn RS485, touch screen minn RS485 jew RJ45
7. Ċertifikat: CE
Għażla tal-Prodott
Isem | Pic | Mudell | Funzjoni Ewlenija |
HMI |
| ATP007kt ATP010kt | 1.7 jew 10 pulzier touch screen 2.Il-monitoraġġ f'ħin reali u l-vultaġġ tad-displej, il-kurrent, l-enerġija, l-enerġija, il-kwalità tal-enerġija, l-istatus tas-swiċċ, il-kurva tal-forma tal-mewġa u l-bqija. 3.monitoring apparat allarm, komunikazzjoni u parametri oħra jistgħu jiġu kkonfigurati fuq l-iskrin. 4. 2 RS485 u 1 Interface Ethernet, u d-data tista 'tittella' minn RS485 jew RJ45. |

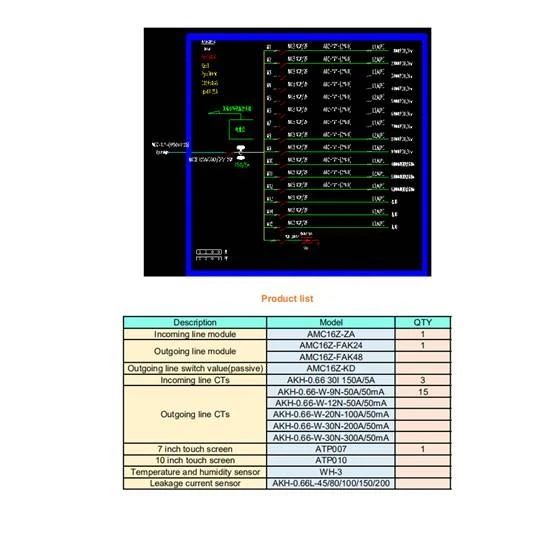

Modulu ta' monitoraġġ tal-linja li dieħla fl-AC |
| AMC16Z-ZA | 1. Installazzjoni: DIN ferrovija 35mm 2. Kejl: A + B ċirkwiti indipendenti 3 fażi, 6DI2DO,2 kurrent ta 'tnixxija,1 temp. u umdità. 3. Bil-provvista tal-enerġija tal-output DC 24V għall-modulu tal-linja ħierġa u l-iskrin tat-touch. 4. Komunikazzjoni: RS485 Modbus RTU |
Modulu ta' monitoraġġ tal-linja li toħroġ mill-AC |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Installazzjoni: DIN ferrovija 35mm 2. Jista 'jkejjel sa 16 ċirkwit 3 fażi jew 48 ċirkwit fażi waħda 3. Provvista ta 'enerġija DC24V 4. Komunikazzjoni: RS485 modbus RTU |
AC trasformatur tal-kurrent tal-linja ħierġa |
| AKH-0.66W | Proporzjon tal-kurrent:100A/50 mA Speċifikazzjoni Komuni: 100A / 50mA |

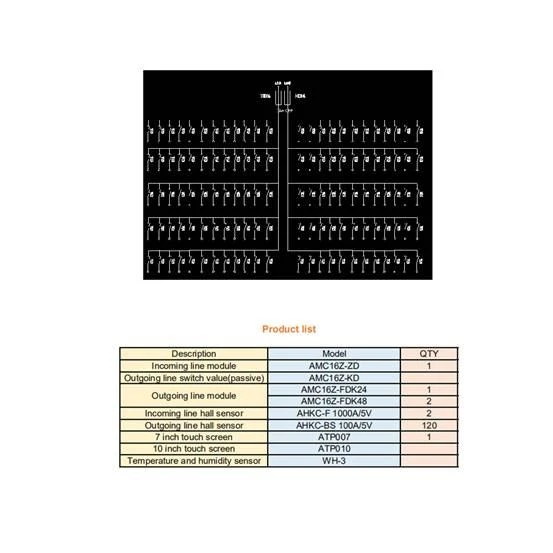

Modulu ta' monitoraġġ tal-linja li dieħla DC |
| AMC16Z-ZD | 1. Installazzjoni: DIN Ferrovija 35mm 2. Kejl: A + B ċirkwiti indipendenti, 6DI2DO,1 temp. U umdità. 3. Bil-provvista tal-enerġija tal-output DC 24V għall-modulu tal-linja ħierġa u l-iskrin tat-touch. 4. Komunikazzjoni: RS485 modbus RTU |
Modulu tal-monitoraġġ tal-linja ħierġa DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Installazzjoni: DIN Ferrovija 35mm 2. Jista 'jkejjel sa 48 ċirkwiti DC linja ħierġa 3. Provvista ta 'enerġija DC24V 4. Komunikazzjoni: RS485 modbus RTU |
Modulu ta' monitoraġġ tal-insulazzjoni tal-linja li dieħla DC |
| AMC16Z-ZJY | 1. Installazzjoni: DIN Ferrovija 35mm 2. Kejjel ir-reżistenza indipendenti tal-insulazzjoni tal-art taċ-ċirkwit DC indipendenti tal-karozza tal-linja prinċipali 3. Provvista ta 'enerġija DC24V 4. Komunikazzjoni: RS485 modbus RTU |
Modulu ta 'monitoraġġ ta' insulazzjoni tal-linja ħierġa DC |
| AMC16Z-FJY | 1. Installazzjoni: DIN Ferrovija 35mm 2. Kejjel 24 ċirkwiti reżistenza ta 'insulazzjoni ta' l-art tal-linja ħierġa DC |

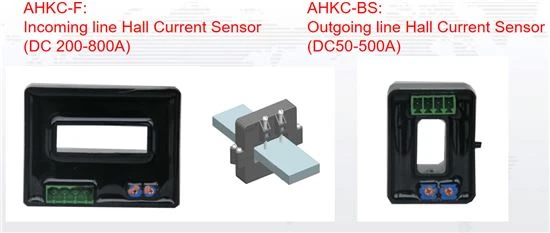

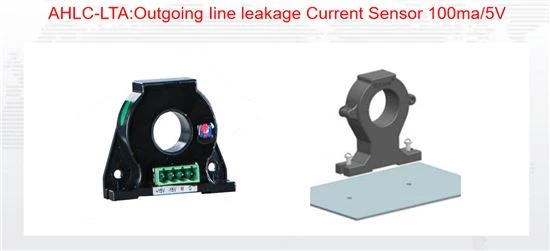

DC senser tal-kurrent tal-effett tas-sala tal-linja ħierġa |
| AHKC-BS | Proporzjon tal-kurrent:100A/5V Speċifikazzjoni Komuni: 100A /5V |

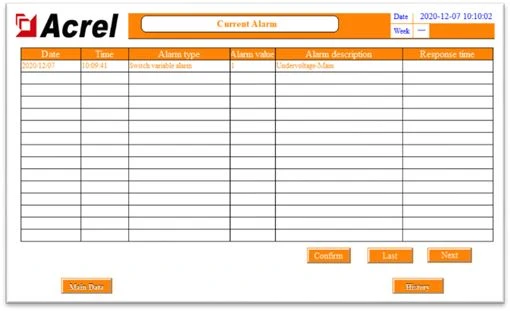

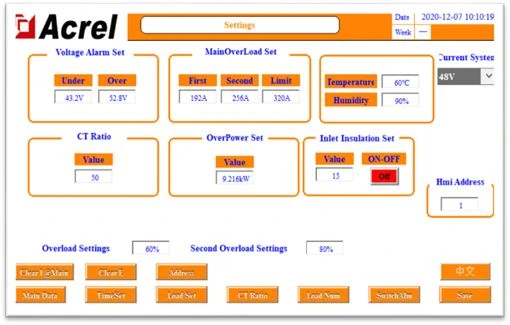

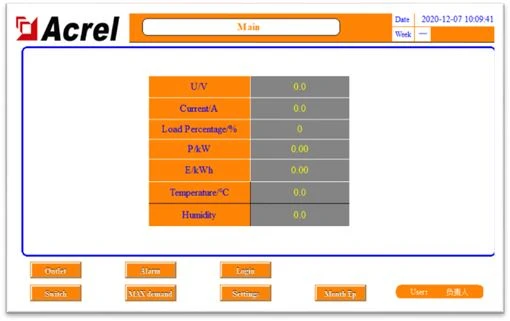

Interface tal-Magni Umani

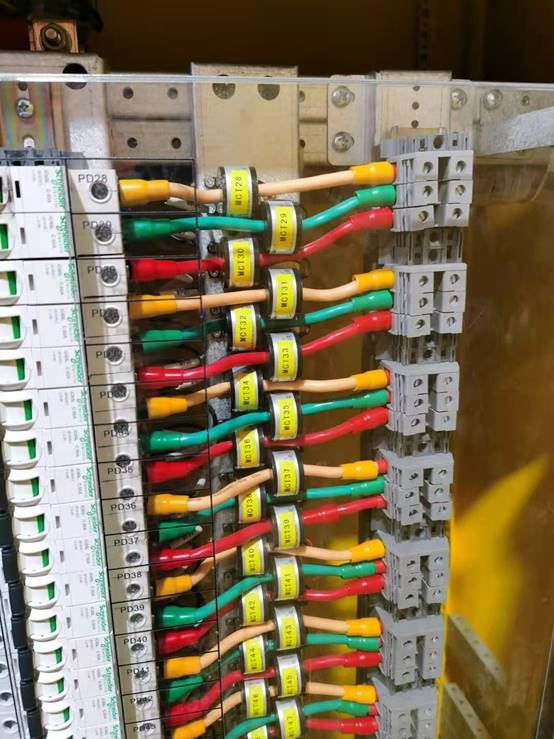

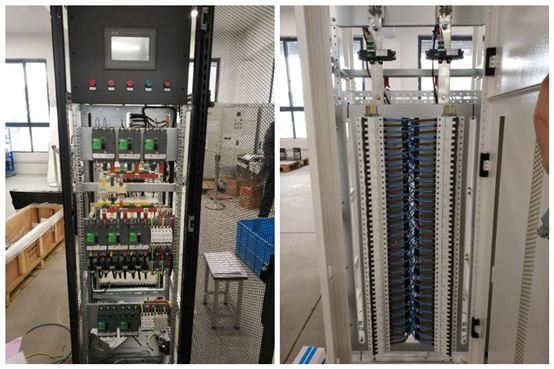

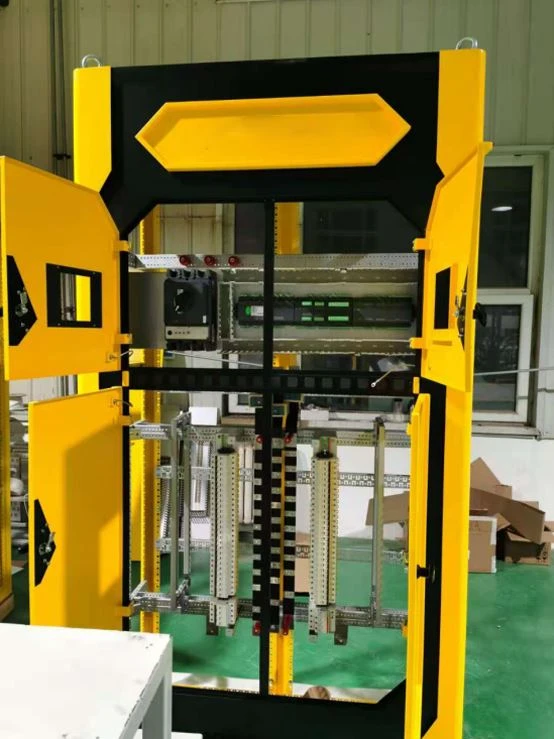

Ritratti fuq il-post
