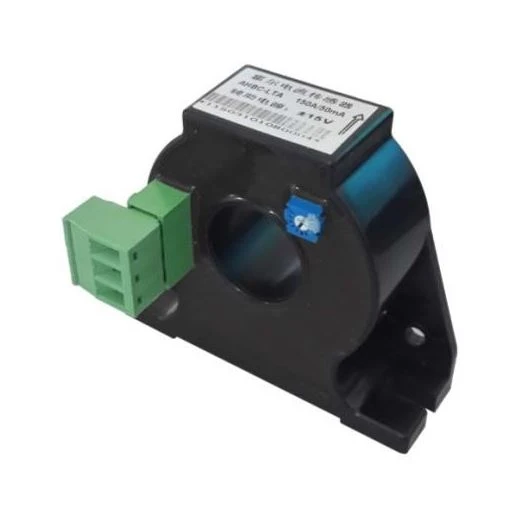

Is-sensur tal-kurrent tas-Sala b'ċirkwit magħluq jissejjaħ ukoll senser tal-kurrent tal-ibbilanċjar manjetiku hall. Jinkorpora t-teorija msemmija b'teorija ta 'bilanċ manjetiku. Fi kliem ieħor, il-konċentratur tal-kamp ferromanjetiku jikkonċentra l-kamp manjetiku ġġenerat mill-kurrent primarju u japplikah għall-komponent tas-Sala. Imbagħad l-output tas-sinjal tal-vultaġġ mill-komponent Hall huwa amplifikat u jsir l-input ta 'amplifikatur tal-enerġija. Il-flussi tal-produzzjoni kurrenti paċuti permezz tal-kojl sekondarju kumpensatorju. Il-kamp manjetiku ġġenerat mill-kojl sekondarju huwa oppost għall-kamp iġġenerat mill-kurrent primarju. B'dan il-mod, il-qasam primarju jiġi kkumpensat u l-produzzjoni tas-Sala titnaqqas gradwalment. Meta l-qasam primarju jkun ekwivalenti għal dak sekondarju u l-kurrent offset iżomm stabbli, huwa l-ibbilanċjar manjetiku. Dan iċ-ċirkwit jikkonsisti prinċipalment f'komponent ta 'konverżjoni ta' elettromanjetiżmu, amplifikatur taċ-ċirkwit u ċirkwit ta 'kumpens tas-sewqan.
1 Spjegazzjoni għat-tip
2L-ispeċifikazzjonijiet u d-daqs (unità：mm)

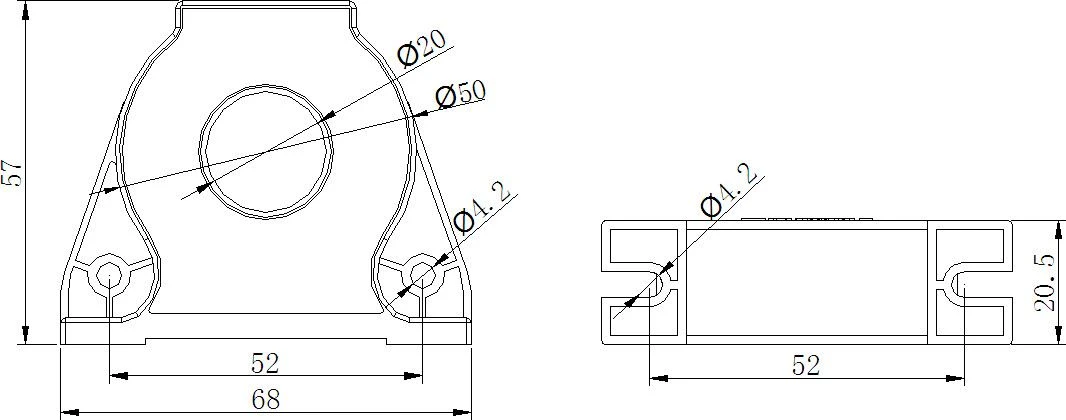

2.1 Daqs tal-kontorn tal-AHBC-LTA
 |  |

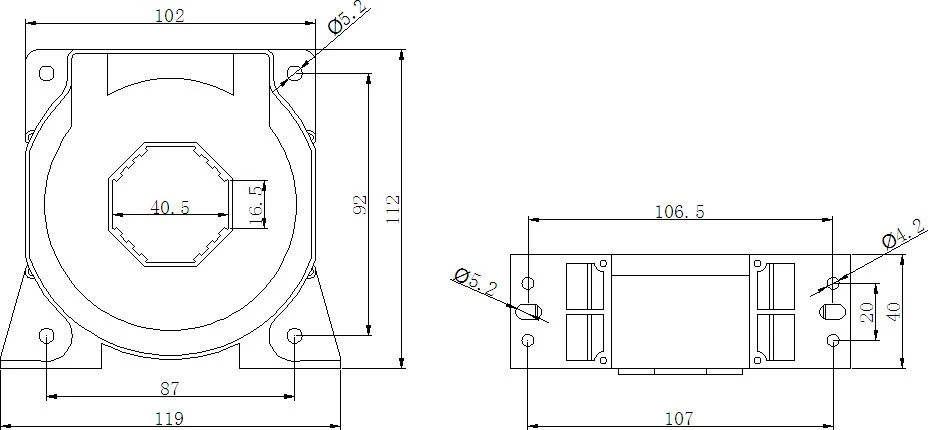

2.2Daqs tal-kontorn ta 'AHBC-LT1005
 |  |

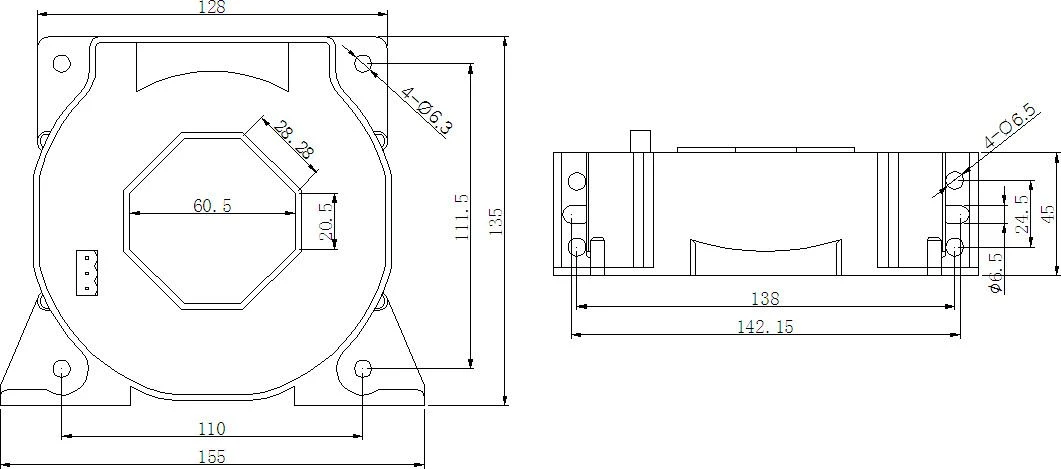

2.3 Daqs tal-kontorn tal-AHBC-LF
 |  |
3.Tabelli ta' kontroreferenza ta' spettaklu
Speċifikazzjoni | Kurrent nominali | Provvista tal-enerġija | Produzzjoni kklassifikata | Apertura tal-kejl (mm) | Grad ta' preċiżjoni |
AHBC-LTA | 100 ~ 300A | ± 15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ± 15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ± 15V | 400mA | / | 0.5 |
Nota: Il-kurrent tal-input AC u DC jista' jitkejjel, jekk jogħġbok speċifika meta tordna.
4. Metodu tal-wajers
● Definizzjoni ta 'terminals tal-wajers
Nota: 1. Il-produzzjoni analoga GND għandha tkun konnessa mal-Power Ground.
2. Jekk jogħġbok agħżel id-direzzjoni korretta tal-fluss tal-kurrent.
