Aestratt
F'dawn l-aħħar snin, bl-iżvilupp mgħaġġel taċ-ċentri tad-dejta, il-problema tal-konsum tal-enerġija taċ-ċentri tad-dejta saret aktar u aktar prominenti. Il-ġestjoni tal-enerġija u d-disinn tal-provvista u d-distribuzzjoni tal-enerġija taċ-ċentri tad-dejta saru kwistjonijiet jaħarqu. Soluzzjonijiet raġonevoli u affidabbli tas-sistema tad-distribuzzjoni tal-enerġija taċ-ċentru tad-dejta, huwa mod raġonevoli biex tittejjeb l-effiċjenza tal-enerġija taċ-ċentru tad-dejta u jitnaqqas il-konsum tal-enerġija tat-tagħmir. Flimkien mal-ispeċifikazzjonijiet tekniċi rilevanti, il-vantaġġi u l-iżvantaġġi tal-iskemi qodma u ġodda tad-distribuzzjoni tal-enerġija ta 'ċentru tad-dejta huma analizzati, u hija pprovduta referenza għad-disinn tal-kamra tal-kompjuter modulari l-ġdida.
Kliem ewlieni: data center; distribuzzjoni tal-enerġija terminali; kabinett tar-ras tal-kolonna
1. Background
Bl-iżvilupp tax-xjenza u t-teknoloġija, in-numru, l-iskala, u d-densità tal-qawwa taċ-ċentri tad-dejta qed ikomplu jiżdiedu, u l-livell tal-kostruzzjoni qed ikompli jitjieb. Is-sistema tad-distribuzzjoni tal-enerġija hija l-aktar parti importanti taċ-ċentru tad-dejta. Qtugħ tad-dawl jew provvista ta' enerġija ta' kwalità baxxa jistgħu jikkawżaw ħin ta' waqfien tas-server. jikkawża telf. Kif tottimizza d-disinn biex ittejjeb is-sigurtà u l-affidabbiltà tal-provvista tal-enerġija taċ-ċentru tad-data biex tiżgura t-tħaddim mhux interrott u stabbli tas-sistema ta 'informazzjoni elettronika saret kwistjoni importanti għad-disinjaturi taċ-ċentru tad-data. Meta mqabbel ma 'l-iskema ta' provvista u distribuzzjoni ta 'enerġija tradizzjonali, jekk hemmx skema ta' provvista ta 'enerġija sikura, ekonomika u aktar stabbli hija problema li d-disinjaturi jimpurtahom.
2. Skema tad-distribuzzjoni tal-enerġija fl-aħħar tal-kamra tad-dejta
Ħarsa ġenerali tal-proġett
L-erja totali tal-kostruzzjoni ta 'ċentru tad-dejta hija 1906.24 metru kwadru, li minnhom l-erja totali tal-kostruzzjoni taċ-ċentru tad-dejta hija 210.6 metru kwadru, inkluża l-kamra tad-dejta 1F u l-kamra tal-komunikazzjoni 1F. Iż-żona funzjonali tinkludi l-kamra tal-magni prinċipali (kamra tal-kompjuter, kamra tal-komunikazzjoni), żona ta 'ġestjoni (uffiċċju, kamra tat-tagħmir tal-Internet, eċċ.) u kmamar awżiljarji.

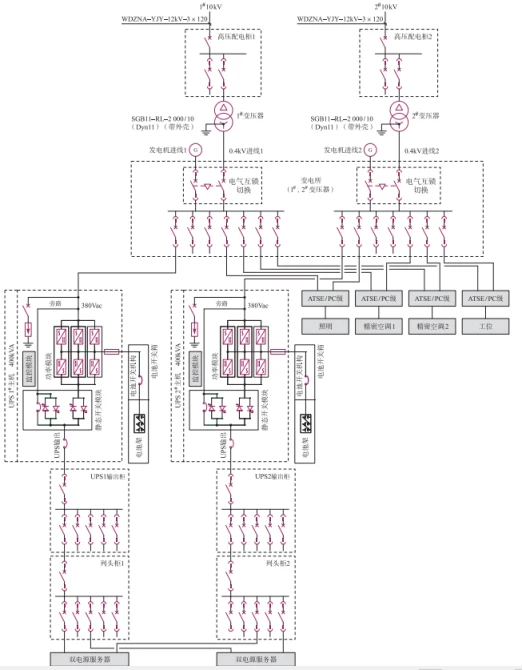

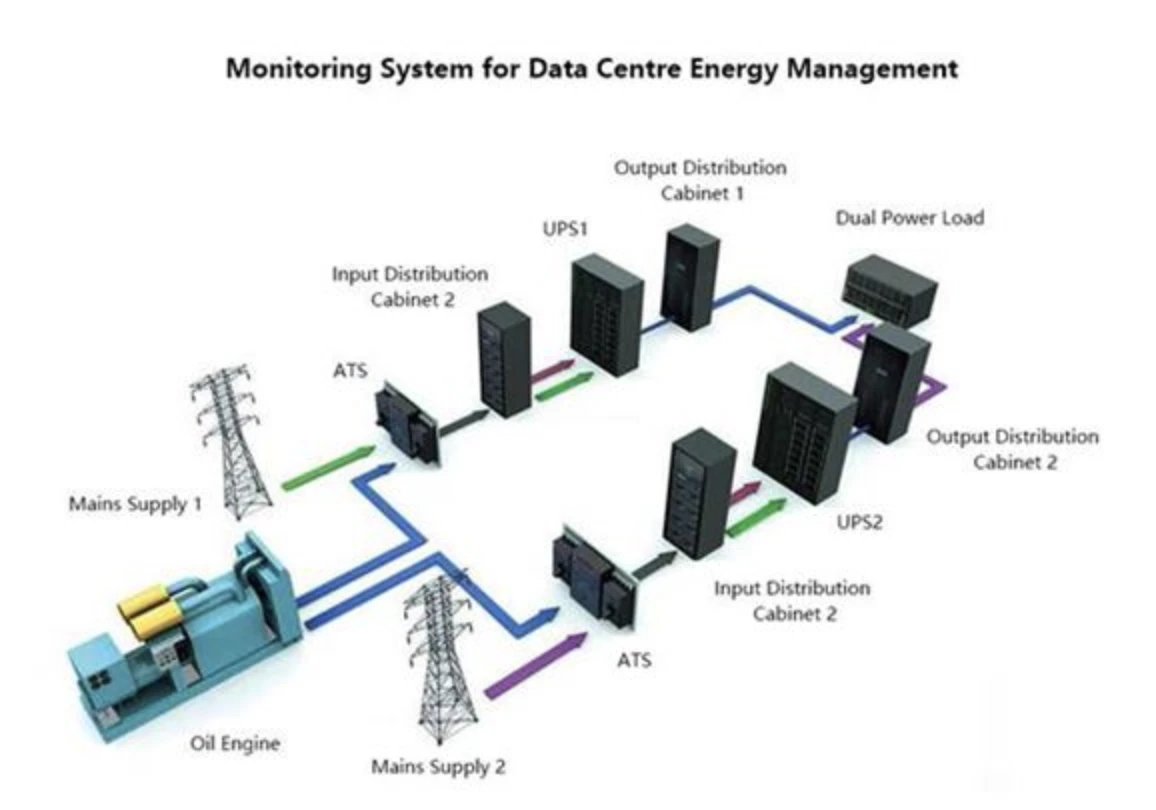

Skema tradizzjonali tad-distribuzzjoni tal-enerġija waħda
Il-provvista tal-enerġija ta 'vultaġġ għoli ta' 10kV tinġibed minn żewġ mains ta 'substation differenti, u l-vultaġġ għoli u l-vultaġġ baxx mhumiex konnessi. It-tielet provvista ta 'enerġija tinġibed mill-ġeneratur tad-diżil taċ-ċentru tal-enerġija. Il-provvista tal-enerġija ta 'backup prinċipali u l-provvista tal-enerġija tal-ġeneratur jinxtegħlu fl-iżbokk tat-transformer biex jiżguraw il-konsum tal-enerġija taċ-ċentru tad-dejta. It-tagħmir juża l-elettriku b'mod affidabbli. Meta wieħed iqis li l-kapaċità ta 'ġeneratur wieħed hija ferm inqas minn 2500kW, u n-numru ta' ġeneraturi ma laħaqx aktar minn 10, jintgħażel sett ta 'ġeneratur ta' vultaġġ baxx ta '0.4kV. Il-punt newtrali tas-sett tal-ġeneratur 0.4kV għandu jkun ertjat direttament, u l-kondutturi konnessi bejn il-punti stilla tal-ġeneratur għandhom ikunu iżolati. Total ta '2 settijiet ta' sistemi UPS 400kVA huma mwaqqfa fiċ-ċentru tad-dejta biex jiffurmaw sistema 2N tolleranti għall-ħsarat. Il-kabinetti b'ċirkwit doppju u b'output doppju jistgħu jfornu enerġija għal tagħmir ta 'informazzjoni elettronika u sokits tal-istazzjonijiet tax-xogħol fiċ-ċentru tad-dejta. Il-batterija tas-sistema UPS tista 'tipprovdi provvista ta' enerġija kontinwa għal 15-il minuta għat-tagħbijiet kollha ta 'Grad ①. It-tagħbija waħda tas-server taċ-ċentru tad-dejta hija kkunsidrata bħala 3kW, u t-tagħbija massima ma taqbiżx l-4kW. Sabiex jiġi evitat il-falliment taċ-ċentru tad-data UPS matul il-proċess tal-bdil tal-enerġija biex jaffettwa l-operat normali tat-tagħbija importanti, is-swiċċ ATS tal-ġeneraturi tal-mejns u tad-diżil għandu jkun swiċċ ta 'erba' livelli b'koinċidenza ta 'livell ta' PC u linja newtrali bidla.

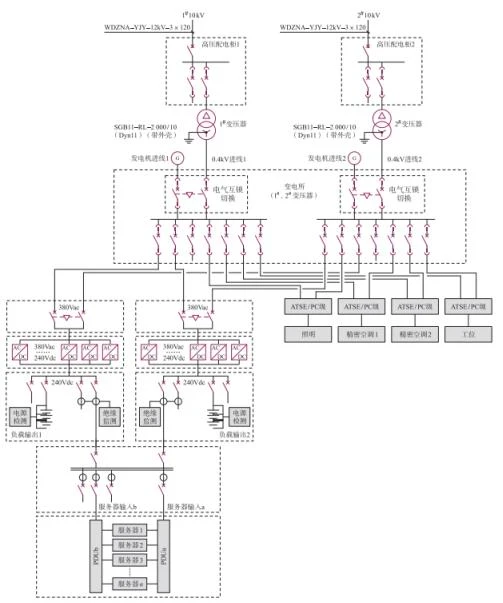

Skema ġdida ta' provvista u distribuzzjoni tal-enerġija 2
Bl-innovazzjoni teknoloġika u l-promozzjoni tal-kunċett tal-iffrankar tal-enerġija ħadra, l-organizzazzjoni internazzjonali TGG ipproponiet PUE, miżura tal-effiċjenza tal-enerġija taċ-ċentri tad-dejta. PUE huwa l-proporzjon tal-enerġija kollha kkunsmata miċ-ċentru tad-dejta mal-enerġija użata mit-tagħbijiet tal-IT, u huwa l-invers tad-DCIE. PUE=konsum tal-enerġija tat-tagħmir kollu fiċ-ċentru tad-dejta / konsum tal-enerġija tat-tagħmir tal-IT, PUE huwa proporzjon, il-punt ta 'referenza huwa 2, aktar ma jkun qrib 1, aħjar ikun il-livell tal-effiċjenza tal-enerġija, iktar ikun għoli l-grad aħdar ta' ċentru tad-dejta.
Permezz ta 'ammont kbir ta' analiżi tad-dejta, huwa konkluż li s-sistema ta 'provvista u distribuzzjoni tal-enerġija ta' kurrent dirett ta 'vultaġġ għoli (HVDC), is-sistema ta' provvista u distribuzzjoni tal-enerġija integrata AC-DC, u l-UPS flimkien mal-HVDC għandhom effiċjenza ta 'ħidma ogħla, li tista' ittejjeb l-indiċi tal-iffrankar tal-enerġija taċ-ċentru tad-dejta.
3. Tqabbil ta 'soluzzjonijiet ta' sistema ta 'provvista u distribuzzjoni tal-enerġija ġodda u qodma
L-output tas-sistema ta 'provvista ta' enerġija UPS huwa frekwenza ta 'enerġija, u t-telf tal-filtru huwa kbir, u l-HVDC huwa filtrazzjoni ta' frekwenza għolja u jokkupa żona iżgħar. Il-batterija tal-UPS tinsab fit-tarf tad-dħul. Jekk l-UPS innifsu jonqos, it-tagħbija xorta titlef l-enerġija; filwaqt li l-batterija tal-HVDC tinsab fit-tarf tal-output. Anke jekk l-HVDC innifsu jonqos, il-batterija xorta tista 'tforni l-enerġija lit-tagħbija biex tiżgura provvista ta' enerġija mingħajr interruzzjoni. Is-sistema tal-provvista tal-enerġija tal-UPS għandha aktar rabtiet intermedji mis-sistema tal-provvista tal-enerġija HVDC. Il-batterija HVDC hija konnessa direttament mal-bus bar, u telimina l-ħtieġa għall-link tal-inverter, u kull rabta intermedja b'ħafna livelli tnaqqas l-effiċjenza tal-konverżjoni, li tirriżulta f'żieda fil-konsum tal-enerġija.
4. Acrel's soluzzjonijiet għal soluzzjonijiet HVDC
L-apparat ta 'monitoraġġ tad-distribuzzjoni tal-enerġija DC tas-serje AMC16Z ta' Acrel huwa mezz ta 'kejl iddisinjat apposta għall-ġestjoni tal-enerġija tas-server taċ-ċentru tad-data. L-apparat huwa kompatt fid-disinn, u jista 'jissorvelja l-parametri elettriċi kollha, swiċċijiet ta' input u output, u status ta 'arrester sajjetti ta' A flimkien ma 'żewġ linji li jidħlu u 192 linja ħerġin f'ħin reali. Il-limiti tal-allarm tal-kanali kollha tal-kejl jistgħu jiġu ssettjati b'mod indipendenti. L-avveniment limitat immedjatament iqajjem l-allarm tal-ħoss u tad-dawl tas-sistema, u jista 'jkun mgħammar b'modulu ta' skoperta ta 'insulazzjoni, li jista' jiskopri l-istatus ta 'insulazzjoni tal-busbar tas-sistema DC u ċirkwit tal-fergħa għal monitoraġġ u ġestjoni onlajn f'ħin reali, u jikseb grad għoli ta 'integrazzjoni tal-linja ta' monitoraġġ fil-volum ta 'l-istrument tradizzjonali.

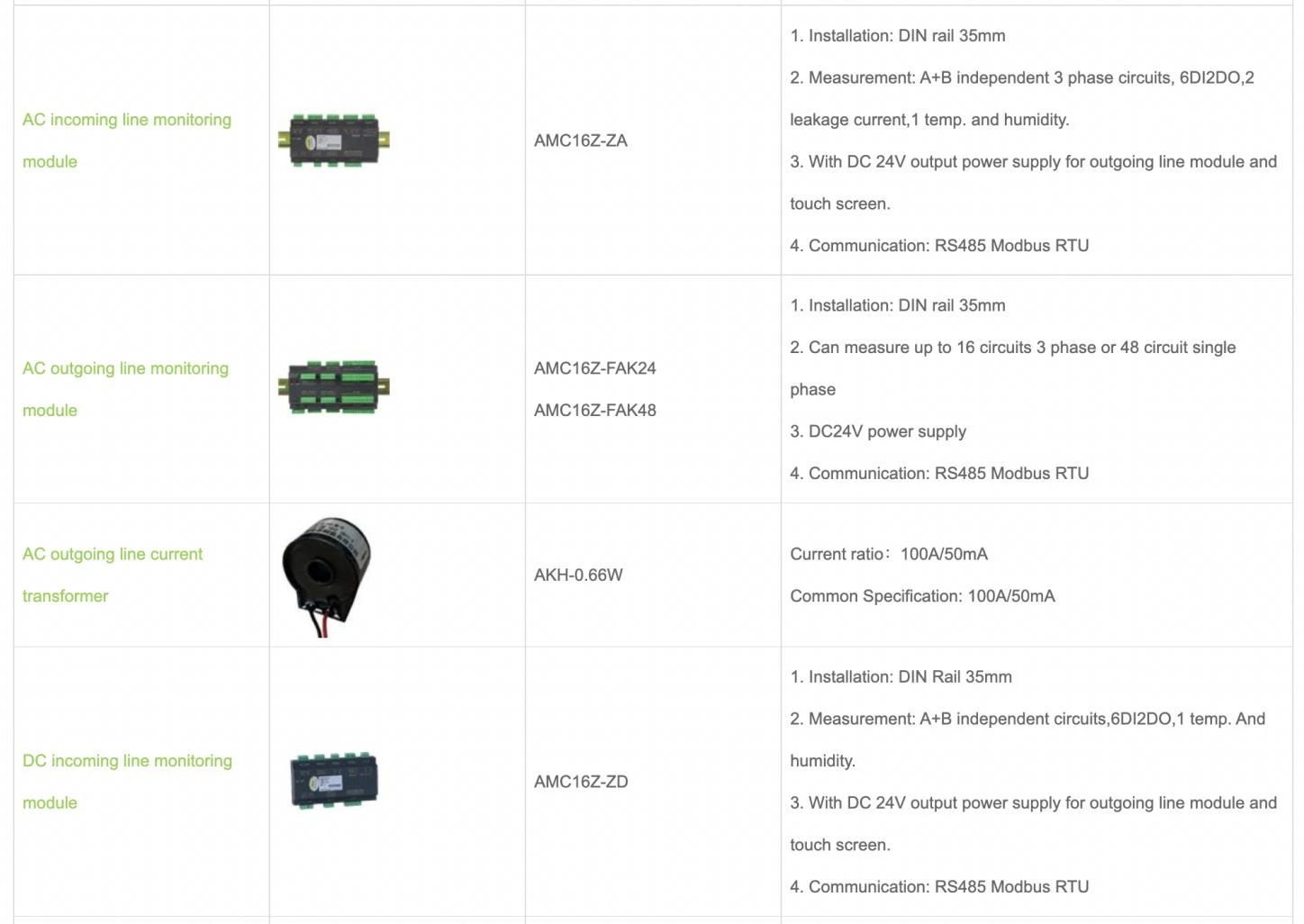

Prodott Module

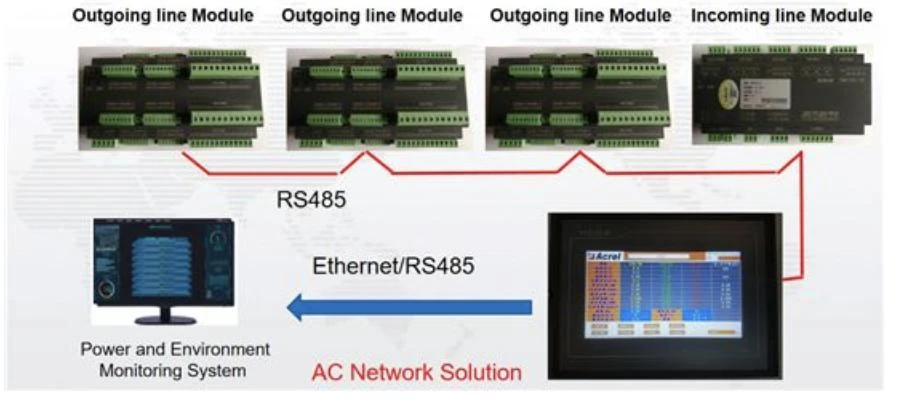

Dijagramma tan-netwerk tas-sistema
5. Conklużjoni
Acrel wettaq analiżi komprensiva tal-ambjent intern u estern tal-industrija taċ-ċentru tad-dejta għal żmien twil, wettaq analiżi tal-hot spot tal-industrija dwar il-politiki nazzjonali u x-xejriet futuri tal-iżvilupp tal-industrija, bassar id-direzzjoni tal-iżvilupp futur tal-industrija, u tejbet diversi soluzzjonijiet ta 'applikazzjoni fl-industrija tagħha stess. Il-ħtiġijiet tal-klijenti, biex jissodisfaw il-ħtiġijiet ta 'applikazzjoni ta' klijenti differenti.
