Applikazzjoni ta 'prodotti tal-kejl tat-temperatura mingħajr fili fi proġett ta' distribuzzjoni tal-enerġija f'fabbrika fil-Filippini

Astratt

Is-sistema tad-distribuzzjoni tal-enerġija hija sistema tan-netwerk tal-enerġija li hija magħmula minn varjetà ta 'tagħmir tad-distribuzzjoni tal-enerġija u faċilitajiet tad-distribuzzjoni tal-enerġija biex tittrasforma l-vultaġġ u tqassam direttament l-enerġija elettrika lill-utenti finali. Bħala parti mis-sistema tal-enerġija, is-sistema tad-distribuzzjoni tal-enerġija tiffaċċja direttament lill-utenti finali, u l-perfezzjoni tagħha taffettwa direttament l-affidabbiltà u l-kwalità tal-konsum tal-enerġija tal-maġġoranza tal-utenti, għalhekk għandha pożizzjoni importanti fis-sistema tal-enerġija. Għalhekk, sabiex jiġu evitati inċidenti serji bħal tixjiħ tat-tagħmir, burnout tat-tagħmir, interruzzjoni tal-provvista tal-enerġija, nar u splużjoni ta 'tagħmir minħabba temperatura għolja, monitoraġġ fit-tul tat-temperatura ta' kull nodu elettriku jista 'jevita fallimenti serji li jistgħu jikkawżaw korriment personali u ekonomiku telf għall-utenti.

Kliem ewlieni: Sistema ta 'monitoraġġ tat-temperatura mingħajr fili, sensur tat-temperatura mingħajr fili 433Mhz, sensur tat-temperatura mingħajr fili

Ħarsa ġenerali tal-proġett

Dan il-proġett huwa proġett ta 'distribuzzjoni tal-enerġija f'fabbrika fil-Filippini. Jintuża f'kabinett tad-distribuzzjoni tal-enerġija ta '32kV u jeħtieġ li jkun mgħammar bi prodotti tal-kejl tat-temperatura mingħajr fili biex jinkiseb monitoraġġ sigur tat-temperatura. It-temperatura tal-ambjent tax-xogħol tas-sensor tissodisfa r-rekwiżit ta '-50℃ sa +125℃. Agħżel is-sensor tal-qawwa tal-induzzjoni ATE400 CT tagħna, u uża t-transceiver ATC400 biex tgħaqqad l-apparat tal-wiri tat-temperatura. Għall-fini tas-sigurtà u l-benefiċċji ekonomiċi, huwa rakkomandat li jsir monitoraġġ tat-temperatura f'ħin reali f'kull nodu elettriku fil-kamra tad-distribuzzjoni tal-enerġija.

Disinn tal-Prodott

It-tagħmir tal-kejl tat-temperatura mingħajr fili ARTM-Pn ġie żviluppat f'konformità mal-Ispeċifikazzjoni għat-tagħmir tal-kejl tat-temperatura mingħajr fili, NB/T 42086-2016. Huwa adattat għal switchgears ta 'ġewwa ta' 3-35kV, inklużi switchgears built-in, switchgears tal-handcart, switchgears fissi u switchgears loop-net. Huwa wkoll adattat għal switchgears ta 'vultaġġ baxx ta' 0.4kV bħal switchgears fissi u switchgears tal-kexxun. Is-sensuri tat-temperatura mingħajr fili jistgħu jiġu installati fi kwalunkwe punt ta 'tisħin fi switchgears, l-apparat juża t-teknoloġija tat-trasmissjoni tad-dejta mingħajr fili għal trażmissjoni f'ħin reali ta' data tat-temperatura mmonitorjata u juri tali data fuq ARTM-Pn lokalment. Barra minn hekk, jista 'jkun netwerk permezz tal-port RS485 għal monitoraġġ intelliġenti remot.

Hemm tliet tipi ta 'sensuri tat-temperatura mingħajr fili tas-serje ATE u tliet metodi ta' immuntar b'mod korrispondenti, jiġifieri tip imbarrat, tip imwaħħal biċ-ċinga u tip marbut. It-tip imbarrat huwa adattat għall-użu fil-ġonot bejn il-kejbil u l-bus bar u l-ġonot bejn il-kejbil u l-iskonnettur. It-tip imwaħħla biċ-ċinga huwa adattat għall-użu f'kuntatti li jiċċaqilqu u kuntatti fissi ta 'breaker, ġonot tal-kejbil u bus bar. It-tip marbut huwa adattat għall-użu f'kuntatti li jiċċaqilqu, bus bars, kejbils u ġonot bejn bus bar u cable.

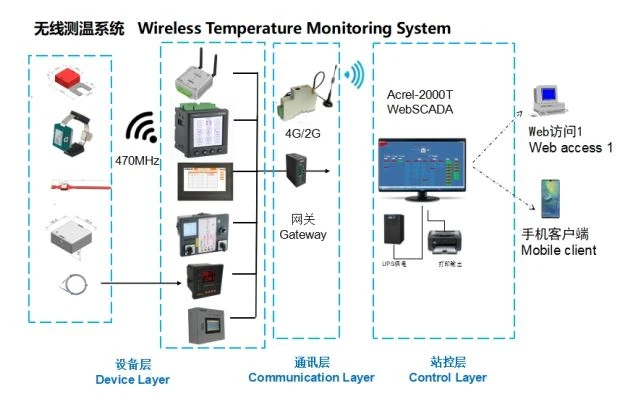

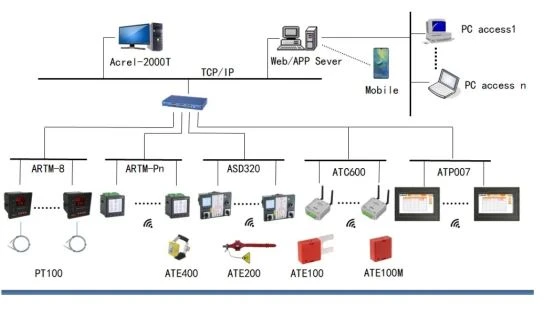

Teknoloġija tan-Netwerk

Sistema ta 'Monitoraġġ tat-Temperatura mingħajr Fili hija adattata għal switchgears ta' ġewwa ta '3-35kV, inklużi switchgears built-in, switchgears handcart, switchgears fissi u switchgears loop-net. Huwa wkoll adattat għal switchgears ta 'vultaġġ baxx ta' 0.4kV bħal switchgears fissi u switchgears tal-kexxun.

L-iskambju ta 'informazzjoni bejn is-sensor tat-temperatura mingħajr fili u l-ospitant huwa trażmess permezz ta' sinjali mingħajr fili, li mhux se jaffettwa l-prestazzjoni ta 'insulazzjoni tas-sistema u huwa sigur biex jintuża. Is-sistema tal-kejl tat-temperatura mingħajr fili hija prinċipalment applikabbli għall-qasam industrijali. Jista 'jissorvelja t-temperatura tal-ġonot tal-kejbil ta' vultaġġ għoli u l-kuntatti tal-kabinett tal-iswiċċ ta 'vultaġġ għoli f'ħin reali, sabiex il-persunal tal-operat u l-manutenzjoni jkunu jistgħu jaħtfu mill-bogħod l-istatus tal-operazzjoni fuq il-post.

Karatteristiċi tas-Sistema ta 'Monitoraġġ tat-Temperatura mingħajr Fili

(1) Il-modulu tal-kejl tat-temperatura mingħajr fili huwa sikur u affidabbli, u faċli biex jiġi installat u miżmum. Huwa adattat għall-monitoraġġ tat-temperatura fil-kuntatti ta 'vultaġġ għoli u kurrent għoli tas-swiċċ tan-nofs. L-istruttura tal-apparat taħt test m'għandhiex għalfejn tinbidel.

(2) Is-sistema kollha tal-kejl tat-temperatura mingħajr fili tista 'tikkomunika mingħajr fili, u t-trażmissjoni tas-sinjal hija konvenjenti.

(3) Is-sistema tal-kejl tat-temperatura mingħajr fili għandha kapaċità qawwija kontra l-interferenza, u l-kapaċità tagħha kontra l-interferenza kontra interferenza tal-polz, interferenza temporanja veloċi, radjazzjoni elettrostatika, radjazzjoni tal-kamp elettromanjetiku, eċċ laħqet l-istandard nazzjonali ta 'erba' livelli, u l-operazzjoni tat-tagħmir ma jaffettwax il-ftuħ u l-għeluq tal-iswiċċ tal-vultaġġ medju Azzjonijiet tal-apparat ta 'tħaddim u protezzjoni.

(4) Applikazzjoni fl-industrija (faħam, azzar, pitrolju, kimika), impjanti tal-enerġija, skejjel, sptarijiet, kostruzzjoni muniċipali, faċilitajiet tat-trasport (ajruporti, stazzjonijiet tal-ferrovija), bini kummerċjali, ċentri ta 'konvenzjoni u esibizzjoni, ġenerazzjoni ta' enerġija fotovoltajka, enerġija ġdida u oqsma oħra.

Prodott

① Sensor tat-Temperatura mingħajr Fili tat-Tip tal-Batterija

②CT Sensor tat-Temperatura bla Fili Powered

③Transceiver mingħajr fili

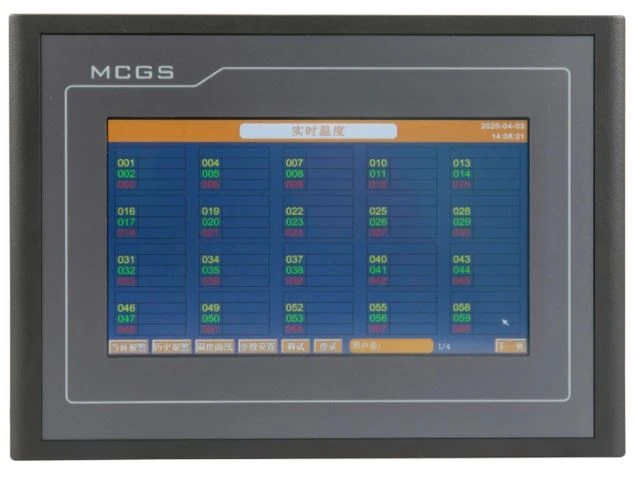

④Display Terminal

Forma	Tip	Funzjoni
	ARTM-Pn	Apparat tal-kejl tat-temperatura mingħajr fili, jista 'jirċievi data minn 60 sensur ATE, 1 RS485, 4DI/2DO
	ARTM-8	Miter intelliġenti tal-kontroll tat-temperatura, kejl tat-temperatura ta '8 kanali (sensorju PT100)
	ATP007/ATP010	7 pulzieri touch screen 10 pulzieri touch screen

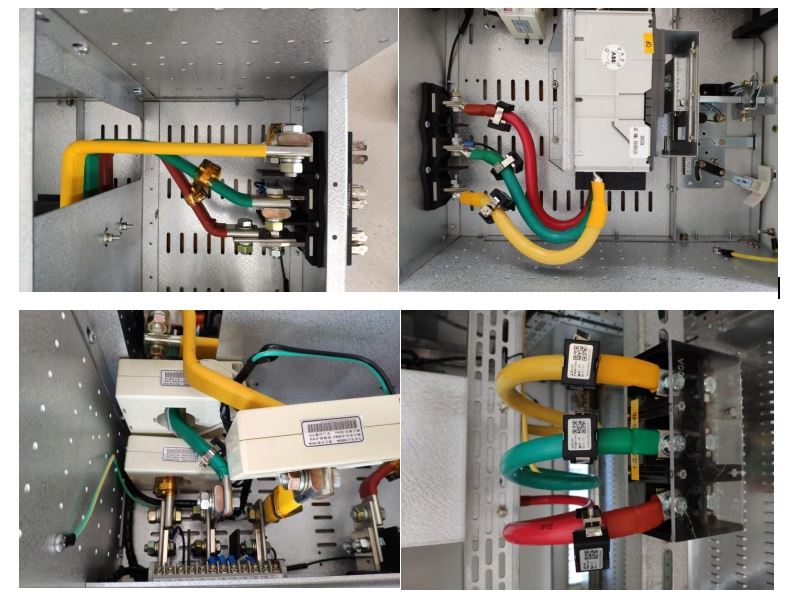

Installazzjoni

Konklużjoni

Fl-applikazzjoni tal-faċilitajiet tad-distribuzzjoni tal-enerġija tal-lum', is-sikurezza tad-distribuzzjoni tal-enerġija tas-substazzjonijiet hija tal-akbar importanza. L-applikazzjoni tal-prodotti tal-kejl tat-temperatura mingħajr fili ta 'Acrel fl-inġinerija elettrika ta' proġett ta 'fabbrika fil-Filippini tista' tkun immirata lejn kabinetti tal-iswiċċ ta 'vultaġġ għoli u baxx. Tissorvelja t-temperatura tal-punti ta 'konnessjoni elettrika bħal ġonot tal-ħoġor, kuntatti ta' circuit breaker, ġonot tal-kejbil, eċċ., Biex tevita reżistenza eċċessiva ta 'kuntatt ikkawżata minn ossidazzjoni, laxkezza, trab u fatturi oħra waqt it-tħaddim u l-ġenerazzjoni tas-sħana bħala periklu moħbi, u temperatura onlajn monitoraġġ Jista 'jtejjeb is-sigurtà tat-tagħmir, jirrifletti l-istatus operattiv tat-tagħmir f'waqtu, kontinwu u preċiż, jevita inċidenti ta' sikurezza, u jnaqqas ir-rata ta 'inċidenti ta' tagħmir.
