Astratt
Skont il-prinċipju, il-karatteristiċi u l-mod ta 'installazzjoni tas-sensor tal-kurrent Hall tat-tip miftuħ, l-applikazzjoni tas-sensor tal-kurrent Hall tat-tip miftuħ fis-sistema ta' trasformazzjoni u distribuzzjoni tal-fabbrika hija analizzata, sabiex tipprovdi soluzzjoni għall-utenti biex jirrealizzaw id-distribuzzjoni intelliġenti tas-sistema DC malajr.
Kliem ewlieni: applikazzjoni tal-prinċipju tax-xogħol tas-sistema tad-distribuzzjoni tad-DC tas-sensorju tal-kurrent tal-Awla tat-tip miftuħ
Ħarsa ġenerali
Is-sistema tad-distribuzzjoni DC hija ġeneralment magħmula minn provvista ta 'enerġija ta' swiċċjar ta 'frekwenza għolja u batterija, li tintuża biex tipprovdi provvista ta' enerġija DC affidabbli għal kontroll, sinjal, protezzjoni tar-relay u apparat awtomatiku, dawl ta 'inċidenti u l-bqija fis-sistema DC. Għandu rekwiżiti għoljin għall-affidabbiltà, l-istabbiltà u l-kwalità tal-provvista tal-enerġija. Għalhekk, fis-sistema DC Russa, qabbilna l-miter tad-distribuzzjoni DC Hall użat. Matul it-trasformazzjoni tas-sistema DC, m'hemm l-ebda qtugħ tad-dawl, u t-trasformazzjoni tal-inġinerija hija diffiċli, u s-sensor tal-kurrent Hall magħluq tradizzjonali jew shunt ma jistgħux isolvu l-problema. Għalhekk, is-sensor tal-kurrent Hall miftuħ jista 'jintuża biex isolvi l-problema tal-kejl tal-kurrent DC fil-proġett ta' trasformazzjoni, sabiex jiġi żgurat it-tħaddim sikur tal-proċess ta 'trasformazzjoni mingħajr qtugħ tad-dawl.
Disinn tal-Prodott
Karatteristiċi strutturali
Is-sensorju tal-kurrent tal-Awla tal-ħalq miftuħ huwa żviluppat fuq il-bażi tas-sensorju tal-kurrent tradizzjonali tal-Awla tal-ħalq magħluq. Għandha struttura ġdida u dehra sabiħa. It-total huwa magħmul minn qoxra, qalba tal-ħadid, bord taċ-ċirkwit tal-kampjunar u reżina fissa. Il-materjal tal-qoxra huwa magħmul minn liga PC/ABS, li għandha l-karatteristiċi ta 'reżistenza għat-temperatura għolja, saħħa mekkanika għolja u protezzjoni ambjentali. Il-qalba hija magħmula minn folja orjentata ta 'l-azzar tas-silikon magħqud kiesaħ, li għandha l-karatteristiċi ta' prestazzjoni stabbli, saħħa mekkanika għolja u konduttività manjetika estremament għolja. It-terminal aħdar li jista 'jipplaggja jintuża għall-bord taċ-ċirkwit u l-wajers esterni, li huwa konvenjenti u affidabbli għall-wajers fuq il-post. L-istruttura speċifika hija murija fil-Figura 1 u 2. Id-dehra tal-prodott tadotta disinn maqsum. Il-Figura 1 hija pass tond, li huwa adattat biex jgħaddi mis-sistema DC meta l-bus primarju huwa kejbil. , Fig. 2 pass kwadru, adattat għas-sistema DC meta l-bus primarju huwa bar tar-ram. Skont il-firxa tal-kejl tal-ħtiġiet tal-kurrent primarju u tal-perforazzjoni, it-tip ta 'prodott korrispondenti jista' jintgħażel. Din is-serje ta 'sensors tista' tkejjel il-firxa attwali ta '20A ~ 20000A, il-forma ewlenija tal-phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 u speċifikazzjonijiet oħra, kif muri fil-Figura 3 , adattat għal applikazzjonijiet differenti.

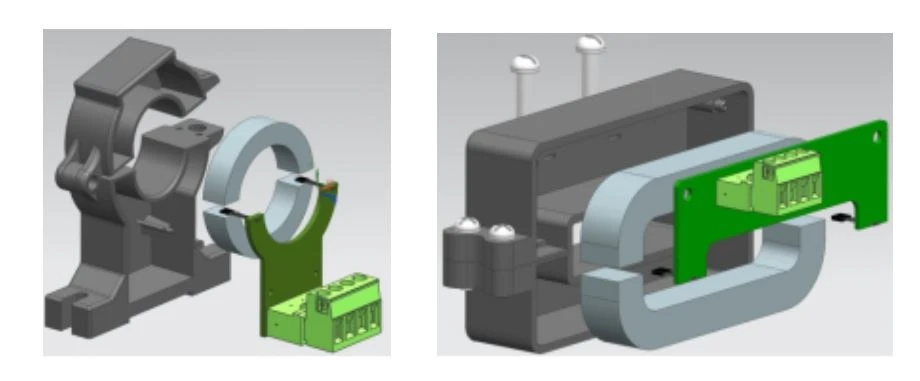

Fig. 1 mudell tal-pass ċirkolari Fig. 2 Mudell tal-pass kwadru

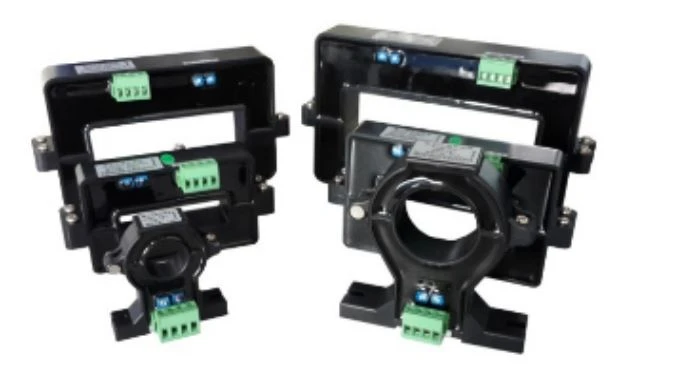

Figura 3 Sensor tal-kurrent Hall tat-tip miftuħ tas-serje AHKC
Prinċipju ta' ħidma
Senser tal-kurrent tas-sala bbażat fuq l-effett tas-sala, prinċipju ta 'induzzjoni elettromanjetika, disinn ta' sensor, skond il-prinċipju jista 'jinqasam fil-modalità ta' ċirku miftuħ (dritta) u mod ta 'linja magħluqa (tip ta' bilanċ manjetiku), sensur tal-kurrent tas-sala miftuħa huwa f'mod tradizzjonali linja miftuħa (dritta) hija mtejba fuq il-bażi tas-sensor tas-sala, hija differenti minn qalba waħda tradizzjonali, sala tad-disinn ta 'ċippa waħda, Sabiex tiddisinja struttura maqsuma, il-qalba tal-ħadid hija separata u installata b'mod simmetriku. Il-ħardwer jadotta input differenzjali komplementari paralleli ta 'ċipep Hall doppji. Il-prinċipju tas-sensor Hall tat-tip miftuħ huwa muri fil-Figura 4:

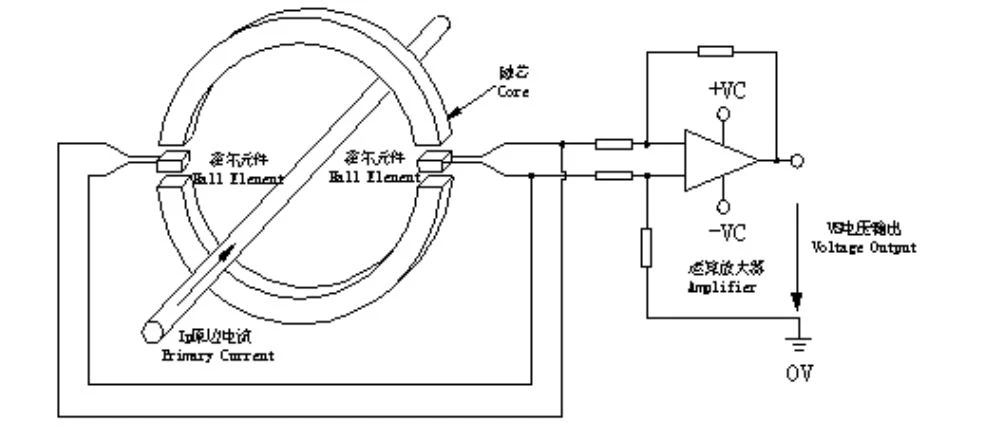

Fig. 4 Dijagramma skematika tas-sensor Hall miftuħ
Meta l-IP kurrenti tal-ġenb primarju jgħaddi minn wajer twil, se jipproduċi kamp manjetiku madwar il-wajer, id-daqs tal-kamp manjetiku u huwa proporzjonali għall-kurrent permezz tal-wajer, il-kamp manjetiku miġbur fiċ-ċirkulari, permezz ta 'żewġ element tas-sala f' il-kejl tal-vojt ta 'l-arja ċirkolari, żewġ marki ta' elementi tas-sala minflok imqiegħda fl-istess qasam, is-sinjal tal-ħruġ b'karatteristiċi kumplimentari tal-vultaġġ tal-ħruġ permezz ta 'output differenzjali ta' amplifikatur, Mhux biss jista 'jrażżan l-interferenza tal-mod komuni, iżda wkoll l-influwenza tad-drift tat-temperatura, l-output vultaġġ VS jirriflettu b'mod preċiż l-IP kurrenti tal-ġenb oriġinali. L-output nominali ġenerali huwa kkalibrat bħala DC±5V jew DC4-20mA.
Installazzjoni tal-prodott
Ħu prodotti ta 'toqba kwadra bħala eżempju, kif muri fil-Figura 5, iftaħ il-kamin tal-immuntar tas-sensorju tal-kurrent Hall tat-tip miftuħ, u neħħi l-parti t'isfel tas-sensor; Il-parti ta 'fuq tas-sensorju tal-kurrent Hall tat-tip miftuħ hija mgħobbija fix-xarabank primarju tas-sistema ta' distribuzzjoni, u l-parti t'isfel tas-sensor hija magħluqa. Il-viti tal-immuntar u l-gaskits tas-sensor jgħaddu mit-toqob tal-iffissar tal-korpi ta 'fuq u t'isfel, u l-korpi ta' fuq u t'isfel tas-sensor huma mwaħħla flimkien. Jekk l-installazzjoni tal-power off fuq il-post hija possibbli, żewġ toqob bil-kamin korrispondenti jistgħu jinfetħu fuq il-pjanċa tal-bronż skont ir-rekwiżiti tal-ispazjar tas-sensorju, u s-sensor huwa ffissat fuq it-toqba bil-kamin tal-bus bar permezz tat-toqba tal-iffissar tal-immuntar ta 'wara biex tlesti l- installazzjoni tas-sensorju; Jekk is-sit jeħtieġ installazzjoni elettrika kontinwa, il-kuxxinett tal-gomma ta 'appoġġ jista' jiġi inkorporat bejn il-qoxra u l-pjanċa tal-bronż biex jiġi żgurat li s-sensor jista 'jaħdem b'mod affidabbli taħt kundizzjonijiet ta' vibrazzjoni. Il-proċess kollu ta 'installazzjoni huwa relattivament rapidu u sempliċi.

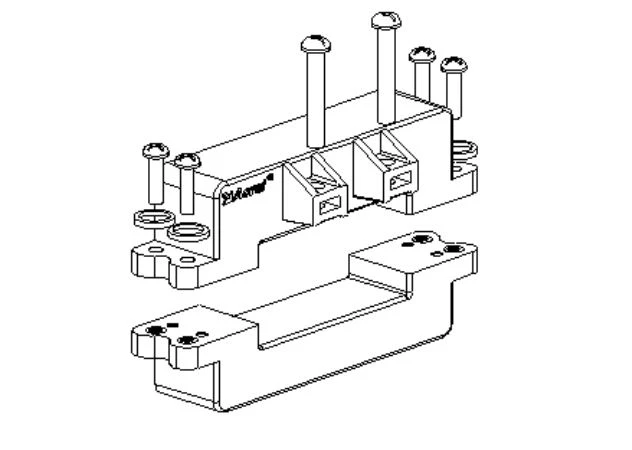

Fig. 5 Dijagramma tal-installazzjoni tal-prodott
Vantaġġi tas-sensor Hall tat-tip miftuħ
Meta mqabbel mal-metodu tradizzjonali tal-kejl tal-kurrent DC ġeneralment adottat minn shunt jew transformer, is-sensor Hall tat-tip miftuħ għandu l-vantaġġi li ġejjin:
1) Saħħa għolja ta 'insulazzjoni tan-naħa primarja u sekondarja, sa iżolament ta' AC 12KV;
2) L-ebda telf ta 'inserzjoni;
3) Prestazzjoni dinamika tajba: il-ħin tar-rispons huwa inqas minn 20uS u l-veloċità tat-traċċar Di / dt hija ogħla minn 20A / uS
4) M'hemmx bżonn li żarma l-kejbil tal-ġenb oriġinali jew ix-xarabank waqt l-installazzjoni. Huwa adattat b'mod speċjali għat-trasformazzjoni u l-kostruzzjoni ta 'tagħmir li ma jitħalla jitlef l-enerġija.
Applikazzjonijiet tal-Prodott
Is-sensur tal-kurrent ta 'l-Awla ta' Open-end jintuża prinċipalment fit-trasformazzjoni tas-sistema tad-distribuzzjoni DC fil-fabbriki, bħal trasformazzjoni tas-sistema tal-enerġija DC f'impjanti tal-enerġija, trasformazzjoni tas-sistema DC f'substations, trasformazzjoni tal-kamra tal-komunikazzjoni, trasformazzjoni tal-lokomottivi tal-ferrovija u proġetti oħra. Jista 'jikkonverti s-sinjal kurrenti DC tarf ċentrali tas-sistema f'output standard DC± 5V jew 4-20mA. Huwa għandu r-rwol ta 'monitoraġġ u iżolament elettriku, u jista' jintuża ma 'strumenti ta' monitoraġġ b'ħafna linji jew strumenti elettriċi oħra tal-kejl.
Konklużjoni
Is-sensorju tal-kurrent Hall open-end għandu rwol importanti fl-applikazzjoni tas-sistema DC minħabba l-istruttura sempliċi tiegħu, installazzjoni konvenjenti, tħaddim affidabbli u applikabilità tajba oħra, speċjalment fil-proġett ta 'rinnovazzjoni.
