Astratt
Protezzjoni kontra l-art mill-art għal ċirkwiti elettriċi, tagħmir u inċidenti elettriċi min-nirien ikkawżati minn kurrenti ta 'ħsara mill-art qed isiru dejjem aktar ħtieġa ta' kuljum. Għan-nodi ewlenin li jikkunsmaw l-enerġija fuq in-naħa tal-utent, relay tal-kurrent residwu huwa ddisinjat u installat biex jissorvelja l-istatus tal-kurrent residwu ta 'kull ċirkwit li juża l-enerġija f'ħin reali. Permezz ta 'monitoraġġ f'ħin reali tal-użu tal-enerġija u parametri tal-enerġija relatati, is-sikurezza, l-affidabbiltà u l-effiċjenza tal-manutenzjoni tal-użu tal-enerġija huma mtejba, l-ispiża tax-xogħol tal-manutenzjoni hija mnaqqsa, u l-monitoraġġ waħdu tal-kurrent residwu huwa realizzat. Permezz tal-monitoraġġ f'ħin reali tal-użu tal-enerġija, il-ġbir tad-dejta u l-allarm, il-kurrent residwu fis-sistema tad-distribuzzjoni tal-enerġija huwa mmonitorjat, u l-protezzjoni tal-ħsara mill-art taċ-ċirkwit elettriku tal-utent' hija pprovduta biex tipprevjeni inċidenti tan-nar u inċidenti ta 'xokk elettriku kkawżati minn kurrent residwu. Hawnhekk hawn introduzzjoni qasira għall-applikazzjoni tal-kumpanija tagħna' s relay tal-kurrent residwu ASJ fil-proġett tad-dar tat-terrazzin tal-ilma madwar il-gżira Maldivi.
Ħarsa ġenerali

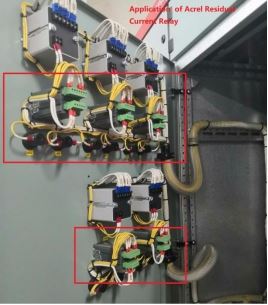

Id-djar tal-ilma madwar il-gżira fil-Maldivi jintużaw prinċipalment biex jirċievu turisti mid-dinja kollha. Il-frekwenza tas-sit tal-applikazzjoni hija 50 Hz u l-vultaġġ huwa linji ta ’distribuzzjoni tal-enerġija tas-sistema 220V TT jew TN. Il-klijent jittama li jissorvelja l-kurrent residwu tal-linja billi jinstalla relay tal-kurrent residwu fil-kabinett tad-distribuzzjoni tad-dar tal-filliera tal-ilma, u jittama li l-proporzjon tal-valur tal-kurrent residwu mmonitorjat f'ħin reali mal-valur tal-kurrent residwu stabbilit jista 'jintwera fuq il-pannell tal-wiri, meta l-proporzjon jilħaq 80%, ir-relay tal-kurrent residwu jista 'jallarma immedjatament. Acrel ASJ10-LD1A jikkoopera mat-transformer tal-kurrent residwu, Solva b'suċċess il-ħtiġijiet tal-monitoraġġ tal-kurrent residwu fuq il-post tal-klijent'
Relay tal-Kurrent Residwu tas-Serje ASJ
Ir-rilejs ta 'azzjoni kurrenti tas-serje ASJ jistgħu jiġu kkombinati ma' provvisti ta 'enerġija ta' vultaġġ baxx jew kuntattur ta 'vultaġġ baxx biex jiffurmaw protezzjoni ta' kurrent ta 'provvista ta' enerġija kombinata, prinċipalment użata għal apparati AC 50Hz, vultaġġ u taħt apparati TT400V u sistema ta 'pajpijiet TN, minbarra protezzjoni kontra l-art għal ċirkuwiti elettriċi biex jipprevjenu ħsarat fuq l-art Ħsarat komuni fit-tagħmir u ħsarat elettriċi kkawżati minn dan jistgħu wkoll jipprevjenu l-periklu ta 'xokk elettriku personali u jipprovdu protezzjoni ta' kuntatt dirett.
Il-prodott jissodisfa r-rekwiżiti ta 'GB / T 22387-2016" Katalist Relay Current" ;.
Ir-rilejs tal-kurrent sanitarju tas-serje ASJ jintegraw funzjonijiet ta 'protezzjoni ta' vultaġġ żejjed u ta 'vultaġġ baxx ta' linja u funzjonijiet addizzjonali awtomatiċi għal vultaġġ normali. Il-prodott huwa żgħir fid-daqs, għoli fi preċiżjoni, flessibbli fl-istruttura u faċli biex jiġi installat. Huwa apparat għall-protezzjoni tas-sigurtà fil-qasam tal-kostruzzjoni ċivili.

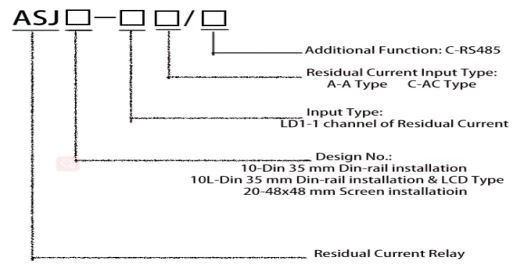

Deskrizzjoni tal-Mudell
Karatteristiċi tekniċi
parametru tekniku | indiċi | |||
Tip AC | Tip A. | |||
input | Kurrent nominali ta 'azzjoni residwa I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (A) nota 3 | |
Ħin ta 'limitazzjoni mhux tas-sewqan △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (i) nota 4 | ||
Kurrent nominali residwu ta 'nuqqas ta' azzjoni I △ no | 50%I△n | 50%I△n | ||
karatteristiċi tal-prestazzjoni | kurrent alternanti sinusojdali sempliċi | kurrent alternanti sinusojdali sempliċi u kurrent dirett pulsanti | ||
frekwenza | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
żball ta 'azzjoni | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
produzzjoni | modalità tal-ħruġ | wieħed huwa l-għeluq normali u l-ieħor huwa għat-trasformazzjoni | wieħed huwa l-għeluq jew il-ftuħ normali, u l-ieħor huwa għat-trasformazzjoni | |
kapaċità ta 'kuntatt | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
modalità reset | dak fuq il-post u dak ta 'distanza twila, | dak fuq il-post, dak ta 'distanza twila u dak awtomatiku | ||
provvista tal-enerġija | firxa ta 'vultaġġ | AC110V 、 AC220V error żball permissibbli ± 10% | AC110V 、 AC220V 、 DC85-270V Error żball permissibbli ± 10%） | |
dissipazzjoni tal-poter | ≤5W | |||
il-frekwenza tal-qawwa tiflaħ għall-vultaġġ | Il-valur effettiv tal-kurrent alternanti bejn il-provvista tal-enerġija, id-dħul u l-ħruġ: 2kV / 1min | |||
taħt l-operazzjoni normali | temperatura | temperatura operattiva: -20 ℃ ~ +55 ℃ temperatura tal-ħażna: -30 ℃ ~ +70 ℃ | ||
umdità | ≤95% RH, b'kondensazzjoni ta 'umdità, u post tal-gass korrużiv | |||
għoli 'l fuq mil-livell tal-baħar | ≤2000m | |||
klassi ta 'tniġġis | It-tielet grad | |||
kategorija ta 'installazzjoni | Tip Ⅲ | |||
Nota 3 current Kurrent ta 'azzjoni residwa ratata ASJ10L-LD1A IN huwa 10mA-30A aġġustabbli kontinwament;
Nota 4 limit ASJ10L-LD1A limitu mingħajr sewqan Il-Ħin N huwa 0-10S aġġustabbli kontinwament.

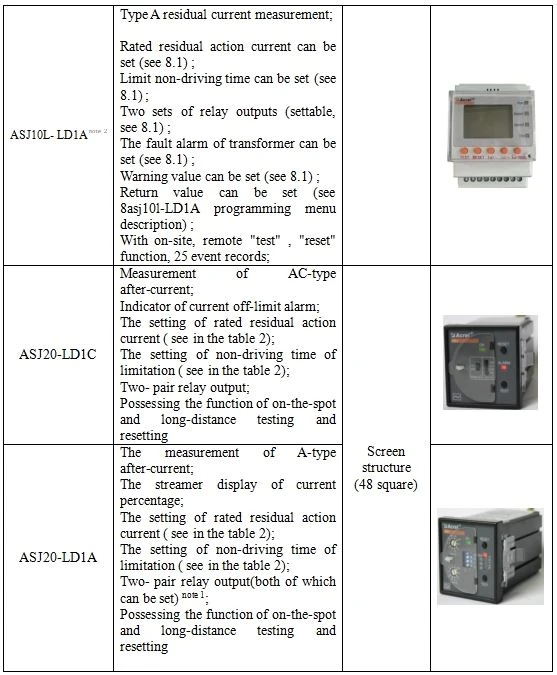

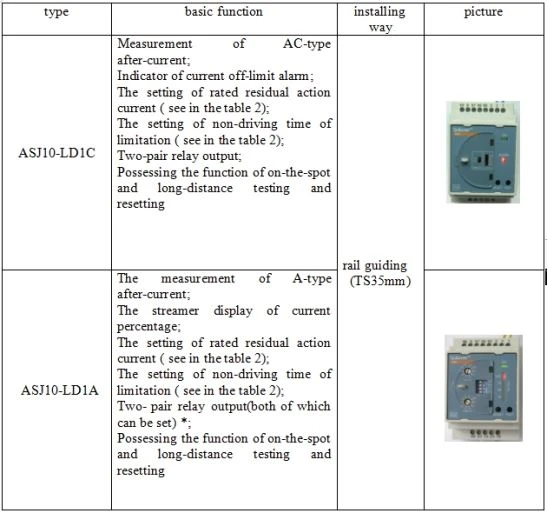

Tipi ta 'Prodotti
Nota1 ： Il-funzjoni tal-issettjar għar-relay tfisser li tista 'tissettja l-inizjalizzazzjoni u l-ħruġ tar-relay minnek innifsek, li jaġixxi mill-iswiċċ tal-arloġġ fuq il-pannell; il-gwida tal-issettjar speċifika tista 'tinstab mit-tabella 5.
Nota2 UN FUNZJONI MHUX OBBLIGATORJA C: Komunikazzjoni RTU RS485, Mudell ASJ10L-LD1A / C

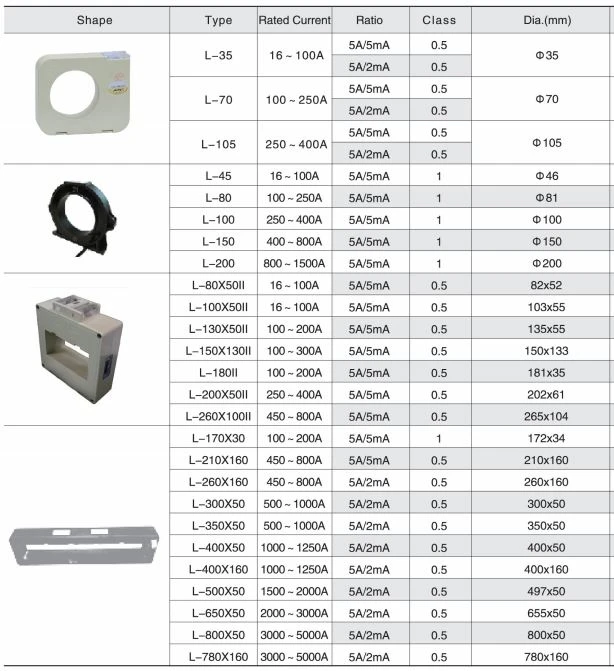

Għażla tat-Transformer tal-Kurrent Residwu
Installazzjoni
Sommarju
Ir-relay tal-kurrent residwu tas-serje ASJ għandu proporzjon ta 'prestazzjoni-prezz għoli ħafna. Bħala strument avvanzat ta 'monitoraġġ tal-kurrent residwu intelliġenti u diġitali, ir-relay tal-kurrent residwu intuża ħafna fil-linja li tidħol jew f'fażi waħda jew fi tliet fażijiet tas-sub-kaxxa tad-dar ta' bini ċivili. Tagħmir elettriku fil-linja tad-distribuzzjoni tal-enerġija.
